斜切带槽块状机械零件结构造型

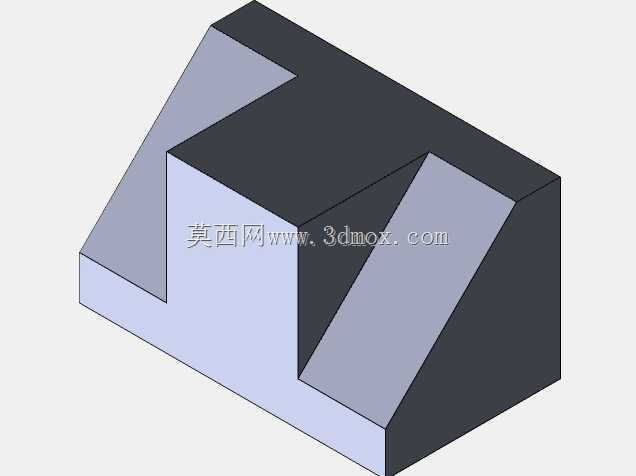

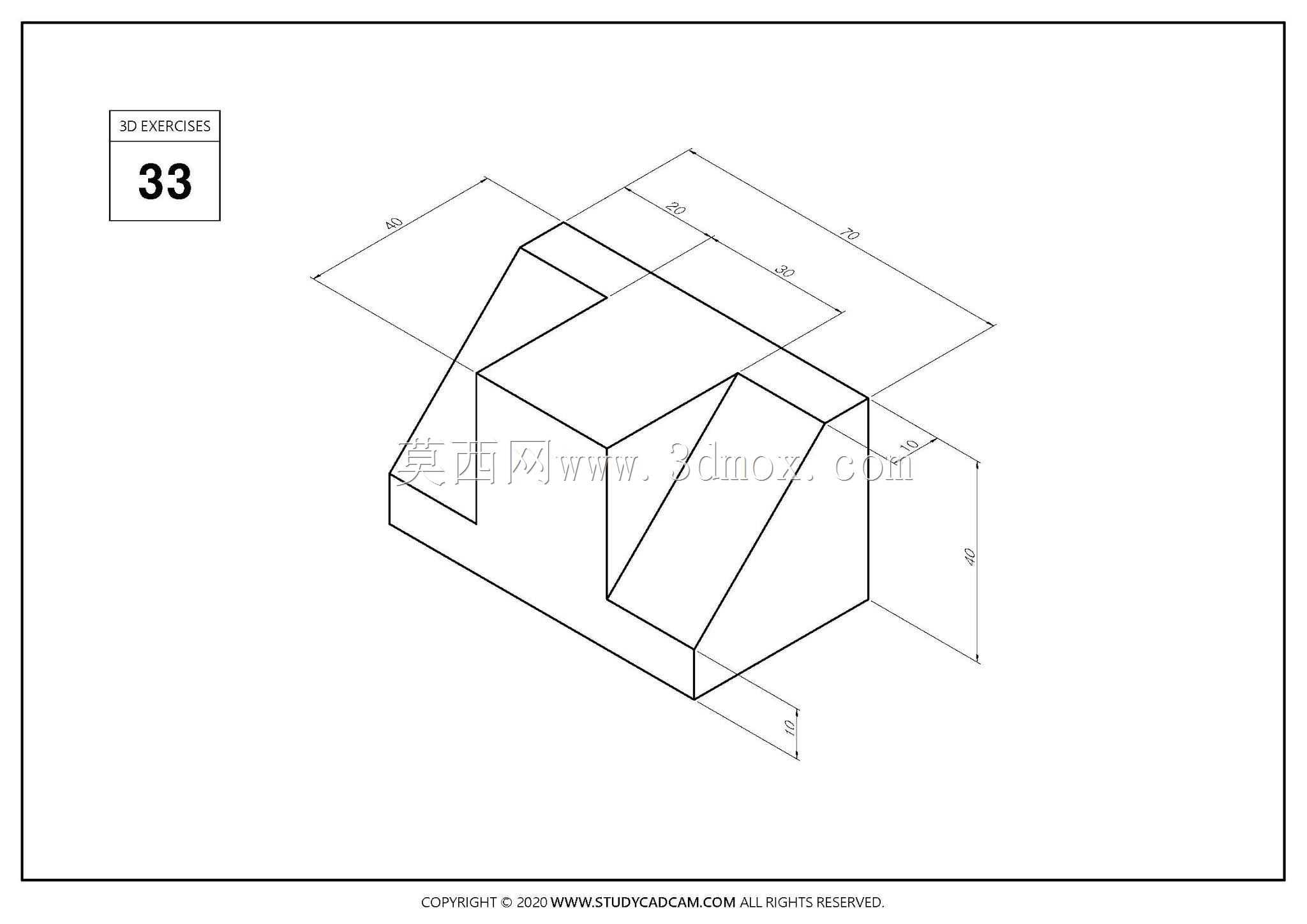

　　在日常的结构建模训练里，这类带斜切面与开槽的块状零件常被用来检验对基准选择、特征叠加和尺寸约束的把控能力。它没有复杂的曲面，也没有繁多的孔系，却能把拉伸、切除、倒角与几何关系控制这些基础动作串在一起，适合作为机械设计人员从二维识图转向三维实体构建的过渡案例。从实际工程角度看，这类块状件可对应设备中的定位块、支承块或过渡连接块。它们往往安装在机架台面、夹具基座或导轨旁，用来承担局部限位、承托或调整间隙的作用。零件的主体由规则长方体构成，这种形态便于在装配时以底面作为主要安装基准，通过螺栓或压板固定在平整台面上；侧面则可作为测量基准，方便加工后用卡尺、高度尺或三坐标设备校验关键尺寸。图中斜切面的存在改变了块体上部的受力边界，

　　也让相邻零件获得避让空间。设计这类斜面时，不能只关注视觉上的角度，更要明确斜面与底面、侧面之间的位置关系，确认它在装配后不会与运动部件发生干涉。若该面用于贴合或导向，还需要考虑表面粗糙度与加工方式，通常铣削即可满足普通支承要求；若承担较高定位精度，则应在建模阶段预留磨削余量，并在工程图中标注基准与公差。开槽特征是该零件的另一个重点。槽的宽度、深度和走向直接决定它能否容纳卡板、镶条或紧固件头部。槽底转角若直接做成尖角，铣刀在实际加工中难以完全清根，容易造成装配时配合件无法落位；因此在结构允许的情况下，常在槽角设置小半径圆角，或在配合件端部设计相应倒角。槽的侧壁也应与主体基准保持平行或垂直关系，避免因随意标注导致加工基准混乱。

　　尺寸边界方面，建模时应先确定总长、总宽、总高，再依次叠加斜切和开槽特征。这样做的好处是，当外形尺寸需要调整时，只需修改最初的草图参数，后续特征便能按已有几何关系同步更新。对于安装边界，需要重点核对底面有效接触面积、槽口到侧边的壁厚以及斜切后剩余实体厚度。壁厚过薄会在夹紧或受力时产生变形，尤其是在铸铁或铝合金材料上，局部薄弱区域可能成为断裂起点。若零件用于工装夹具，还可以在实体上补充销孔或沉孔，使定位与锁紧更加可靠；若用于自动化生产线的挡停机构，则应核算斜面接触时的法向力，确认块体固定螺栓能够承受反复冲击。整个造型过程强调的不是花哨命令，而是清晰的建模逻辑：先主体后局部，先基准后细节，先保证可加工性再追求外观完整。通过这种练习，设计者能够养成约束完整、特征命名明确、尺寸链闭合的习惯，这些习惯在后续复杂设备设计中会直接影响装配效率与图纸质量。
