阶梯式凸台组合块机械结构练习件

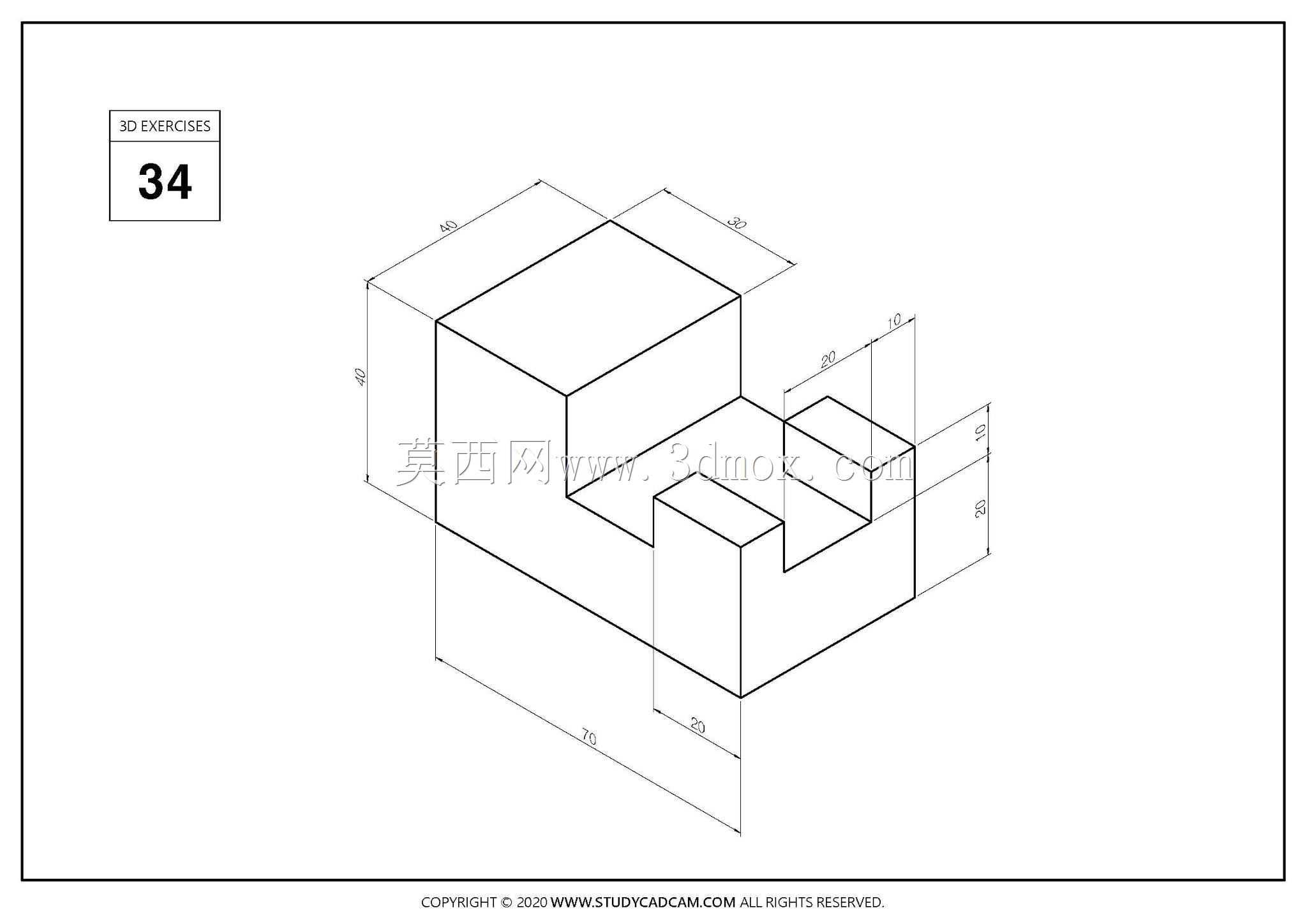

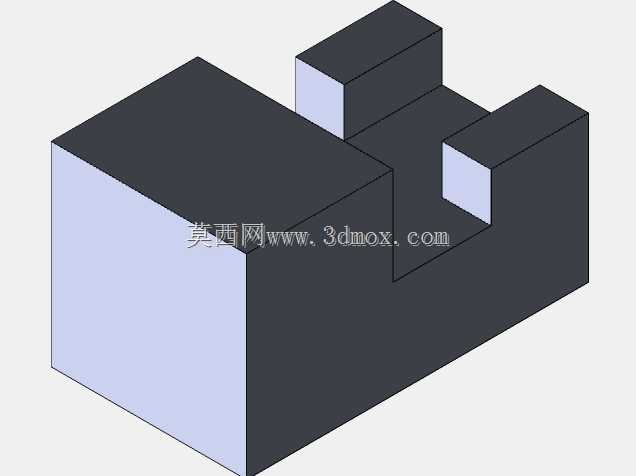

　　该练习件以正交块体为基础，通过不同高度的凸台与凹槽组合形成阶梯式轮廓，适合用于特征拉伸、切除、基准对齐和尺寸约束训练。主体外轮廓呈矩形，左侧保留较高立壁，中部下凹形成开放槽腔，右侧布置两级凸起，相邻面之间均保持垂直关系，没有曲面过渡或复杂拔模，建模逻辑清晰。从结构关系看，较高立壁可作为主要定位基准，中部凹槽用于容纳或避让相邻零件，右侧两级凸台则可承担限位、支撑或叠放定位作用。各台阶高度差明确，边线平行度和端面平面度容易在建模中控制，也便于后续在装配环境中检验干涉。尺寸标注沿长宽高三个方向展开，外边界决定了零件在台面上的占用范围，内部台阶尺寸则限定配合区域。实际应用中，这类块体常见于工装垫板、定位靠模、

　　夹具支承块以及自动化线体中的过渡座，可通过简单铣削获得，材料可选铝板、Q235钢板或工程塑料。设计时先确定底面为安装基准，再依据相邻部件的避让高度反推凹槽深度，最后根据接触面积和承载要求确定凸台宽度。由于所有特征均为直壁结构，加工时可一次装夹完成顶面和侧面粗精加工，槽角处需注意刀具半径残留；若用于精密定位，可在台阶面增加销孔或沉孔，但本练习件重点仍在形体关系。建模过程中应优先建立对称或共线约束，避免台阶边线错位；切除凹槽时要核对深度方向，保证高、中、低三个层级关系正确。整体造型虽然简单，却能训练工程师对基准选择、尺寸链和空间层次的判断。
