带圆弧曲面斜切槽机械练习零件

　　该零件属于典型的机械结构练习类实体，整体以规则长方体为基础毛坯，通过多方向切除、圆弧曲面成型和局部开槽组合而成，适合用于结构识图、三维建模训练以及加工工艺思路推演。零件主体轮廓近似块状，底部和侧部保留较完整的实体支撑区域，上部则通过斜向平面和圆弧凹面形成明显的空间曲面特征，使外形不再局限于简单正交方块，而是同时包含平面、柱面、斜面、台阶面和小矩形槽等多种几何元素。

　　从实际结构看，零件一侧设有较大的圆弧凹入曲面，曲面沿块体纵深方向延伸，形成半开放的弧形容纳区域。该类曲面在设备中常可用于避让圆柱类构件、形成导向接触面，或作为轻量化切除后的外观过渡面。圆弧边界与相邻平面之间需要保持连续相切关系，建模时不能只依靠单一拉伸命令完成，通常要结合草图圆弧、拉伸切除或曲面修剪来保证轮廓闭合。曲面下方保留实体壁厚，能够维持块体的刚性，避免因大面积切除造成支撑不足。

　　零件上部存在斜切结构，斜面上布置有一个小型矩形通槽或凹坑。该槽位尺寸较小，位置靠近斜面边缘，工程上可作为定位卡口、附件安装位、标识嵌入位或工艺观察口使用。由于槽口位于倾斜面上，其法向与主体坐标方向并不一致，加工或建模时需要建立辅助基准面，再按照槽口宽度和深度进行切除。图纸中对槽口的边距、宽度以及与顶部轮廓的相对位置均给出了标注，说明该特征虽然体积小，但对尺寸链和外形识别具有明确约束。

　　主视方向可以看到零件正面被划分为多个矩形区域。上部有两个小方形凸起或凹入边界，其中一个为封闭小方框，另一个靠近左侧边缘；下部则有横向分层结构，形成台阶状实体。左侧下部存在一个窄槽，槽宽标注明确，属于侧向切除特征。该类窄槽可用于插入隔板、配合卡件，或在练习中体现线性尺寸与深度尺寸的对应关系。零件右侧和后部的实体区域较厚，能够承担主要支撑作用，而前部和上部切除较多，形成轻重分明的结构布局。

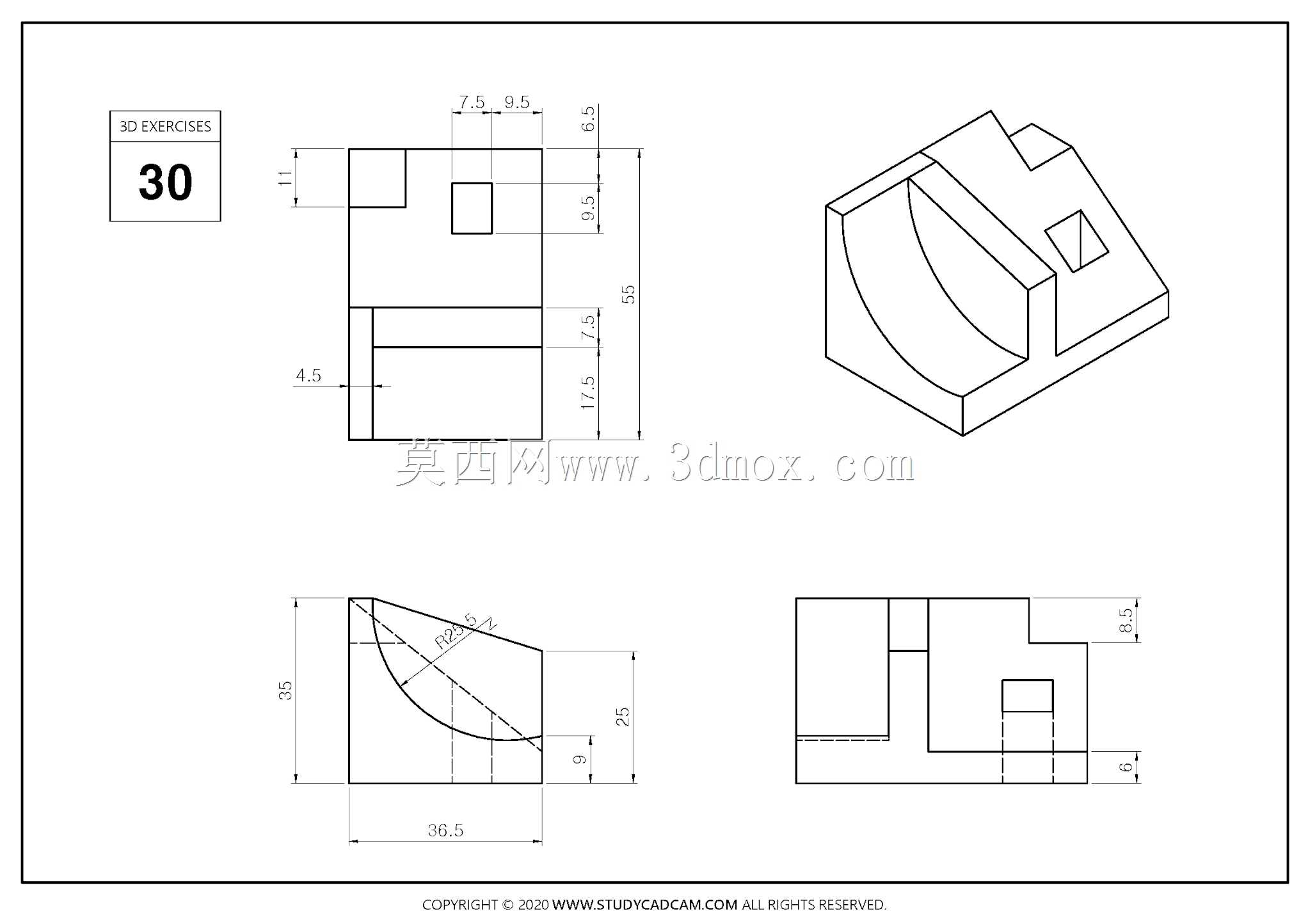

　　俯视方向的尺寸显示，零件总长约为36.5，主体高度方向约为35，宽度方向约为25，属于小尺寸块状构件。顶部小槽附近标注有7.5、9.5、6.5等定位尺寸，用于确定槽口与边线、斜面之间的位置关系；正面标注有11、9.5、7.5、17.5、4.5等尺寸，分别对应上部特征高度、下部台阶高度、侧向槽宽以及各层边界位置。这些尺寸共同构成了零件的安装边界和建模约束，若在设备中使用，外围占用空间可按长方体包络尺寸预留，而圆弧凹面和斜切面区域则需要额外留出装配与操作空间。

　　从设计思路上看，该零件并非追求复杂机构运动，而是重点训练多特征叠加后的空间理解能力。基础块体先确定整体包络，再通过大圆弧切除建立主要曲面，随后处理顶部斜面和小槽，最后补充正面台阶、侧向窄槽以及局部方形特征。特征顺序会直接影响模型质量：若先切除小槽再进行大曲面修剪，可能导致槽口边界被二次破坏；若斜面基准建立不准确，小槽位置会随斜面方向偏移。因此在建模过程中，应先锁定主体长宽高，再建立圆弧中心、斜面角度和各特征定位线，保证每个切除特征都有明确参考。

　　在加工场景中，该零件可作为数控铣削基础练习件使用。外形六面可先通过普通铣削完成基准加工，大圆弧凹面适合采用立铣刀进行轮廓铣或曲面铣，斜面上的小槽则需要在工件找正后通过三轴定位加工，或在具备角度装夹条件后进行垂直铣削。下部台阶和侧向窄槽可用较小直径刀具完成清角，但图纸转角若保持直角，实际加工中应注意刀具半径对内角的影响；若作为功能零件使用，则需要在设计阶段明确内角圆角或装配间隙。

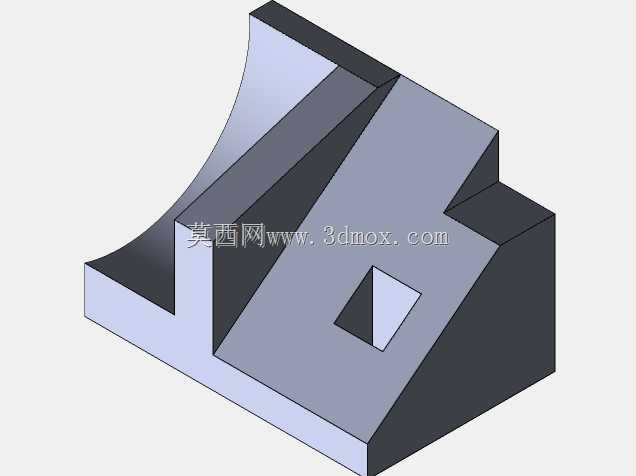

　　该结构也常用于检验工程图表达能力。单一视图无法完整说明圆弧曲面、斜面槽口和侧向台阶之间的关系，因此需要通过主视图、俯视图、侧视图以及轴测图共同表达。轴测图能够直观看出圆弧凹面位于前部，斜面位于顶部，小槽依附于斜面，而下部矩形台阶则构成稳定基座。对于设备选型和结构设计人员来说，这类零件的价值在于把常见的机械特征集中在一个小体积实体上，便于校核尺寸标注、特征重建、加工余量和装配干涉。

　　在实际设备应用中，类似块状曲面件可作为小型支座、限位块、导向块或教学检测样件使用。圆弧面可与圆柱面形成贴合或避让关系，斜面可用于安装感应片、标签片或小型嵌件，侧向窄槽可提供卡入位置，下部台阶则用于与底板或相邻构件定位。若投入真实装配，需要重点检查圆弧凹入区域的最小壁厚、斜面槽口与外部边界的距离，以及零件底部支撑面是否能够保持平稳。整体结构紧凑，特征丰富，尺寸边界清晰，既适合作为三维建模练习对象，也可作为铣削工艺规划和图纸识读的典型案例。
