带斜切槽的组合式机械支座结构

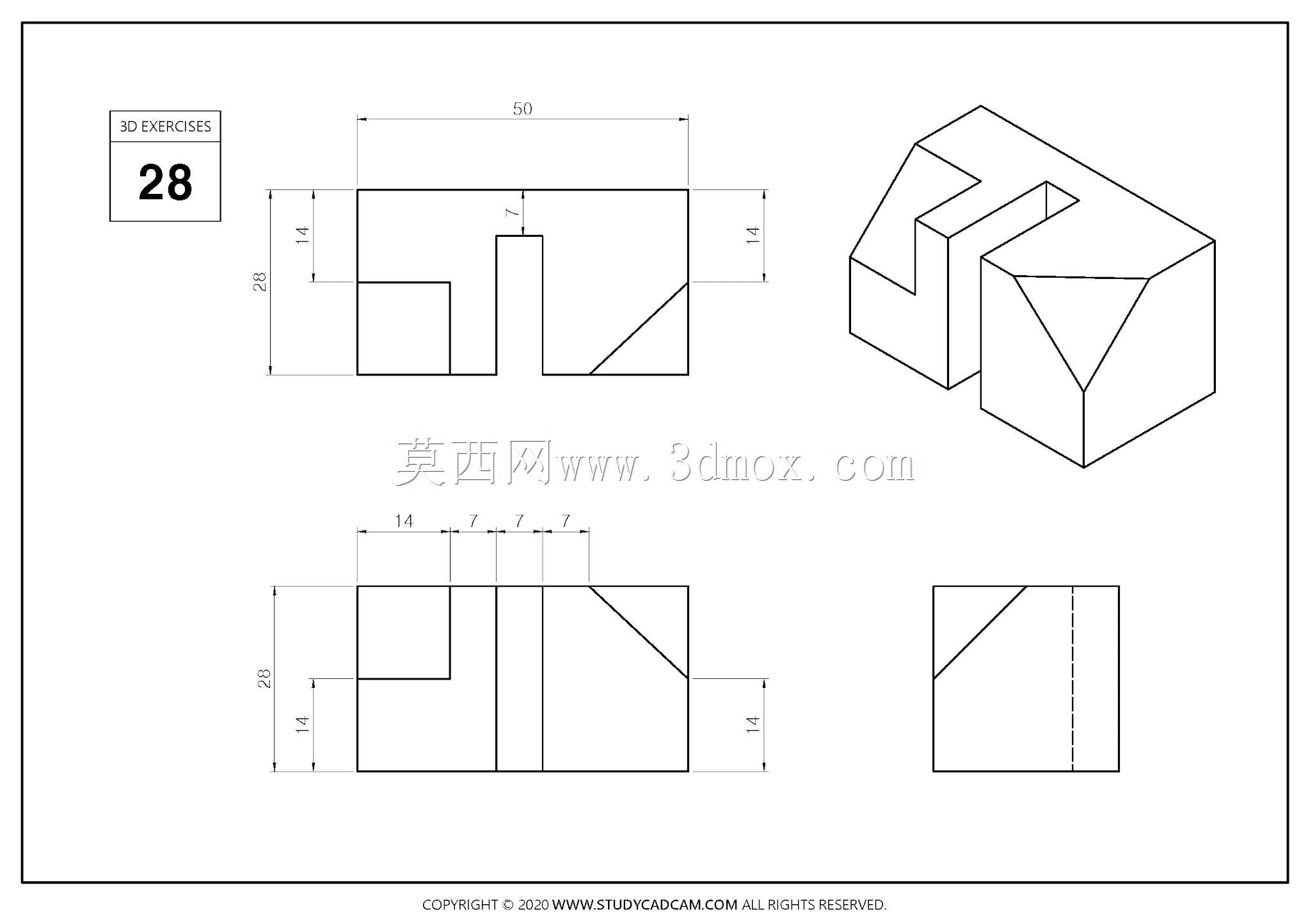

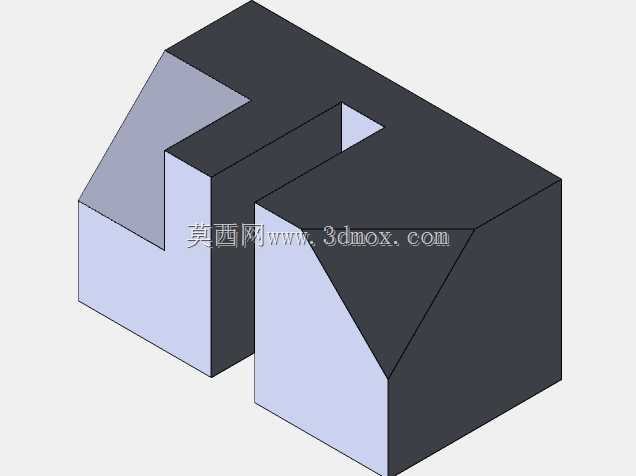

　　该零件属于典型的机械基础支撑类构件，整体采用长方体基体叠加局部切除的成型思路，外轮廓总长50、总宽20、总高28，所有边界均以正交平面为主，仅在右侧端部设置45度斜切面，既减少边角冗余材料，也可在装配时作为导向避让面，避免与相邻部件发生棱边干涉。从结构功能来看，基体上部开设的通槽将顶部分隔为两个独立支撑耳，槽宽7、槽深14，可直接嵌入外部板件或导轨滑块，两侧耳板能够提供侧向限位，防止嵌入件沿宽度方向窜动；左侧下部的矩形凹台深度同样为14，形成阶梯式安装基面，装配时可与设备台面的定位凸台贴合，无需额外加装定位销即可完成粗定位，降低工装夹具的使用成本。在三维建模过程中，优先绘制底部20×50的矩形草图并拉伸28形成主体，

　　再分别对顶部槽腔、左侧凹台执行拉伸切除，最后通过斜向草图切除右侧三角区域，特征树逻辑清晰，参数之间存在明确的几何关联：槽口两侧各保留7mm壁厚，既保证支撑耳的抗弯强度，也不会因壁厚过大造成材料浪费；右侧斜切面从顶面边缘延伸至高度14的位置，与左侧凹台底面处于同一水平面，加工时可一次装夹完成铣削，减少工序周转次数。实际应用场景中，这类构件常作为自动化线体的过渡安装座、工装夹具的垫高块或小型设备的脚座使用，底面为完整平面，可直接通过螺栓固定在铝型材框架或钢板工作台上，顶部的槽口可用于固定传感器支架、滑轨端头或气动元件连接板。设计时需要重点关注槽腔的内角处理，若采用铣削加工，内角需预留刀具圆角，若为线切割或3D打印成型则可保留尖角；

　　同时两侧支撑耳的受力方向应沿零件长度方向传递，避免从槽口外侧施加垂直于耳板的侧向冲击力，防止耳板根部出现应力断裂。该结构的尺寸链简洁，总长50为封闭环，由左侧14段、中间7mm槽宽及右侧两段7mm实体共同组成，加工时只需控制首段14的定位尺寸，其余尺寸可通过等距划分保证一致性，降低了批量加工的检测难度。
