带安装孔的半圆槽支撑固定支座结构

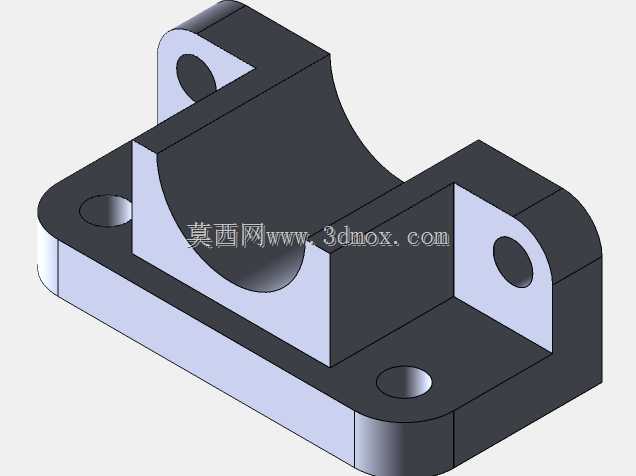

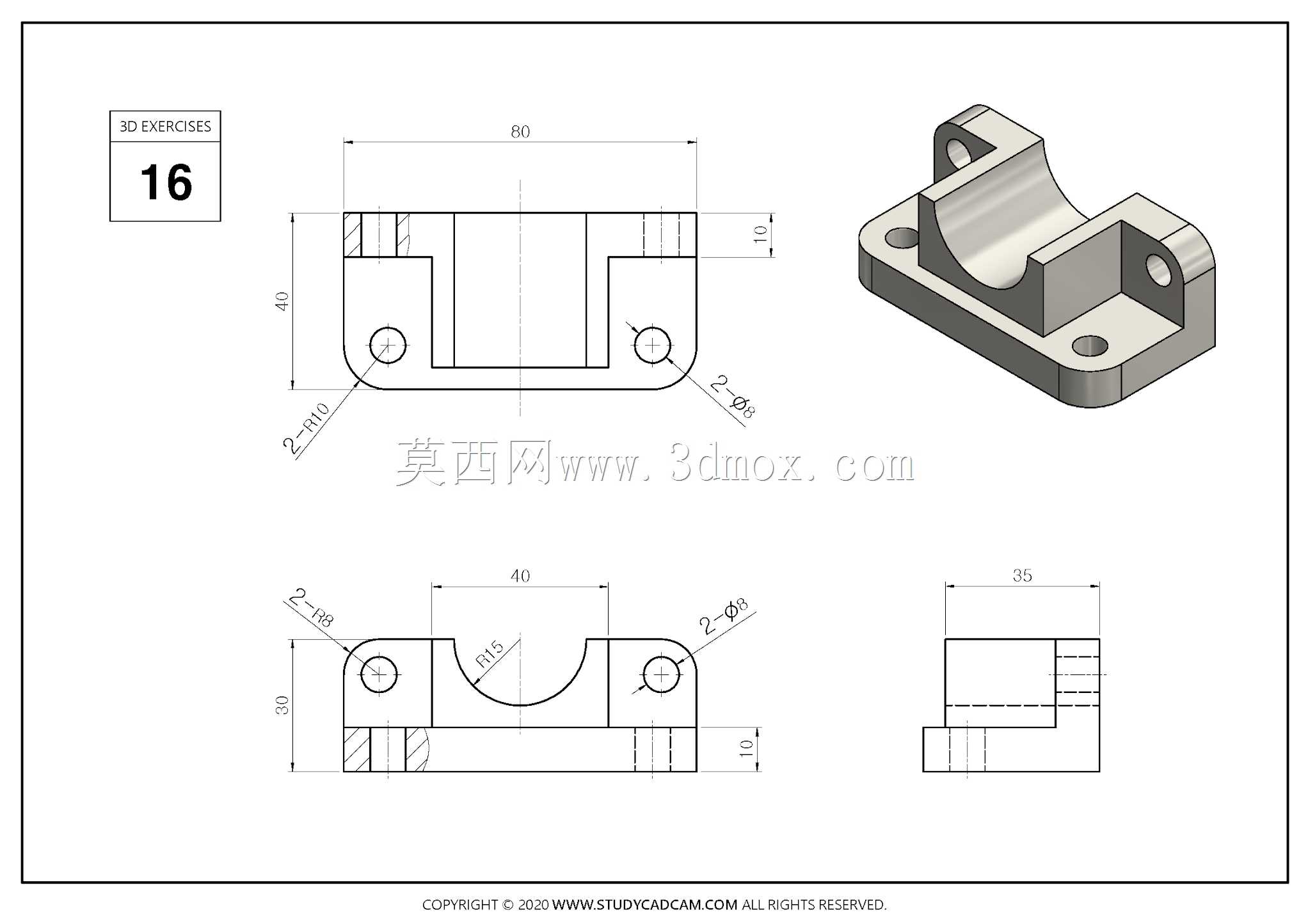

　　该零件属于小型设备中常用的轴类支撑限位构件，整体采用底板加两侧立板的组合式结构，中间开设半圆弧容纳槽，主要用于承托圆柱形杆件、光轴或管状工件，在轻工输送线、小型工装夹具、电子设备内部走线架、桌面型实验装置中都能见到这类支座的应用。它不需要复杂的装配工序，通过底板上的两个沉孔即可完成整机固定，立板上的同轴通孔可穿入销轴或锁紧螺钉，对放入半圆槽的杆件实现径向约束，防止工件运转过程中出现窜动或翘起。从结构布局来看，底板总长60、总宽35，厚度取10，两侧立板高度为40，立板顶端做了局部加厚处理，厚度方向预留10的凸台，既提升了销轴孔位的结构强度，也避免薄板受力后出现孔口开裂。半圆槽的半径为15，适配直径30以内的圆柱件，

　　槽口边缘做了微小倒角，装配时不会刮伤工件表面。两个安装沉孔中心距为40，沉孔规格适配M10内六角螺钉，通孔直径8，可直接穿过M8螺栓进行锁附，安装边界清晰，布局时只需在安装面板上预留对应孔位即可，不需要额外加工避让槽。设计过程中优先考虑了受力合理性：底板与立板的交接处采用直角过渡，在三维建模时可通过拉伸凸台一次性生成主体，再对孔位、槽口进行切除，特征树简洁，后续修改尺寸时只需调整草图参数即可快速迭代。两侧立板对称分布，保证半圆槽受力均匀，不会出现单侧偏载导致的支座倾斜。零件整体无复杂曲面，常规铣削设备即可完成加工，毛坯可选用方料直接铣削成型，也可采用铸造后精加工孔位的方式批量生产，制造成本可控。在实际选型时，需注意半圆槽与被支撑件的配合间隙，若用于旋转轴支撑，可在槽内加装轴瓦降低摩擦；若仅做静态限位，可直接贴合使用。立板上的销轴孔可搭配开口销、挡圈或锁紧螺母，实现对杆件的轴向定位，拓展了支座的使用场景。
