L型折弯带孔安装支架机械零件

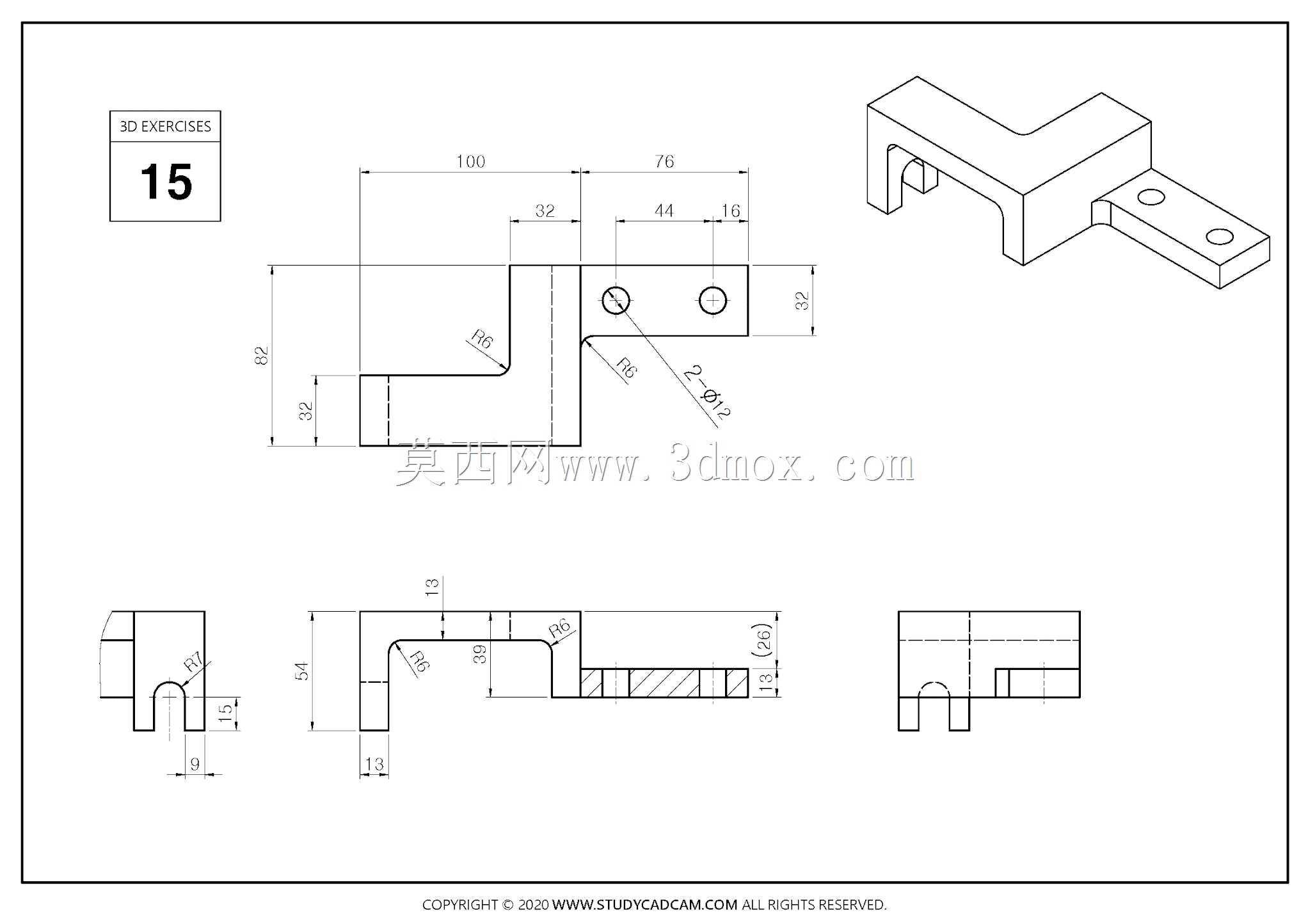

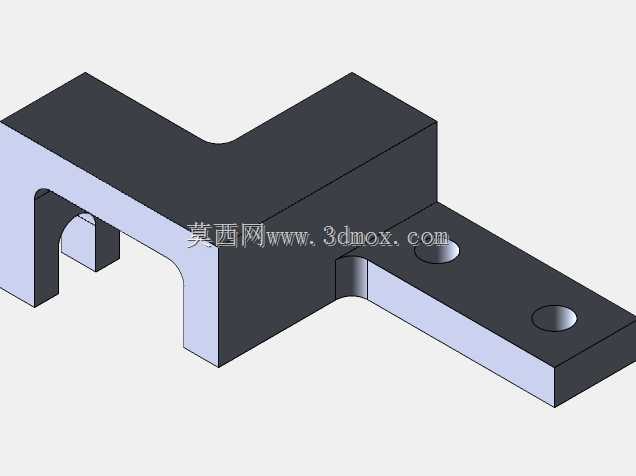

　　该零件为典型的L型折弯式安装连接构件，在自动化产线辅件、通讯设备机架、小型工装夹具以及电子设备内部固定场景中使用频率很高，这类构件不需要承担大吨位重载，核心作用是完成两个垂直方向安装面的跨接定位，同时通过伸出端的孔位完成外接小件的锁附固定。从结构形态来看，零件主体为直角折弯的块状基体，一侧为带开口卡槽的立向支撑段，另一侧向外延伸出平直的安装耳板，耳板上加工两个同轴排布的通孔，孔位中心距、边距都在工程图中做了明确标注，整体轮廓总长方向尺寸为100，伸出耳板段长度76，耳板宽度32，基体立边高度62，折弯过渡处做了R8的圆角处理，既避免折弯位置应力集中，也消除了锐边磕碰的安全隐患。

　　从实际装配逻辑出发，立侧的开口卡槽是该零件的核心定位特征，卡槽宽度9，槽口端部做了圆弧导边，装配时可以直接卡入设备机架上预设的定位凸筋或者导轨侧边，不需要额外做侧向对位，卡入后再通过侧面锁固件压紧，就能快速限制零件X、Y两个方向的自由度，这种卡槽设计在通讯机柜内部的走线架固定、小型传感器安装支座场景中非常实用，现场装配时不需要反复测量孔位对齐，卡入后微调伸出耳板的角度即可完成预装。伸出端的两个安装孔直径为7，孔边距离耳板末端16，两孔中心间距44，孔位周边预留了足够的螺栓扳手空间，使用M6的内六角螺丝或者十字盘头螺丝都可以顺利锁附，不会出现孔距过近导致扳手干涉的问题。

　　结构设计上没有采用多余的复杂曲面，所有特征都以拉伸、切除、圆角命令即可完成，建模过程中可以先绘制主视图的L型轮廓，拉伸给定厚度后，再分别处理卡槽切除、耳板孔位加工、折弯圆角过渡这几个特征，工程图中补充的俯视图、侧视图都明确标注了各段壁厚、卡槽深度、耳板厚度方向的尺寸，其中耳板厚度12，基体立壁的厚度均匀，没有出现壁厚突变的位置，后续如果采用钣金折弯工艺加工，可以直接将实体模型转换为钣金件，自动生成折弯系数和展开下料图，下料后经数控冲床加工孔位、折弯机压型、去毛刺倒角即可成品；如果采用机加工方式，则可以选用方料直接铣削成型，适合小批量定制或者设备维修备件场景使用。

　　在设备运维和选型适配时，这类支架常用来固定小型行程开关、线缆固定座、轻量型传感器或者外接标识牌，立边卡槽可以适配常见的10mm以内宽度的机架折边，伸出耳板的两个孔位可以兼容不同安装孔距的外接小件，当被固定件的孔距存在小幅偏差时，也可以将其中一个孔位扩为腰型孔来适配安装公差。折弯位置的圆角设计同时兼顾了工艺性和结构强度，直角尖角位置在反复受振动载荷时容易出现裂纹起始点，R8的圆弧可以让折弯处的应力分布更平缓，在通讯设备这类长期存在轻微振动的使用场景下，零件的疲劳寿命会明显优于尖角折弯的构件。零件所有外露棱边除了折弯圆角之外，机加工棱边都做了0.5mm左右的倒角处理，装配时不会划伤安装人员的线缆外皮，也不会在喷塑、阳极氧化表面处理时出现积漆的问题。

　　从安装边界来看，零件装配完成后，立边侧占用设备内部的垂直空间不超过65，伸出耳板沿水平方向向外延伸76，在排布设备内部构件时，只需要在耳板活动范围内预留出螺栓装入和扳手操作的空间即可，不会和周边的线束、管路产生干涉。耳板上的两个通孔为贯通设计，锁附螺丝时可以从正面穿入、背面锁螺母，也可以直接在机架对应位置攻丝后直接锁入，两种装配方式都可以适配，不需要对零件本身做二次加工。整体结构没有易损的薄壁部位，最薄的卡槽侧壁厚度也超过5mm，常规的手动装配拧紧力不会导致卡槽变形，日常设备维护拆装时反复拆卸也不会出现孔位滑牙、基体变形的问题，完全满足通讯设备、轻型自动化设备内部长期固定使用的需求。
