弯管夹式通讯手持终端支撑挂扣

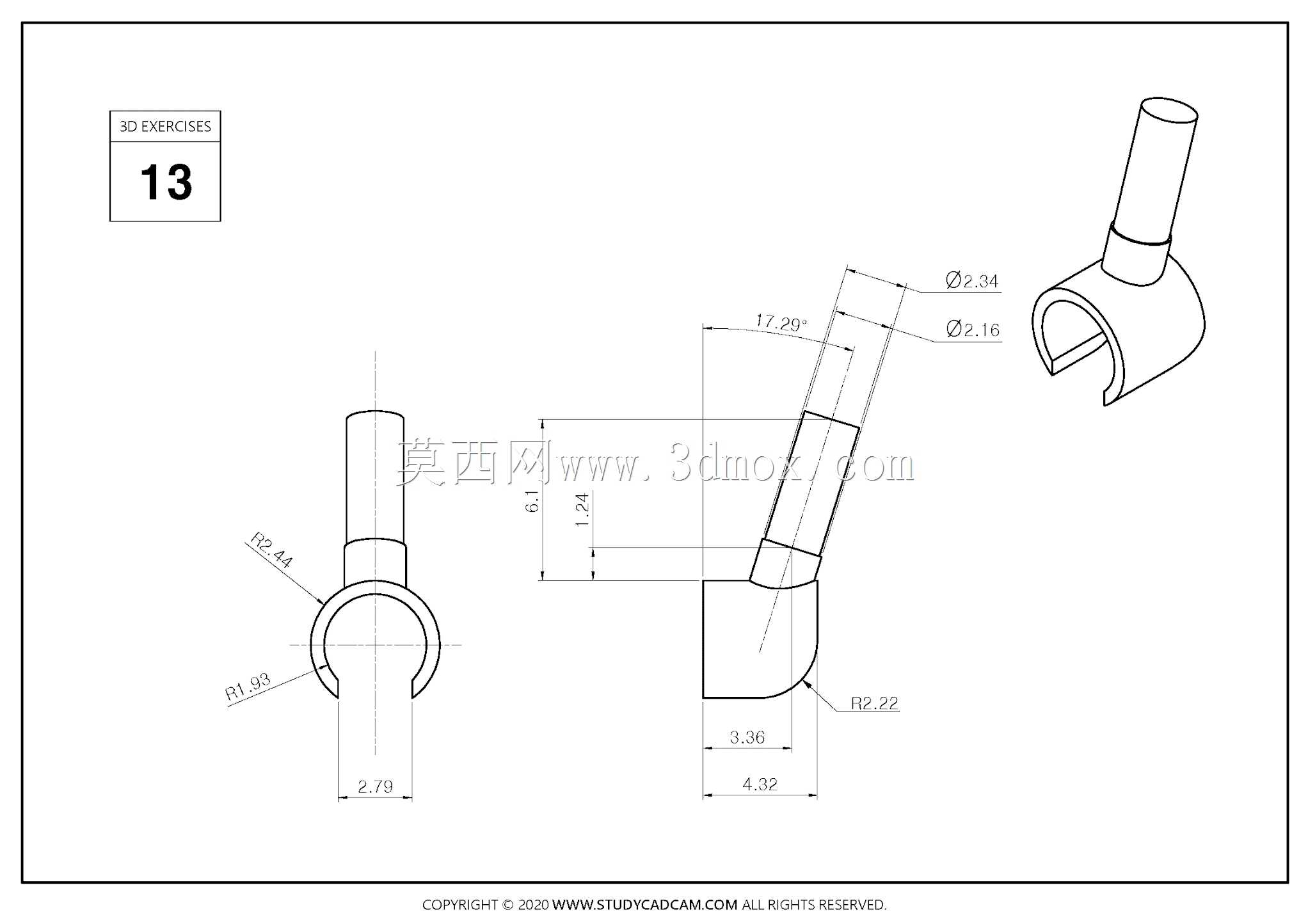

　　该零件属于通讯手持终端及小型外接设备配套使用的夹持支撑件，整体由下部开口弹性抱箍、中部弯折过渡座和上部细圆管插接段三部分构成，结构紧凑，主要用于在设备外壳、杆状附件或便携支架上实现快速卡装与角度支撑。下部抱箍采用C形开口结构，内径对应R1.93的圆弧轮廓，开口宽度2.79，可依靠材料自身弹性卡入对应直径的圆管或柱状凸台，装配时无需额外紧固件，推入后即可形成周向抱紧；抱箍外侧设置R2.44的圆弧加厚区域，用于提升卡口根部的抗变形能力，避免反复拆装后开口扩张导致夹持力衰减。中部过渡段采用斜向弯管造型，弯管轴线相对竖直方向形成17.29度偏角，该角度并非随意取值，而是为了让上部插接的通讯终端在握持或挂载状态下避开操作人员视线遮挡，

　　同时使设备线缆、天线或拾音部件朝向合理方位。弯管与下部抱箍连接处设置R2.22的外圆角，根部横向最大宽度4.32，抱箍底部到弯管转折处的高度3.36，这一区域是整个零件受力最集中的位置，圆角过渡能够分散卡装时产生的弯曲应力，防止直角连接处出现应力发白或断裂。上部插接段为等直径圆管，外径尺寸标注为Φ3.34，内孔直径Φ2.16，属于空心薄壁管结构，既可以作为通讯终端天线的外套防护管，也可插入配套的软胶手柄、延长杆或信号模块；管段总高方向尺寸6.1，其中露出弯管主体的直段长度1.24，足够插入对应深度的安装孔，同时不会因插入过深干涉内部走线。从实际使用场景来看，这类零件常见于便携对讲机、手持数据采集终端、现场巡检通讯设备的外挂支架中：

　　抱箍卡在设备侧边的固定轴或腰带挂座上，上部圆管连接麦克风、照明模块或小型天线，弯折角度让外挂部件朝向使用者面部或操作方向，减少通话时的扭转动作。设计过程中需要重点控制三处配合边界：一是抱箍内径与被卡圆柱的公差配合，开口C形结构的抱紧力依赖材料弹性，若采用注塑成型，需在开口两侧预留适当拔模斜度，同时保证卡口最小宽度小于被卡轴直径0.2至0.3毫米，形成过盈卡接；二是上部圆管的内外径同轴度，空心管壁厚仅0.59左右，偏心会导致插接后配合间隙不均，严重时出现管壁单侧过薄容易折断；三是弯管转折处的壁厚均匀性，斜角过渡区域在建模时需采用扫掠或放样特征生成，避免布尔运算后出现局部壁厚突变。建模时可先绘制下部抱箍的半剖轮廓，通过旋转生成C形卡环，

　　再绘制弯管中心路径，以变截面圆轮廓沿路径扫掠生成中部弯臂，最后叠加顶部直管并合并实体；空心内孔可通过抽壳或双向拉伸切除完成，需注意内孔在弯管段保持连续贯通，方便通讯线缆从管内穿过，避免线材外露拉扯损坏。零件整体外形无尖锐棱角，所有外露边均做小圆角处理，适合随身携带，不会勾挂衣物；安装边界上，下部抱箍占用径向宽度约4.32，上部直管向外倾斜延伸，整体投影高度不足10毫米，在密集排布的通讯设备配件中不会占用过多安装空间，同时斜向结构能够抵消部分外力冲击，当外挂部件受到侧向碰撞时，弯臂可产生微量弹性变形吸收冲击力，保护连接部位不被硬力掰断。
