双工位通讯接口转接支架结构

项目分类:通讯工具类 发布时间:2022-06-09 ID:652281
  • 双工位通讯接口转接支架结构
  • 双工位通讯接口转接支架结构

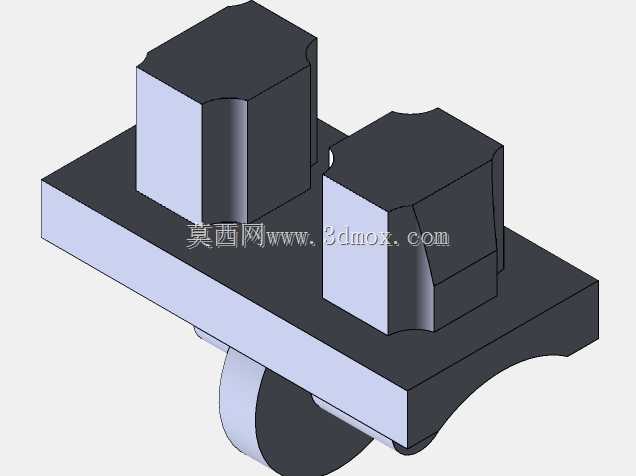

  这套双工位通讯接口转接支架,是面向通讯布线、弱电柜内接线、桌面通讯设备转接场景设计的小型承载结构,整体采用一体式底板搭配两组对称凸起定位座的布局,底部集成回转式走线支撑结构,可同时承载两路通讯接头的插接定位,避免多根通讯线缆在柜内或设备端出现拉扯松脱、接头错位的问题。

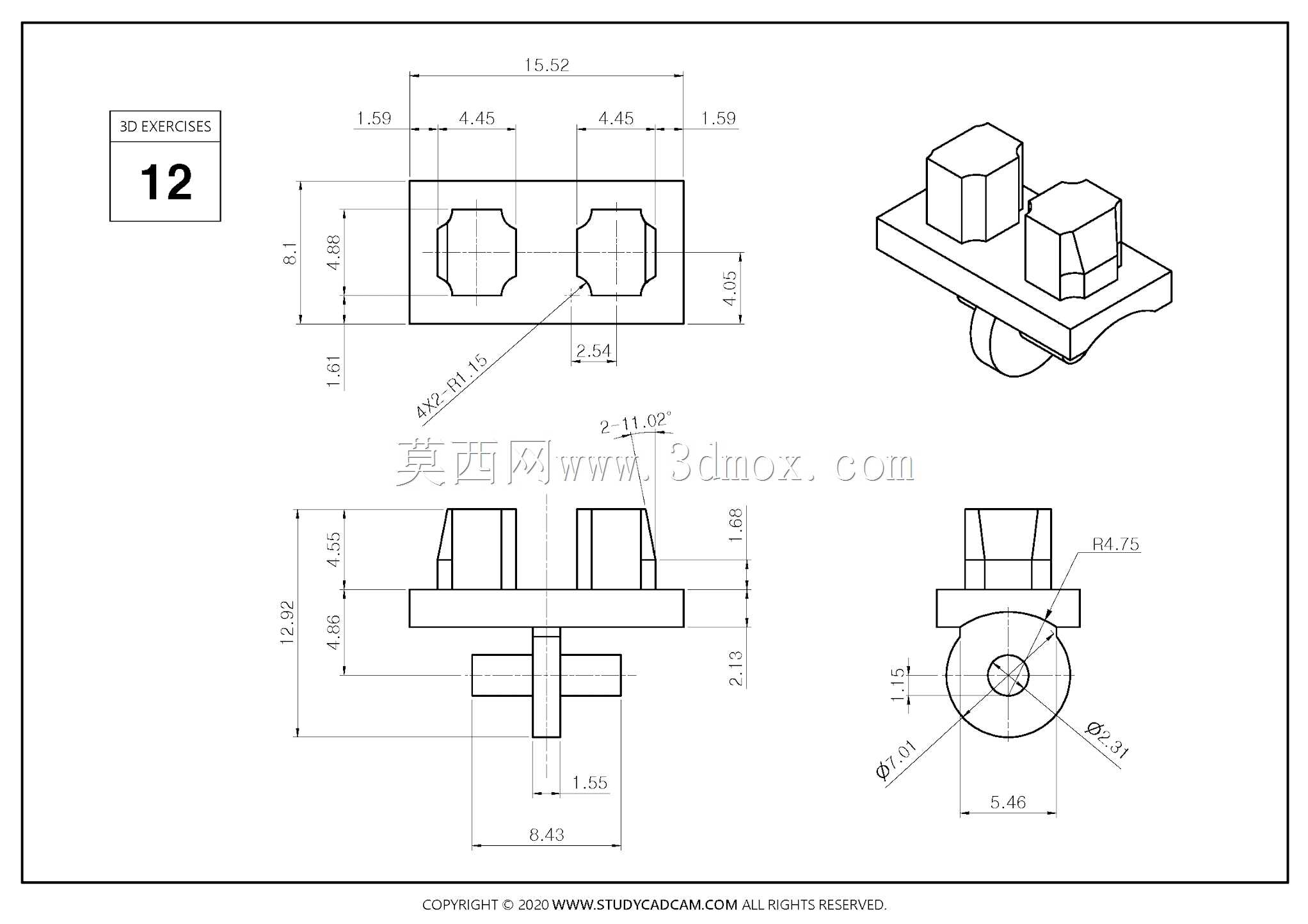

  从实际安装边界来看,支架主安装底板的总长控制在16.52单位,总宽8.1单位,底板厚度方向预留了足够的安装接触面,两组凸起定位座沿底板长度方向对称分布,单座宽度4.45单位,座体与底板侧边的间距为1.59单位,两个座体的中心间距完全对称,保证两路接口的插拔操作互不干涉。底板下方伸出的十字形定位插轴,轴体宽度1.55单位,插轴总向下伸出长度2.13单位,可直接插入设备面板或者安装基座的预留定位孔内,不需要额外加装复杂的锁附结构就能完成预定位,后续如果需要加固,也可以在底板侧边预留的安装位补充紧固件。底部的回转支撑轮外径为3.31单位,轮体中心开孔直径1.01单位,轮缘圆角R4.75,轮体的安装基面宽度5.46单位,这个回转结构既可以作为线缆走线的导向托轮,承托从下方接入的通讯线缆,避免线缆直角弯折导致线芯断裂,也可以作为整个支架小角度调整朝向的回转支点,在安装空间局促的弱电箱内,可以微调接口朝向,方便操作人员插拔通讯接头。

  设计思路上,这套结构没有采用多余的复杂曲面,所有定位座的轮廓都做了切边处理,座体顶部的倒角为2×11.02°,既消除了锐边避免安装时划伤操作人员或者线缆外皮,也能在通讯接头从上往下套入定位座的时候起到导向作用,接头不需要精准对齐就能顺着倒角滑入定位槽内。定位座侧面的开槽宽度2.94单位,开槽位置刚好对应通讯接头的弹片卡位,接头插入后弹片可以卡入开槽内,防止设备运行过程中受震动出现接头松脱、通讯中断的问题。底板上两个定位座之间的区域做了平整留白,既可以粘贴接口编号标签,也能预留出空间给后续扩展加装信号屏蔽片,避免两路相邻的通讯信号出现互相干扰。

  在实际通讯布线场景中,这类支架常被用在工业控制柜的通讯面板、桌面通讯转接盒、机房布线终端的接口固定工位:传统的单路接口支架每个接头都需要单独锁附在面板上,两路接口就要两次定位、两次锁附,不仅占用面板空间,两个接头之间的间距也很难保证统一,插拔其中一个接头的时候很容易碰松相邻的接头。这款双工位一体支架把两路接口的定位基准集成在同一块底板上,两个接口的相对位置在零件加工的时候就已经保证了精度,安装时只需要将底部的十字插轴对准基座孔位压入,就能一次性完成两个接口的定位,安装效率比分体式支架提升一倍以上。底部的走线托轮可以把从柜内下方引上来的通讯线缆托住,让线缆保持平缓的弯曲弧度,线缆的弯曲半径控制在R1.15以上,符合通讯线缆的布线弯折要求,不会因为弯折半径过小导致线缆内部的双绞线结构被破坏,影响通讯信号的传输稳定性。

  结构细节上,支架整体的高度方向总尺寸为12.92单位,其中底板上方定位座的高度为4.55单位,底板自身厚度1.68单位,底板下方插轴和托轮的占用高度控制在6.69单位,整个结构在面板上下的占用空间都非常紧凑,不会在柜内占用过多的布线空间。定位座内部的型腔轮廓和常用的RJ系列通讯接头、工业通讯端子的外形完全匹配,型腔侧壁预留的0.1到0.15单位的间隙,既可以让接头顺利插拔,又不会让接头在型腔内出现过大的晃动,长期使用后定位精度也不会丢失。底板两侧的安装边宽度均匀,边缘都做了去毛刺处理,在批量安装的时候,操作人员手持支架不会被锐边划伤,适合通讯机房批量布线、成套电控设备批量装配的使用需求。
