带笑脸造型的小型通讯转接接头结构

　　这款小型通讯转接接头的结构设计，在手持数码外设、小型音频转接链路、桌面便携通讯配件的装配场景中十分常见，零件整体以同轴回转腔体为主体，一端延伸出带圆角的方形安装段，端面加工出拟人化的笑脸凹槽与三角对位标识，既承担内部走线、接口对位的功能，也通过外观造型区分同系列不同规格的转接配件，在消费类通讯外设的小批量装配、桌面配件套装里，这类带造型特征的接头既可以作为线路转接的物理载体，也能靠端面特征完成防错装配，避免产线人工组装时出现接口方向装反的问题。

　　从实际使用逻辑来看，接头内部为贯通式中空腔体，主腔体最大外圆直径控制在10.16mm，轴向总长度11.43mm，其中中部带防滑滚纹的握持段轴向长度9.22mm，端部插接段的轴向伸出长度1.73mm，插接端外圆直径2.9mm，主腔体另一端的接口内孔直径7.03mm，中空通道可以穿过通讯线材的芯线或者适配小型插针组件，外部滚纹段在人工插拔接头时可以增加手指与零件表面的摩擦力，不需要额外加装防滑套就能完成顺畅插拔，长期使用后也不会因为表面过于光滑出现拧动打滑的情况。方形安装段的外轮廓宽度为10.16mm，方形段的轴向厚度4.9mm，方形端面的两个定位小孔直径1mm，孔位中心分布在直径4.67mm的圆周上，两个小孔既可以作为装配时的定位销孔，也能在注塑成型时作为顶出机构的受力点位，避免零件顶出时表面出现顶白变形。端面的笑脸造型由两段圆弧凹槽和60度夹角的弧形槽组成，槽深控制在0.91mm，三角对位标识位于零件另一端的圆形端面上，三个凸筋沿圆周120度均匀分布，凸筋的顶端所在圆直径10.16mm，装配时三角标识对准设备接口的对位缺口，就能一次性把接头推送到位，不需要反复旋转调整角度。

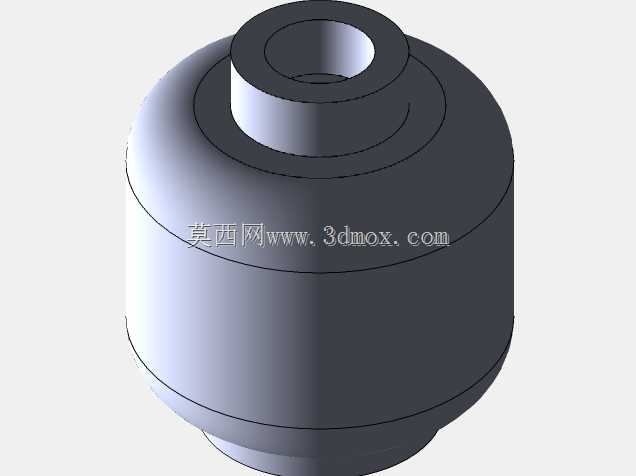

　　做三维建模的时候，优先先绘制回转主体的草图，把各段外圆、内孔的轴向尺寸和直径尺寸按工程图标注约束完成，旋转生成基础腔体之后，再单独绘制方形安装段的拉伸轮廓，给方形的四个边角添加R1.78的圆角，避免尖角位置在注塑成型时出现应力集中，后续用户插拔受力时也不会在边角处产生开裂。端面的笑脸凹槽和定位小孔采用拉伸切除的方式生成，注意凹槽的底部要添加0.1mm左右的圆角，避免铣削加工或者模具开模时出现清角困难；圆形端面上的三个三角对位筋条，先绘制单个筋条的轮廓做拉伸，再通过圆周阵列完成三个特征的均匀分布，阵列的中心要和零件的主回转轴线完全重合，否则装配时对位筋会和接口卡槽出现错位，导致接头无法完全插合。中部握持段的滚纹特征如果是用于机加工验证，可以先绘制单条滚纹的扫描路径，再圆周阵列生成全部纹理，如果是用于注塑模具设计，可以把滚纹特征直接做在模仁的型腔面上，减少零件后续二次加工的工序。

　　安装边界方面，这个接头的方形段外接尺寸不超过10.2mm，回转主体的最大外圆同样为10.16mm，在通讯设备的面板上开孔时，开孔直径预留7.2mm即可穿过接头的主腔体，方形段可以卡在面板外侧，不需要额外设计法兰限位；接头轴向总占用空间不到12mm，在紧凑的便携通讯设备内部不会和周边的PCB板、屏蔽罩发生干涉，端部2.9mm的小直径插接段可以适配常见的小型音频插孔、迷你通讯接口，内部贯通孔的最小通径满足细通讯线材的穿线需求，端面的两个1mm定位孔可以和设备外壳上的小凸柱过盈配合，装配后接头不会出现周向转动，长期插拔使用也不会松脱。造型凹槽的深度控制在1mm以内，不会切穿内部的贯通腔体，既保留了外观识别特征，也完全不会影响接头内部的走线和结构强度。
