L型双孔折弯立式连接支座

　　这个L型折弯连接支座是典型的空间错位安装连接件，在自动化产线工位定位、小型工装夹具搭建、通讯设备机架内部固定、检测仪器台架装配场景中使用频率极高，日常设备维护改造时，经常遇到两个安装面不在同一平面、需要垂直错位转接的需求，这类一体折弯成型的支座刚好解决了零散拼接垫块带来的累计误差问题，不需要额外加工过渡垫块，也不用现场配焊调整角度，拿来就能直接完成两个垂直方向安装点位的刚性连接。

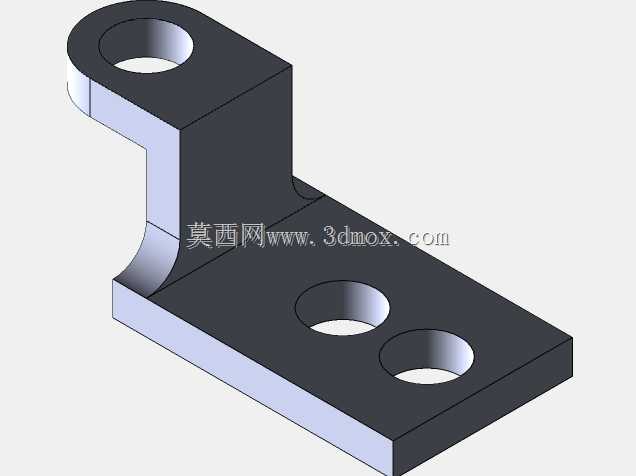

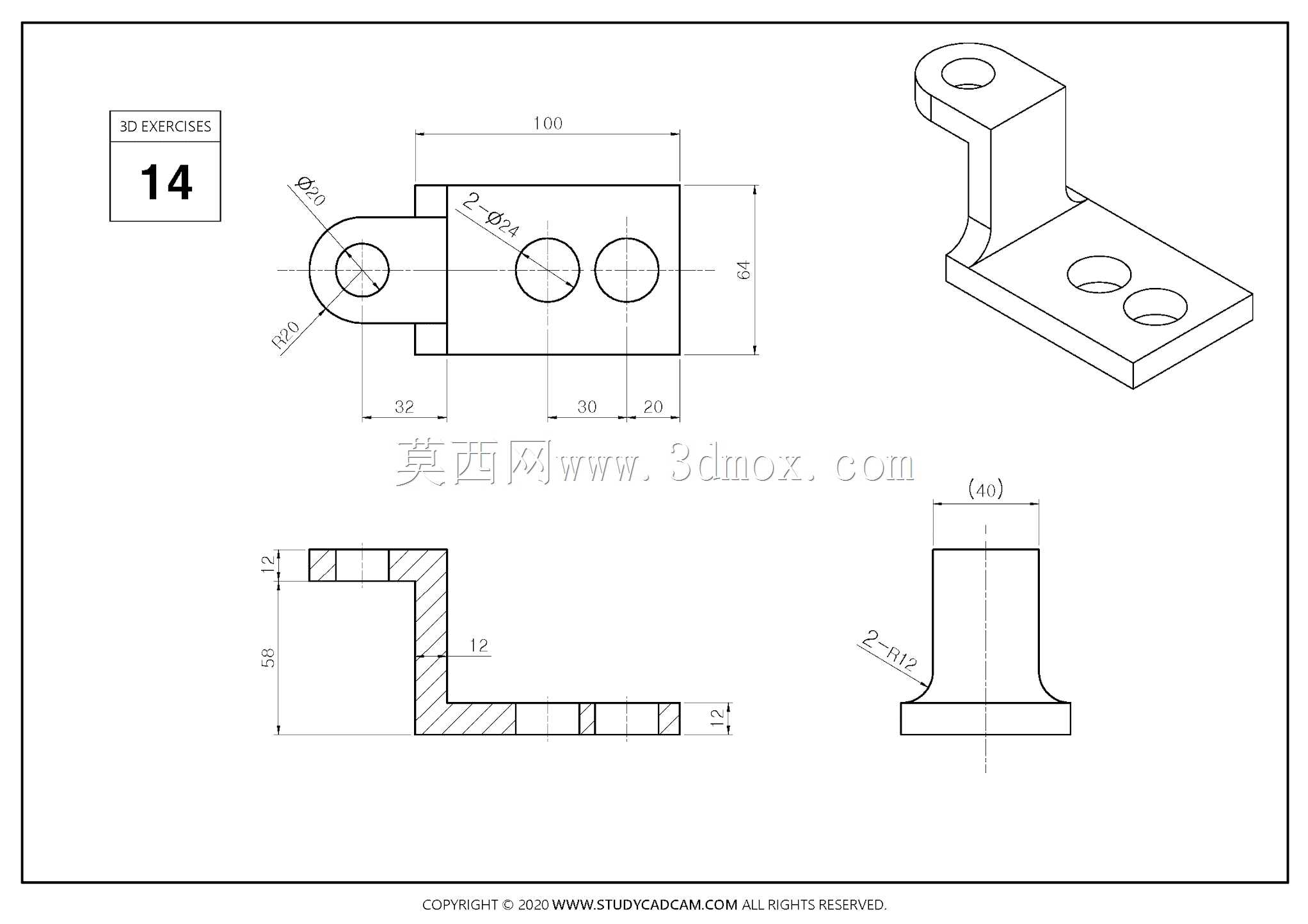

　　从结构功能上看，零件整体分为水平安装底板和竖直立板两个功能区段：底部水平板上开设两个直径24的贯通安装孔，两个孔的中心距为20，靠外侧的孔距离底板右边缘的边界尺寸为20，靠内侧的孔距离立板折弯内侧壁的中心距为30，水平底板总长度为100，底板厚度为12，底板上的两个通孔用来穿装内六角螺栓或者外六角锁紧螺钉，可将整个支座牢牢固定在设备基座、铝型材台面或者焊接机架的预设安装面上，双孔布局可以完全限制支座自身的转动自由度，避免单孔固定时受侧向载荷发生偏转。竖直向上延伸的立板顶端加工出带单孔的铰接耳板，耳板上的通孔直径为20，耳板外圆做R30的圆弧过渡，耳板中心距离水平底板安装面的总高度为85，立板和底板衔接的折弯位置做了R12的内圆角过渡，这个圆角不是随意设计的：如果是钣金折弯件，R12对应板材折弯的最小内弯半径，能避免折弯处出现应力开裂；如果是机加工或者铸造成型的零件，这个圆角可以大幅降低拐角处的应力集中系数，在支座承受竖直方向吊挂载荷或者水平方向推拉载荷时，折弯拐角不会出现应力突变断裂。立板顶端的耳板厚度方向尺寸为40，相比下方立板的厚度做了局部加宽，耳板两侧和立板衔接处做了顺滑的曲面过渡，既可以减轻立板整体重量，又能保证铰接孔位置的接触强度，这个单孔通常用来穿装销轴、铰接螺栓或者导向轴，用来连接摆杆、连杆、传感器安装支架或者小型气动元件的活动端，实现两个部件之间的铰接定位或者刚性吊挂。

　　建模过程中需要重点把控几个尺寸边界：首先是水平底板的宽度方向总尺寸为64，两个底板安装孔在宽度方向居中排布，孔边到底板前后侧边的剩余壁厚均匀，不会出现孔壁过薄导致锁紧时板材变形；其次是立板左侧伸出的铰接耳，其中心距离立板左侧壁的水平距离为32，耳板外圆超出立板侧壁的部分不会和旁边相邻安装的其他零件发生干涉；再者所有开孔都为贯通光孔，没有设计内螺纹，实际使用时可以根据配对件的需求自行攻丝，或者直接穿螺栓配合螺母锁紧，适配不同的安装工况。

　　设计思路上没有采用多余的复杂加强筋，而是通过折弯的L型本体自身的截面惯性矩来保证刚性：12mm厚的底板加上等厚的立板形成的L型截面，在承受垂直于立板方向的弯曲载荷时，截面抗弯模量足够应对常规轻型设备的连接负载，耳板位置局部加厚到40，是因为铰接孔处会频繁受到销轴的挤压和摩擦，加厚之后孔的接触面积更大，比压更低，长期往复摆动也不会出现孔壁快速磨损椭圆的问题。零件所有外露棱边都做了小倒角处理，没有尖锐毛刺，装配时不会划伤操作人员的线缆或者手套。在实际选型使用时，只需要确认底部两个安装孔的孔位和基座上的预设螺孔对齐，顶端耳板的销轴孔和待连接活动部件的孔位同轴，就可以完成装配，不需要额外做位置调整，非常适合标准化夹具库、3D练习实训、非标设备快速设计时直接调用，能大幅减少重复绘制通用连接件的工作量，也能避免自行设计时出现孔位干涉、壁厚不足、圆角不合理导致的工艺缺陷。
