紧凑型立式箱体式冷热交换换热装置

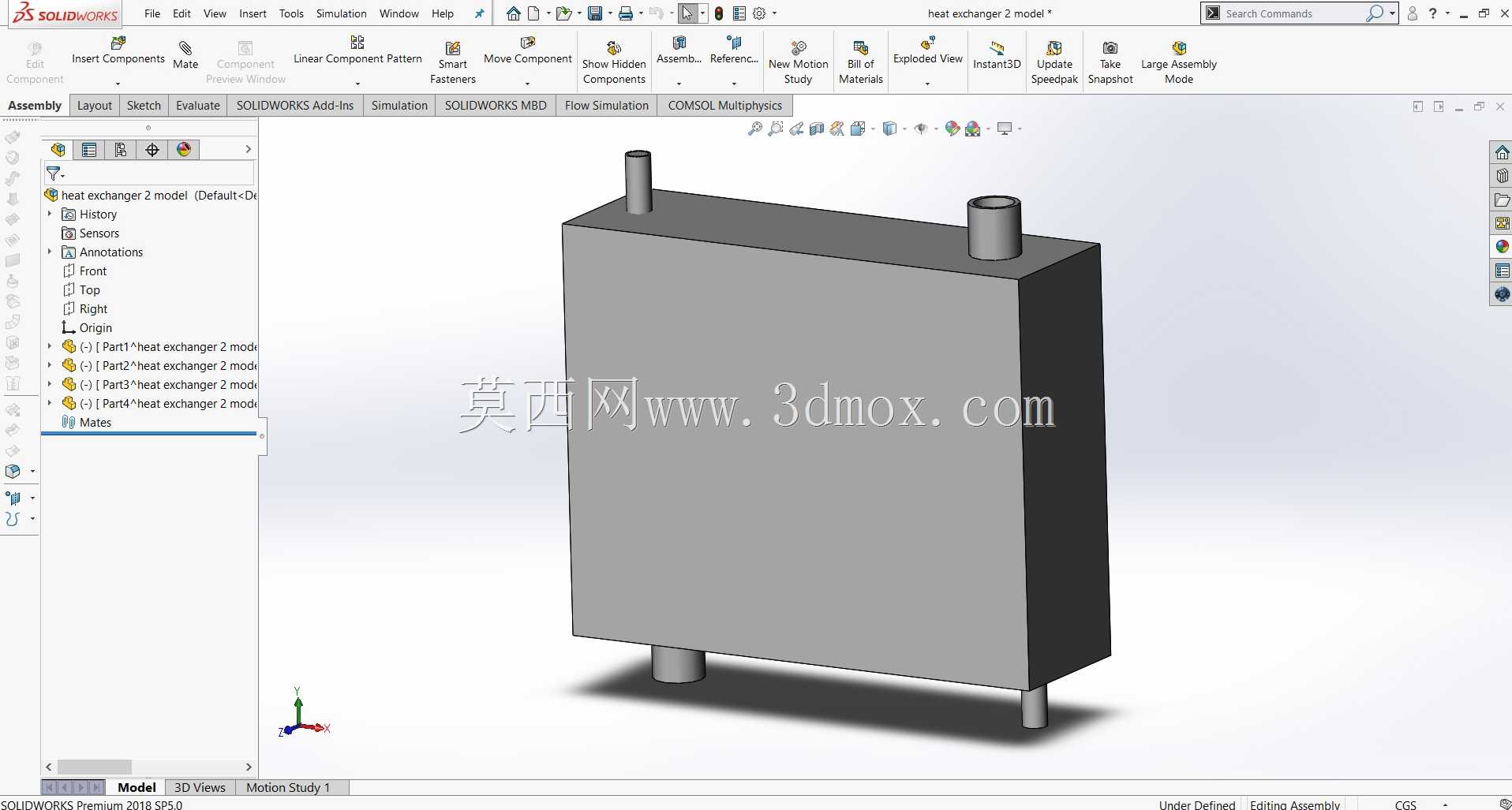

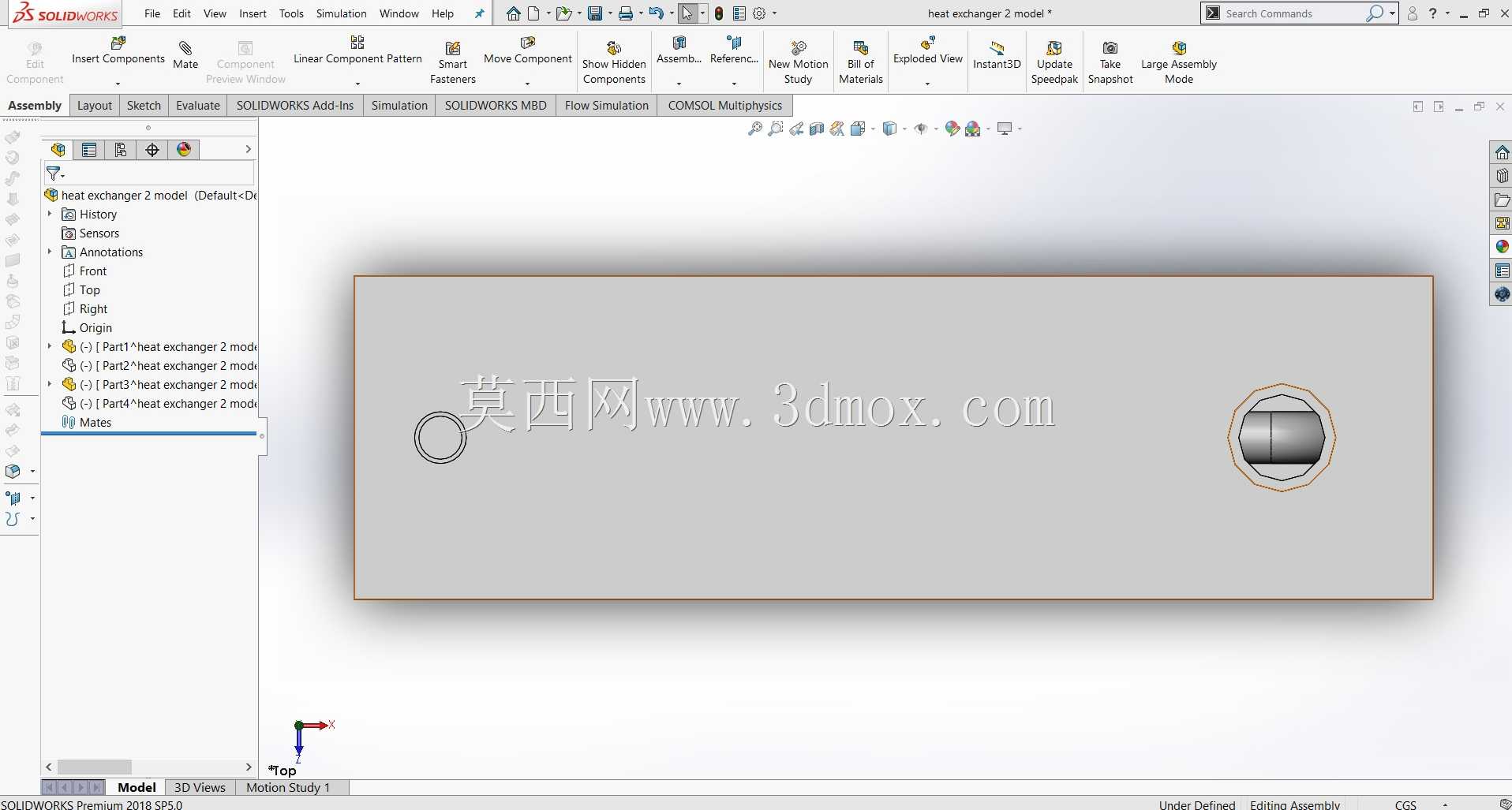

　　该换热装置采用立式长方体箱体作为主体承载结构，整体外形规整，四个角部向下延伸出支撑柱脚，可直接放置在设备机架平面或配套安装基座上，柱脚的布置避开了箱体底部的进出管路，既保证放置稳定性，也为底部接管预留出操作空间。箱体顶部设置两处向上伸出的管路接口，底部对应布置两处向下伸出的接管，四接口的排布对应两种换热介质的独立流道，可实现冷热流体在箱体内部的逆流或顺流换热，接口均采用圆柱直管形式，方便现场对接软管、硬管或快装接头。

　　从工程应用场景来看，这类小型箱体式换热单元常见于小型温控系统、实验台架、液冷散热回路、小型工艺加热或冷却工位，用来在两种流体之间传递热量，将一侧介质的热量转移到另一侧介质，实现升温、降温、余热回收或者温度恒定控制。相较于管壳式大型换热器，它的占地投影面积小，立式布置能够充分利用设备内部的竖向空间，在机柜、小型动力站、移动式温控设备里布置时更灵活。

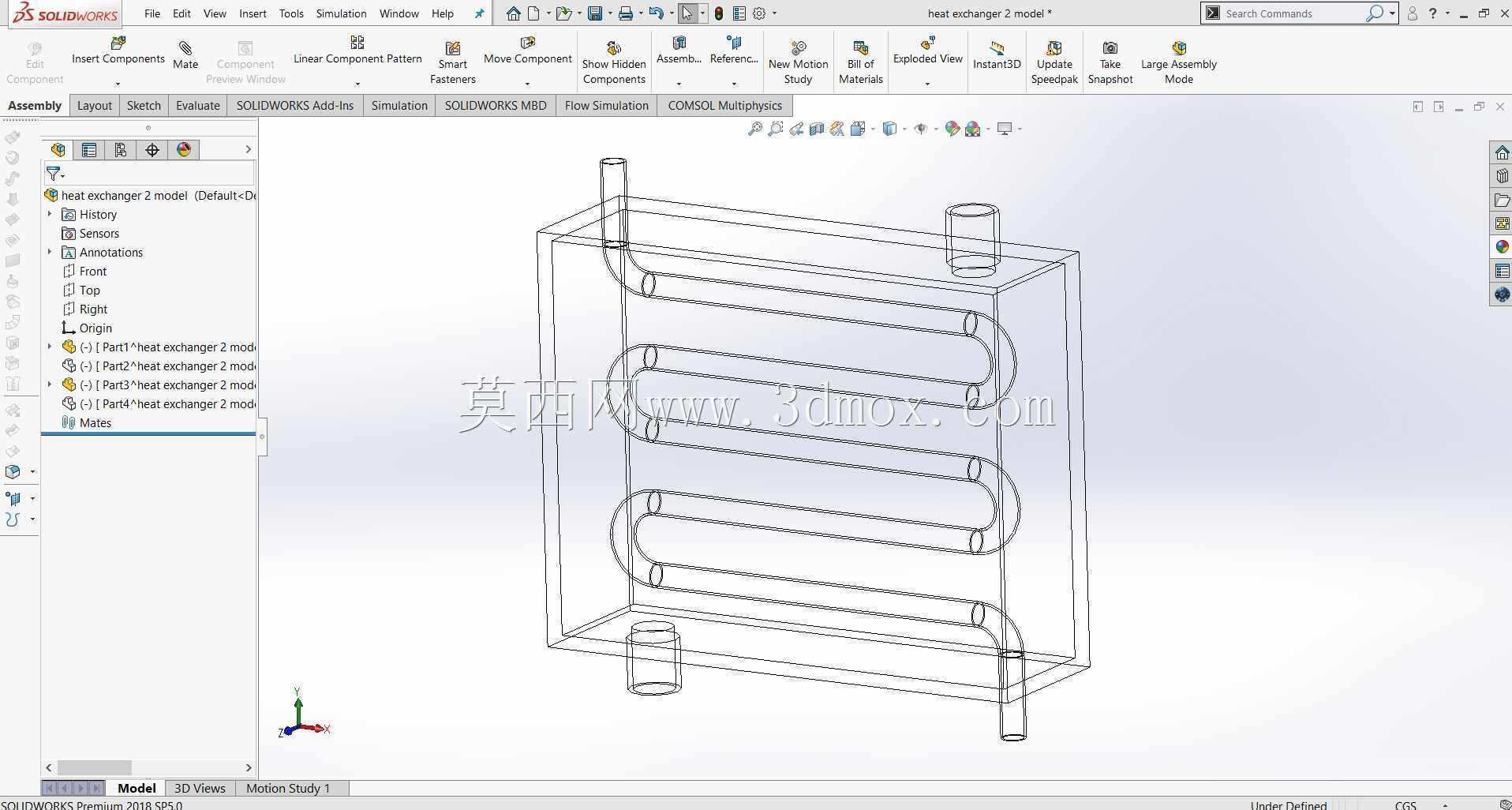

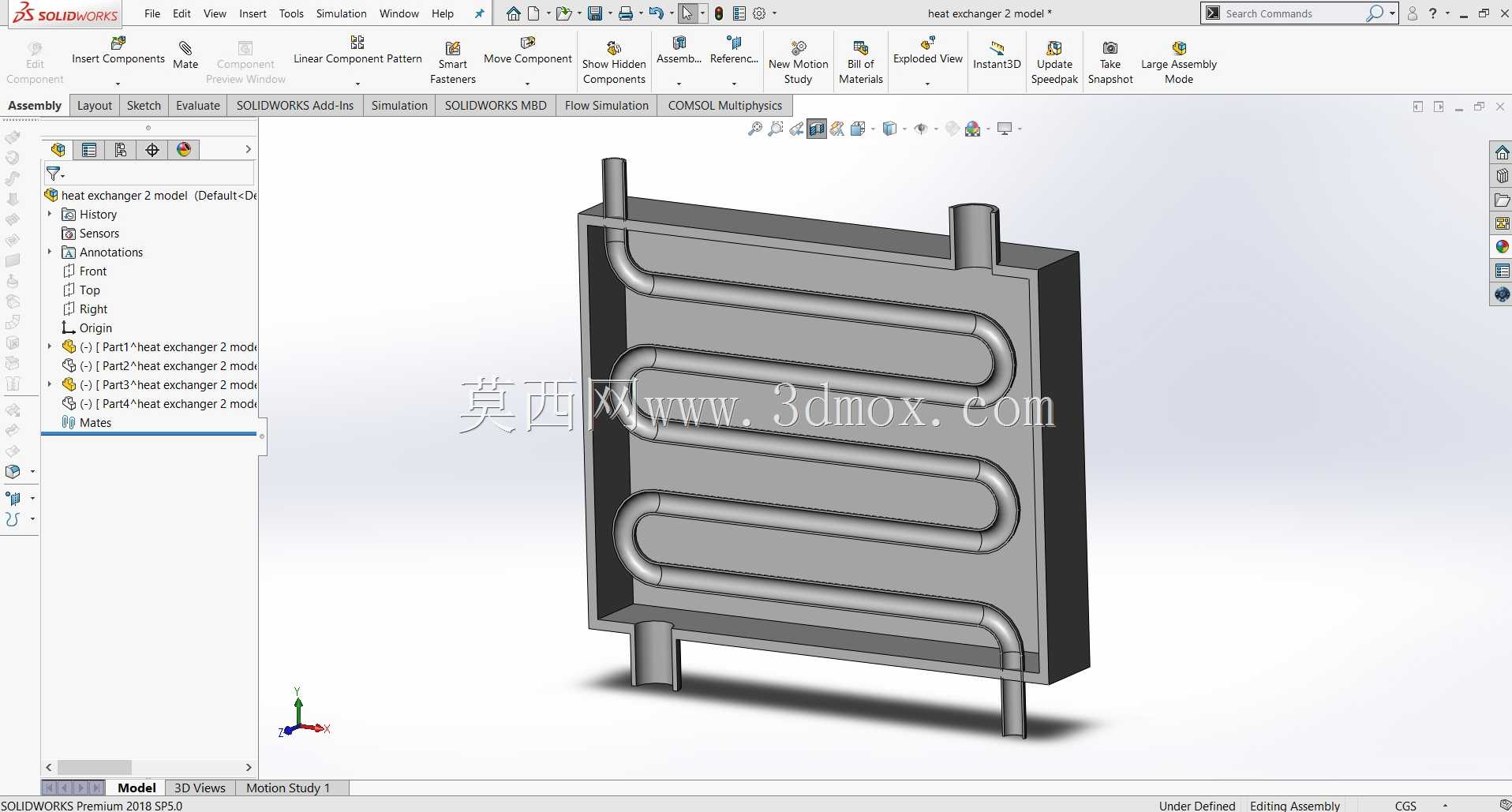

　　结构设计上，外壳为封闭矩形腔体，内部可布置换热芯体、流道隔板或者换热管束，外壳承担承压、密封和外部防护作用，四个外接接口分别贯通箱体内部的两组流道，互不串通。建模时需要重点保证接口的同轴度、伸出长度以及端面位置，避免现场配管时出现对接偏差；支撑脚的高度需要结合底部管路的弯曲半径、接头安装工具的操作空间来确定，不能为了压缩整体高度而过度缩短支脚，否则底部接管安装后会与安装面发生干涉。

　　安装边界方面，主体箱体的长宽高构成核心占位区域，顶部接管向上延伸、底部接管向下延伸，实际布局时要在接口外侧预留管道装拆距离，箱体侧面也要留出维护空间，方便检查密封、清理外表面或者接入测温测压元件。选型配套时，可根据换热量、介质流量、工作压力和温度参数确定内部换热面积，外部接口尺寸则要和管路通径匹配，降低流阻。该三维结构完整呈现了壳体、支脚、外接管路的相对位置关系，可直接用于设备布局校核、管路走向规划以及换热工位的结构干涉检查。
