三通立式法兰连接阀体结构设计

　　该零件属于管路系统中的三通连接壳体，常见于流体换向、支路分配或检测接口集成位置。立式主体承担主通道支撑，侧向接口用于外接支管、传感器或控制元件，底部带安装孔的法兰面则负责整机固定。实际布置时，需要同时校核三个通道的相对位置，避免接管后与周边机架、护罩或维护空间发生干涉。

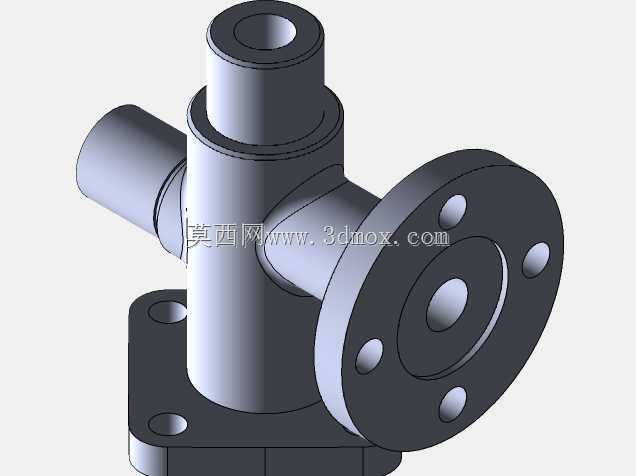

　　结构上采用竖向圆筒与横向凸台相交的形式，相交区域壁厚变化明显，是建模和铸造工艺处理的重点。内腔主通道直径较大，侧向支路孔径较小，交汇处需保持圆滑过渡，以降低流体阻力并减少局部应力集中。上端法兰用于连接阀盖、执行元件或管路端盖，侧向法兰用于外部器件对接，两个连接面均布置螺栓孔，孔位按圆周均布，能够保证装配互换性。

　　从尺寸边界看，底部安装面到顶部端面的总高约115，侧向接口中心到底座安装面约50，主体最大外圆约80，侧向法兰外圆约60。安装底板长度方向约110、宽度方向约70，板上开设4个Φ10孔，孔距可直接对应支架或面板定位。上端法兰同样设置4个Φ10均布孔，适合采用标准螺栓进行压紧连接。建模时应先建立三向通道中心线，再分别生成外轮廓、内腔、法兰和底板，最后处理倒角、退刀结构与安装孔阵列。

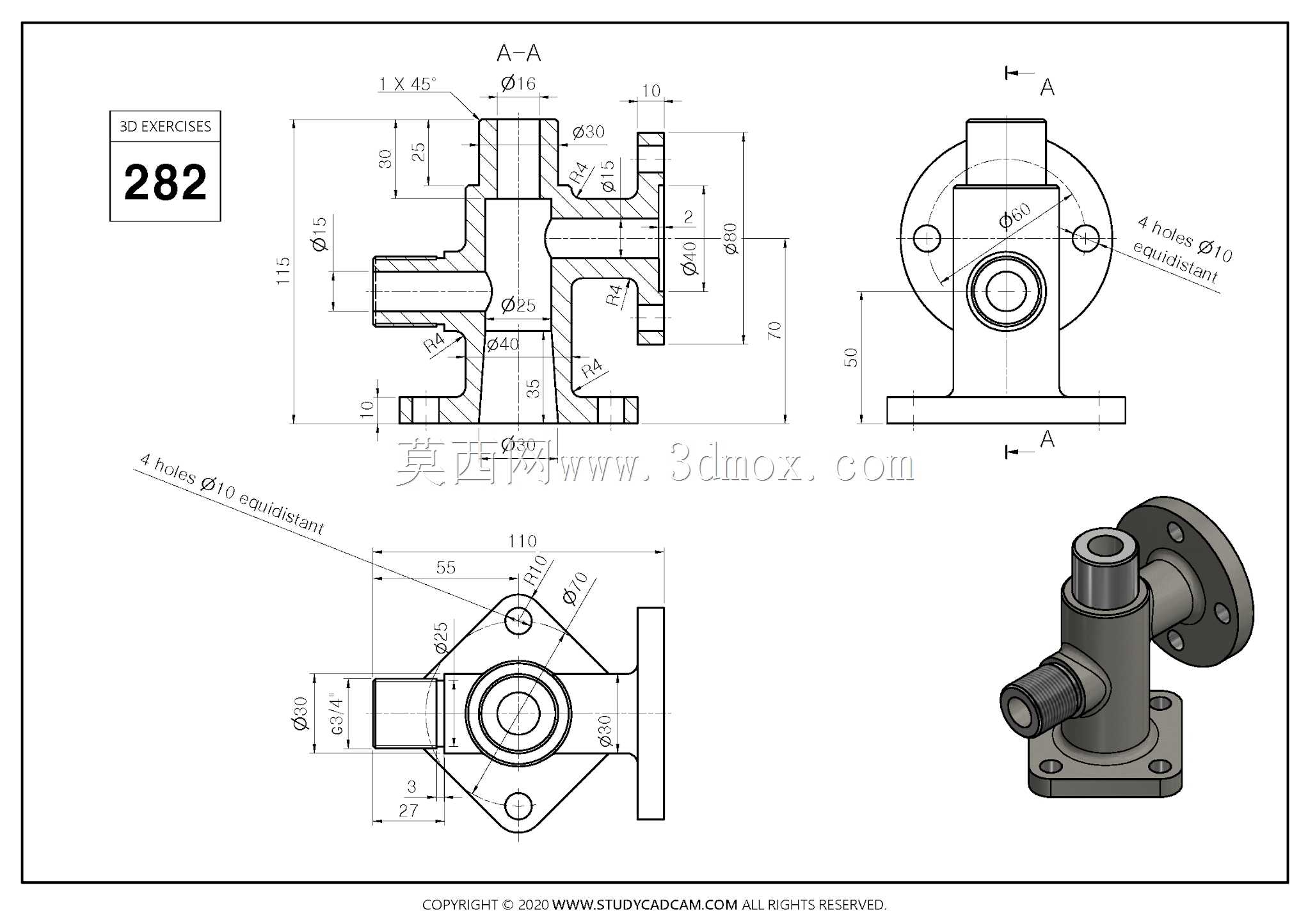

　　工程图表达采用剖视图、端面视图和俯视图结合的方式。A-A剖视能够清楚展示竖向通道、横向支路以及底部壁厚关系；侧视方向重点表达侧向接口高度和法兰孔分布；俯视方向则用于确认底板孔位、主体外圆和侧向凸台的投影关系。对于这类承压或承扭壳体，尺寸标注不能只关注外形，还需明确各孔径、孔深、法兰厚度、底板厚度以及相交圆角。

　　在设备选型和结构复核中，该类零件的价值不只在于连通管路，还在于把安装基准、密封面和外接接口整合为一体。底部法兰提供稳定支撑，上端和侧向法兰承担反复拆装任务，因此连接面平面度、孔位同轴度以及壁厚均匀性都直接影响使用可靠性。若用于油压、气压或水处理场景，还应结合介质压力、腐蚀条件和密封形式进一步核对材料与壁厚。三维建模过程中，保持各通道中心正交、法兰孔阵列准确、剖视区域壁厚连续，是后续出工程图、装配干涉检查和加工验证的基础。
