多铰接联动支撑摆臂结构件

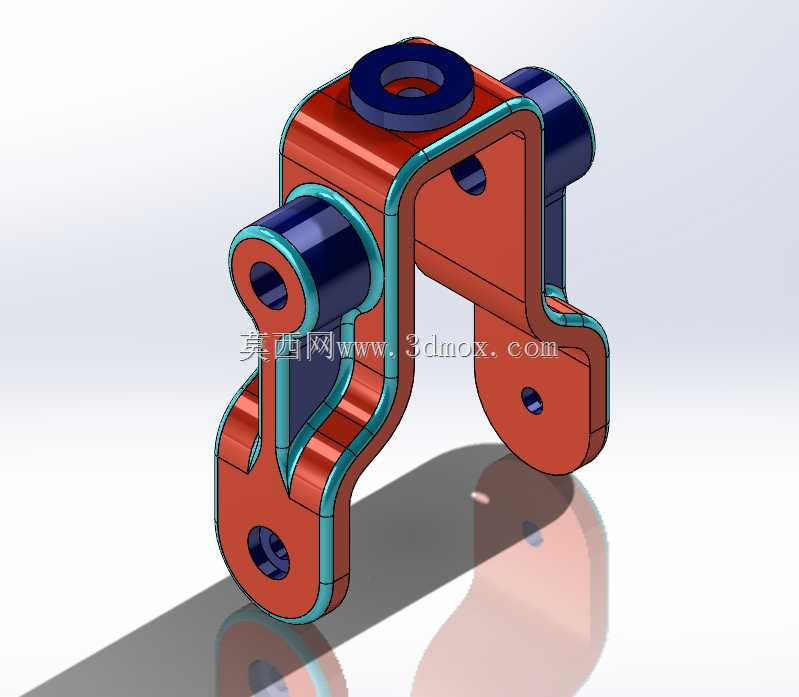

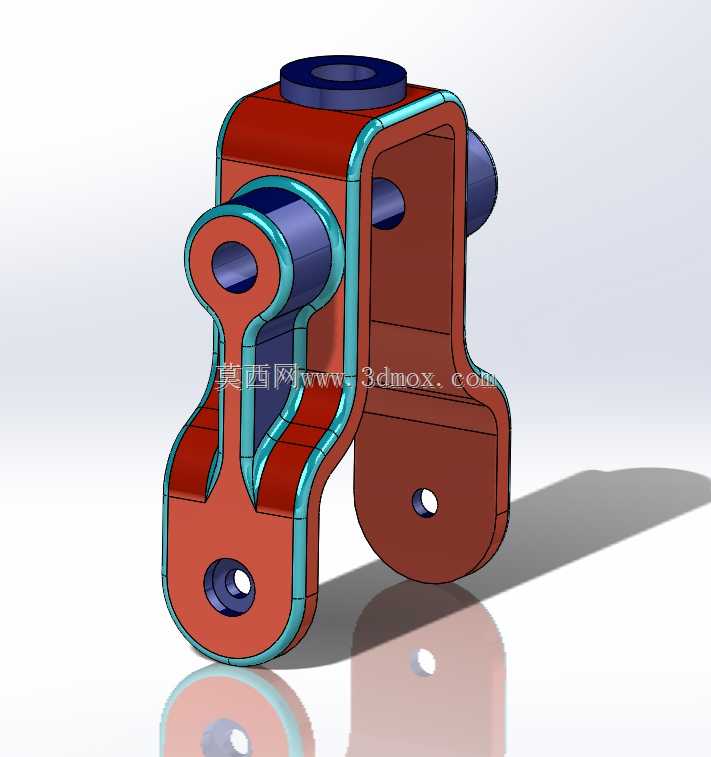

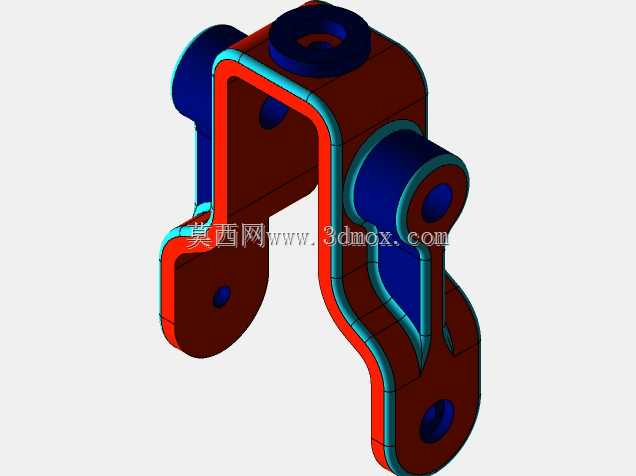

　　该铰接联动摆臂构件多用于中小型自动化执行机构、工装夹具联动单元以及轻载传动连杆系统中，承担多轴间运动传递、支点承载与行程导向的作用。零件整体采用弯折板式主体搭配三处同轴套筒凸台的布局，不同轴孔分别对应固定铰接支点、主动摆杆连接端以及随动执行端，可在平面摆动工况下将输入端的角位移转化为另一端预设轨迹的联动动作，常见于夹具开合机构、轻工设备进给摆杆、检测设备变位支撑等场景。

　　从结构受力角度看，主体立板采用不等宽弯折轮廓，在三个轴孔连接区域之间形成连续传力路径：顶部套筒作为主固定铰接位，承受整机机架传来的支反力，套筒轴向长度大于板厚，可增大与铰接销轴的配合接触面积，降低接触面压并减少摆动过程中的径向晃动；左侧横向伸出的套筒用于连接主动驱动杆或动力侧摇臂，工作中主要承受周期性推拉载荷，凸台根部与立板交接处做了加厚过渡，避免往复载荷下根部出现应力集中；下端两处带孔耳板分别作为随动输出端与辅助限位端，孔位周边局部加厚，保证销轴装配后铰接端面有足够的支撑宽度。

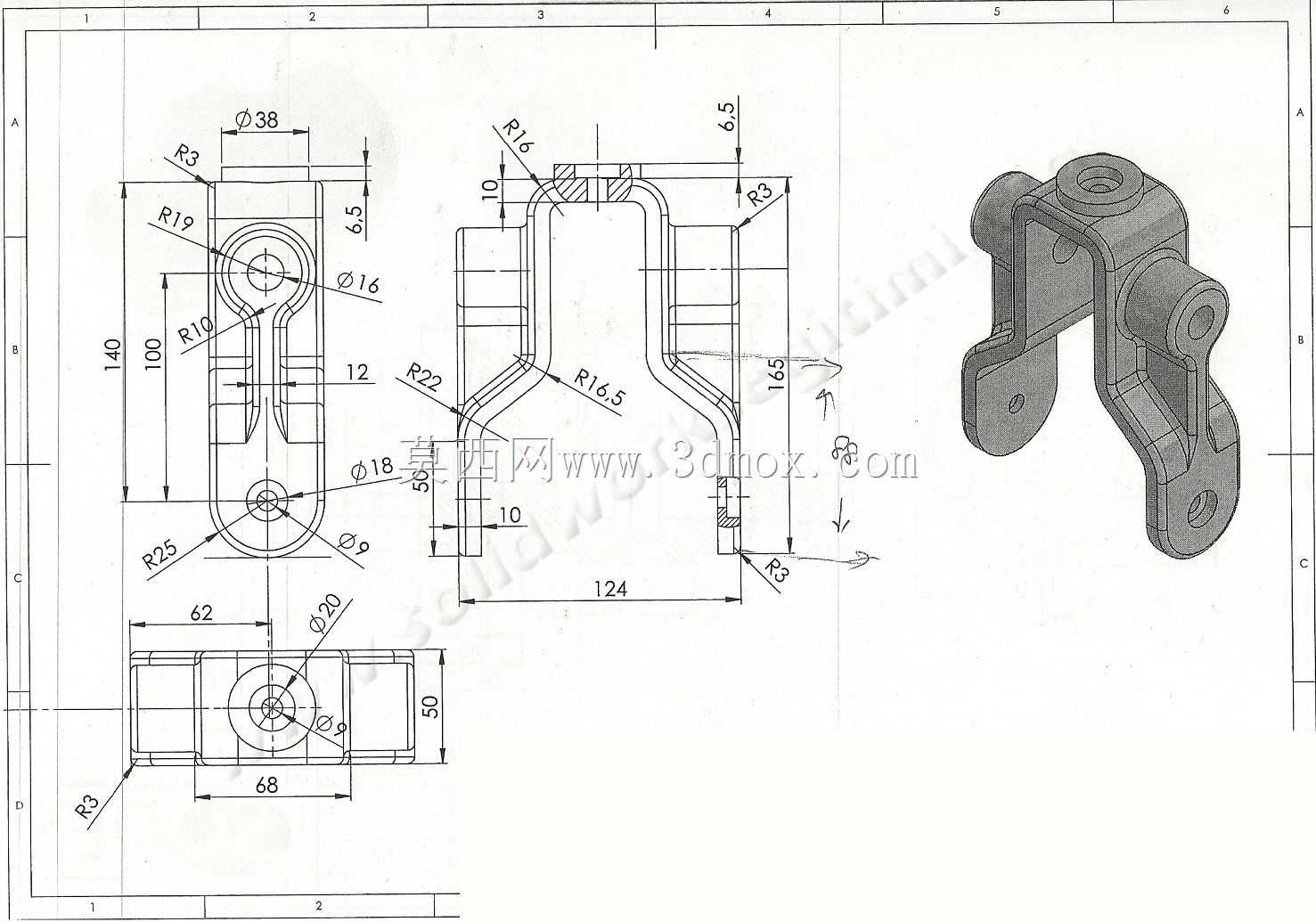

　　外形轮廓并非规则等厚直板，而是按照运动包络与安装边界做了随形裁切：立板中段开设的减重孔在不削弱主传力截面的前提下减少了零件自重，同时可作为装配时的对位观察口；板体边缘的翻边与凸缘结构提升了薄板类构件的抗弯扭刚度，让零件在承受侧向偏载时不容易发生板面翘曲。各轴孔的轴线存在明确的空间位置关系，建模时需先锁定顶部主孔基准，再按照连杆机构的中心距尺寸依次约束左右侧凸台与下端耳板孔的坐标，保证装配后各铰接点的杆长公差处于设计允许范围内，避免出现运动卡滞或死点位置偏移。

　　安装边界方面，三个方向伸出的套筒均预留了标准销轴穿入空间，轴向两端面需保持与孔轴线垂直，确保配合衬套或轴承端面能够贴合到位；下端耳板的开孔朝向与主体摆转平面匹配，装配后相邻连杆在全行程摆动中不会与立板本体发生干涉。零件外轮廓的多处圆弧过渡既对应了加工时的铣削走刀路径，也消除了锐边应力集中点，适合采用铸造后精加工孔位、或者板材焊接套筒后整体机加工的工艺路线。

　　建模过程中可先绘制主体立板的二维轮廓草图，拉伸得到基础板体后，再在各铰接点位分别拉伸凸台套筒，随后对所有交接位置添加圆角与拔模特征，最后统一完成各孔的切除与端面修整。这类摆臂件的核心设计要点不在于复杂曲面，而在于严格保证各孔中心距、轴线平行度以及配合端面的位置精度，只有这些基准尺寸到位，整机连杆机构才能实现顺畅的连续摆动，长期运行下也不易出现孔位偏磨、异响或传动间隙超差的问题。
