法兰式方形阀体回转连接组件

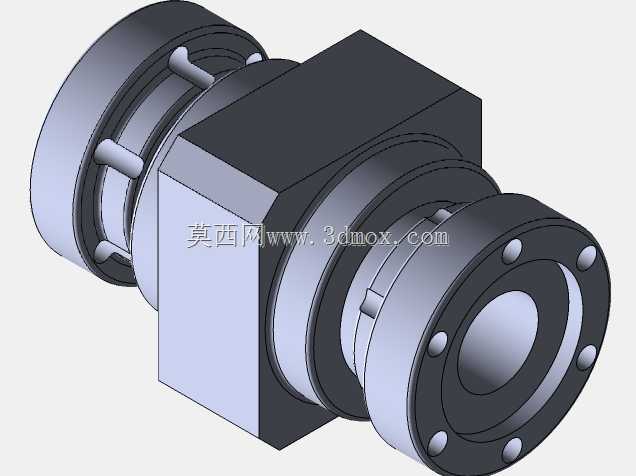

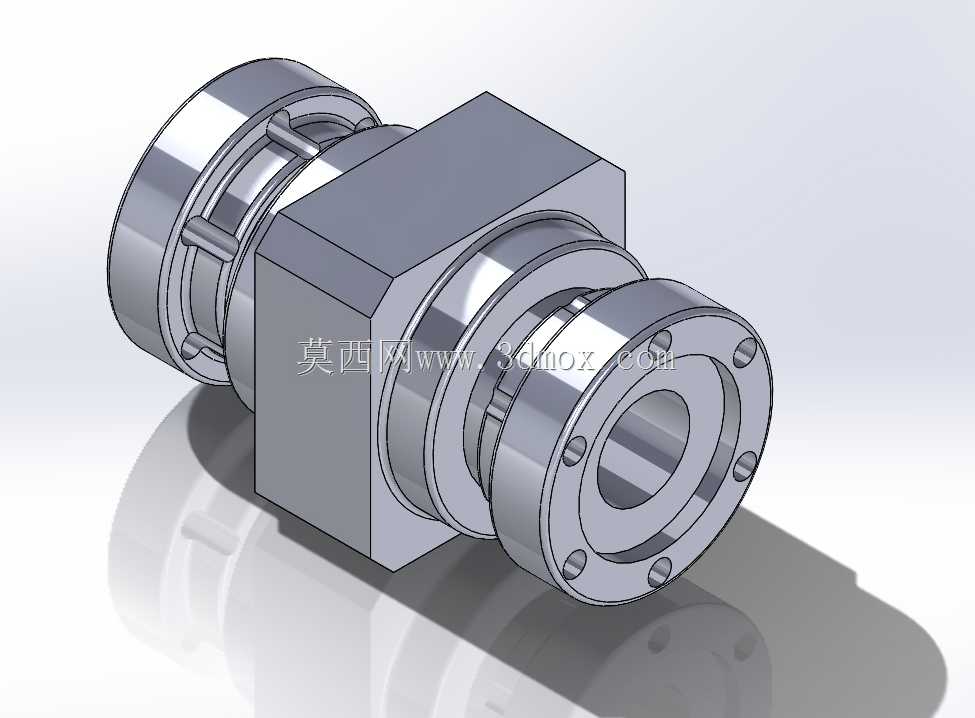

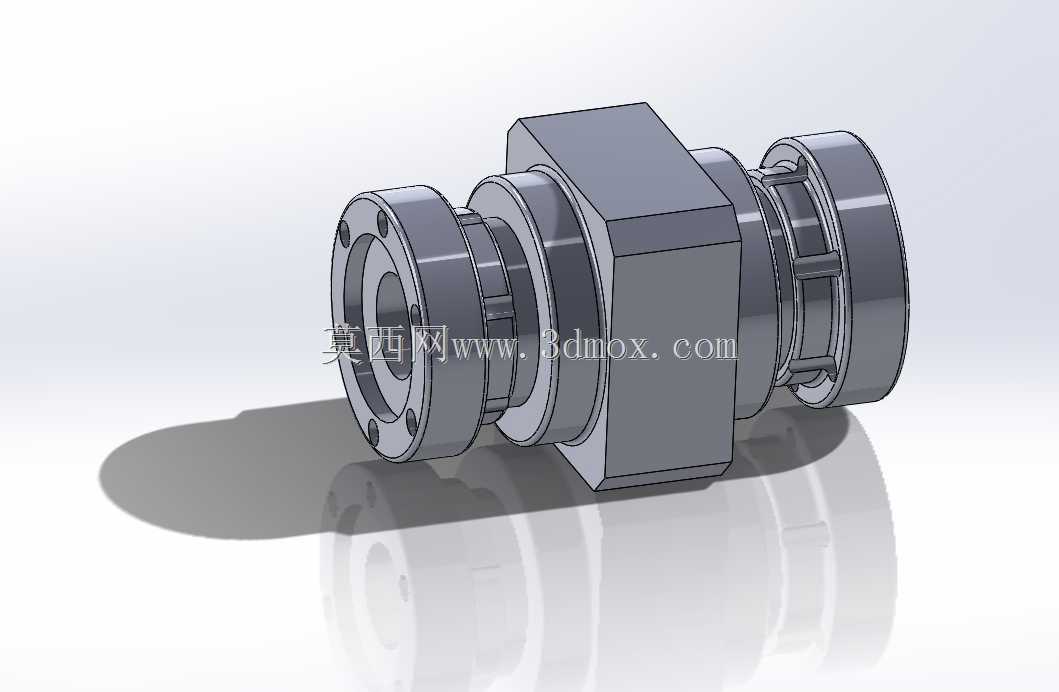

　　在流体管路、小型液压站以及模块化工艺管线的现场布置里，经常会遇到管路走向需要在紧凑空间内完成转接、同时又要保留检修拆装空间的情况，这套带方形中段的回转连接组件正是围绕这类需求搭建的练习结构。从整机外观来看，组件两端均采用带周向螺栓孔的圆形法兰盘作为对外接口，中段设置一块近似立方体的方形阀体座，两侧通过阶梯轴颈与法兰端盖衔接，整体沿同一轴线串联布置，没有多余的外伸支脚，属于典型的同轴直通式管路连接件。

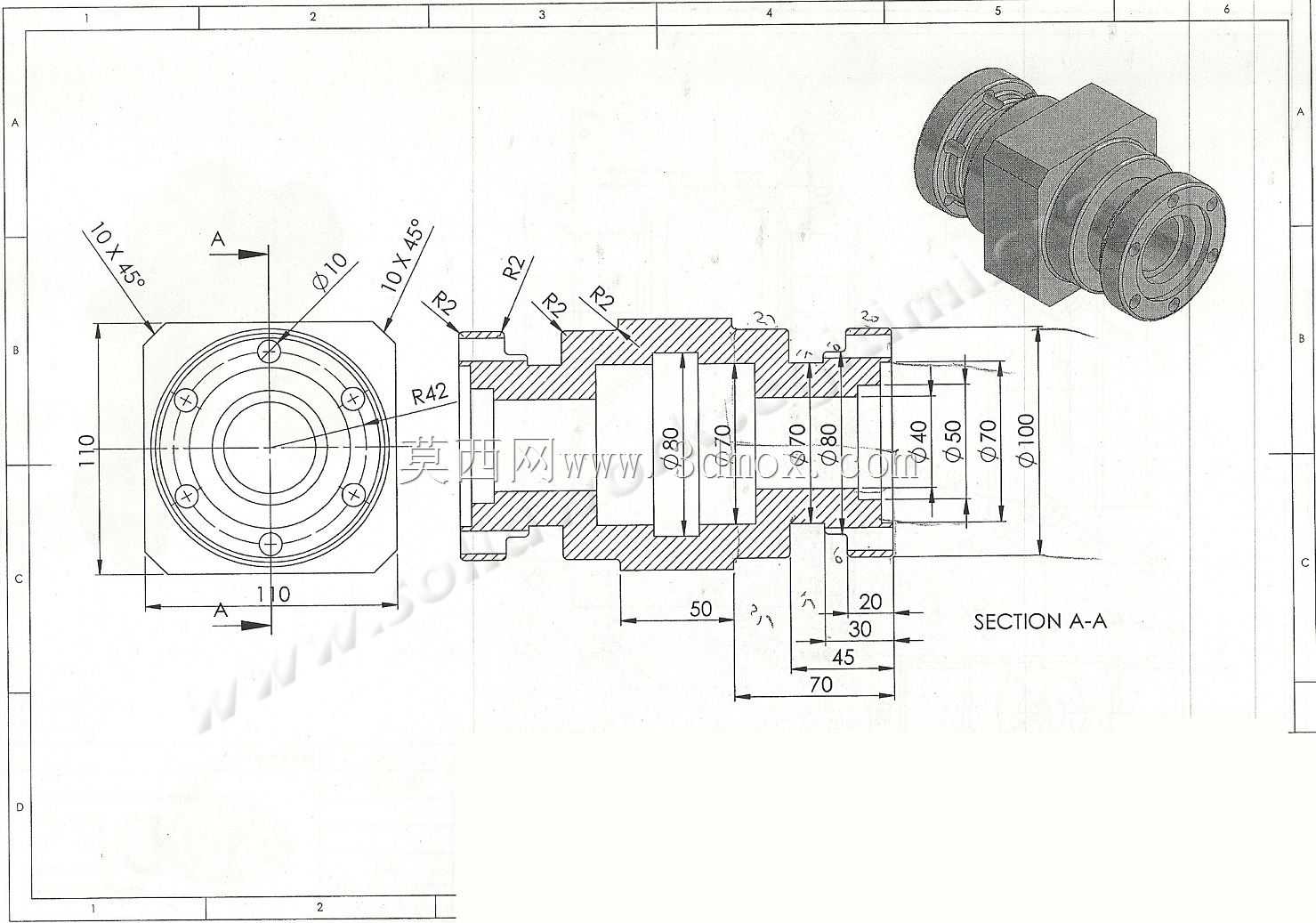

　　做结构设计时，最先要锁定的是两端法兰的安装边界。法兰端面上沿圆周均布了六个通孔，孔位所在的分度圆、法兰外圆厚度以及端面密封面的台阶高度，都需要和对接管路的配对法兰保持一致；建模过程中可以先在草图里绘制单侧法兰的外圆、内孔与螺栓孔阵列，再通过旋转特征生成法兰本体，螺栓孔直接用圆周阵列完成，保证六个孔的角度等分。法兰与中间轴颈衔接的位置做了明显的阶梯退刀结构，这一处台阶不仅是车削加工时的工艺退刀位，也在装配时充当端盖贴合的轴向定位面，实际选型时要核对台阶直径与配对密封件的内径匹配关系，避免装配后密封件被台阶棱边切割。

　　中段的方形阀体座是整个组件区别于普通直通管接头的核心部分。立方体结构相比整圆筒体，能够提供两个平行的机加工平面，现场安装时可以借助平面扳手或者卡位工装固定阀体，避免拧紧法兰螺栓时整个组件跟着转动；方形腔体内部沿轴向开通主流道，若后续需要扩展旁通接口、测压口或者节流阀芯，也可以在方形块的侧面直接加工垂直于主流道的安装孔，不必额外焊接凸台。建模时方形块与两侧圆筒轴颈采用合并为一体的实体结构，衔接处做了小圆弧过渡，既降低铸造或机加工过程中尖角处的应力集中，也避免热处理或承压工况下出现裂纹源。

　　从实际用途出发，这类组件常作为小型液压试验台、润滑系统或者中低压流体管线上的中间连接阀体使用：两端法兰通过螺栓与上下游管路对接，端面可加装O形圈或者非金属密封垫片实现静密封；中间方形腔体内部可根据功能需求装入简单的阀芯、节流套或者阻隔衬套，实现通断、流量调节或者介质转向的基础功能。由于整体外形沿轴向对称，安装时不需要区分特定的上下方向，管路排布时可以把方形块的平面朝向操作空间，方便后期使用扳手拆装侧面的堵头或测压接头。

　　尺寸与安装边界方面，整套组件的轴向总长度由两端法兰外端面之间的距离决定，径向最大轮廓出现在方形阀体座的对角位置，布置管线时要在方形块四周预留出至少大于螺栓头外形的操作空间，法兰端面上的螺栓孔外侧也要留出穿入螺栓、放入垫圈以及拧紧套筒的空间，不能紧贴墙面或其他管线布置。内部流道从一端法兰的中心通孔贯穿至另一端，流道直径在方形腔体处可根据通流需求适当扩大，形成小型容腔，降低介质流经时的局部流速，减少压力脉动。

　　建模思路上可以按照“先主轴后细节”的顺序推进：先绘制整体轴向剖面草图，通过旋转生成两端法兰、阶梯轴颈与内部主流道的基础回转体，再单独拉伸中段方形块并与回转体合并，之后在方形块与圆筒交接处添加过渡圆角，最后在两端法兰端面上绘制单个螺栓孔并做圆周阵列，切除出所有安装孔。倒角处理集中在法兰外圆棱边、内孔口以及方形块的尖角位置，既去除加工毛刺，也避免装配时划伤密封件。整个结构没有复杂的曲面特征，全部由旋转、拉伸、阵列、切除和圆角特征构成，特征树逻辑清晰，参数修改方便，调整法兰直径、孔数或者方形块边长时，只需修改对应草图尺寸即可快速衍生出不同通径规格的变体，适合作为管路连接件设计、法兰装配校核以及实体建模特征练习的典型案例，也能为后续出工程图、做装配干涉检查以及承压工况的简单受力分析提供完整的几何基础。
