螺纹驱动侧向压紧式手动夹紧机构

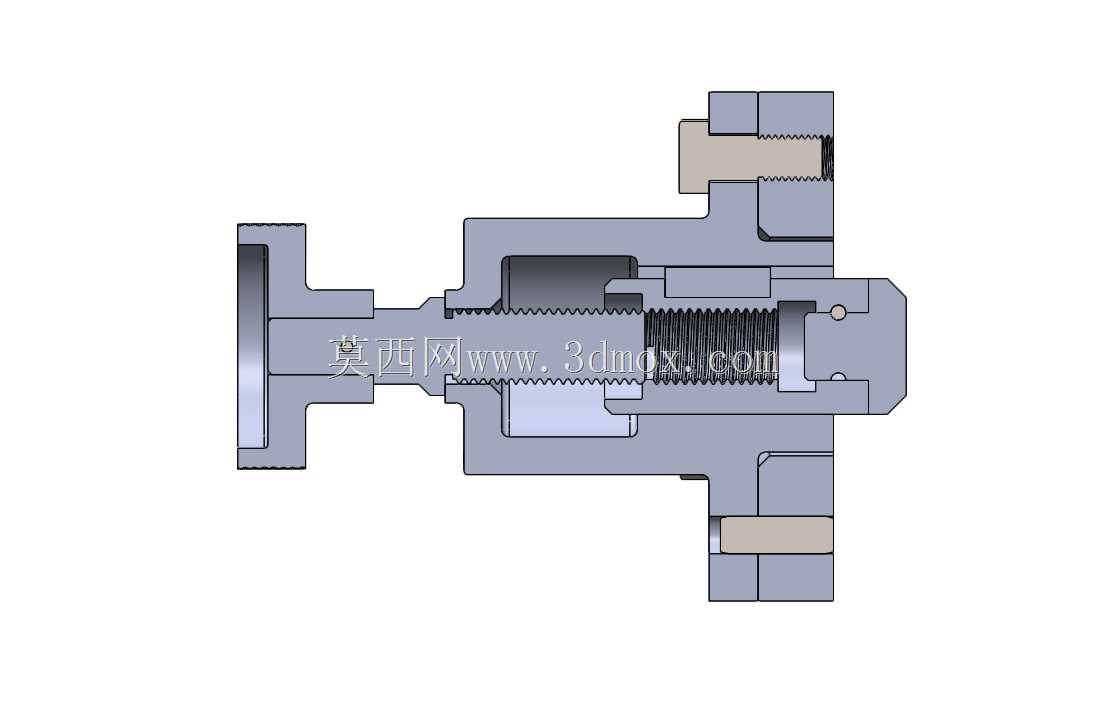

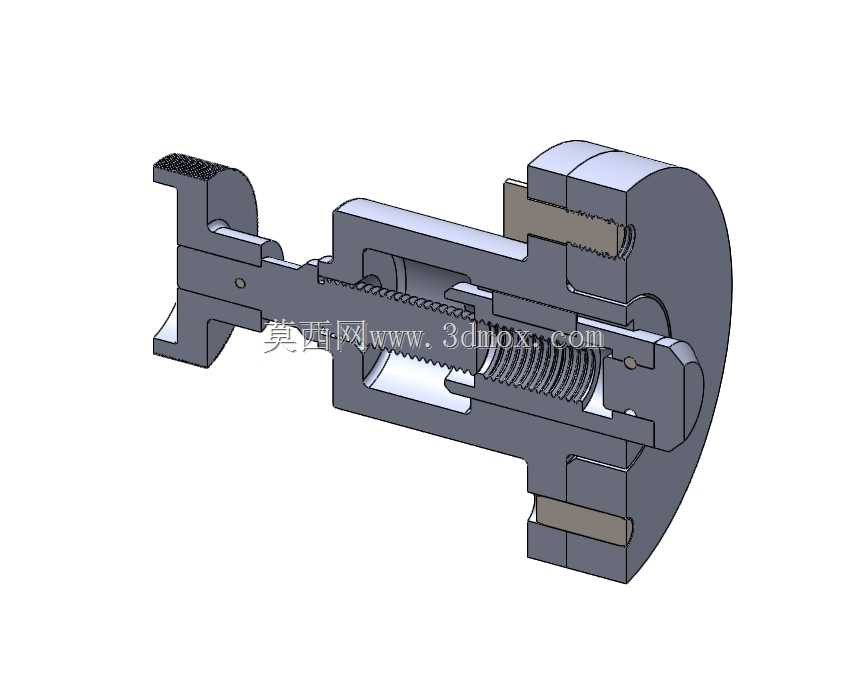

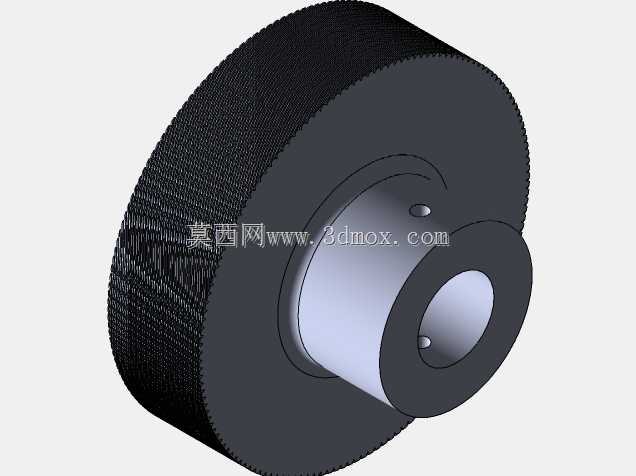

　　这套手动夹紧机构的核心逻辑，是把旋转输入转化为直线轴向推力，再通过端部的双侧压爪完成工件的侧向压紧。从剖面结构能看到，内部采用梯形螺纹副作为传动核心，相比普通三角螺纹，它的牙根强度更高，传动更平稳，在手动输入较小扭矩的情况下，就能在压爪端输出足够的夹紧力，同时具备一定的反向自锁能力，即便操作人员松开手柄，机构也不会因为工件的反作用力自行松脱，这一点在长时间装夹场景里非常关键。

　　从实际使用场景来看，这类机构常被集成在小型工装台、焊接定位夹具或者轻型装配工位上，用来固定薄板、小型机加工件或者线束定位板。它不需要外接气源或者液压站，完全靠手动操作，特别适合没有动力源的野外维修工位、教学实训台，或者小批量多品种的柔性生产单元。相比快速夹钳，它的夹紧行程更大，压爪的伸出量可以通过螺纹精确调节，适配不同厚度的工件；相比大型台虎钳，它的结构更紧凑，侧向安装的方式不会占用工作台正面的操作空间。

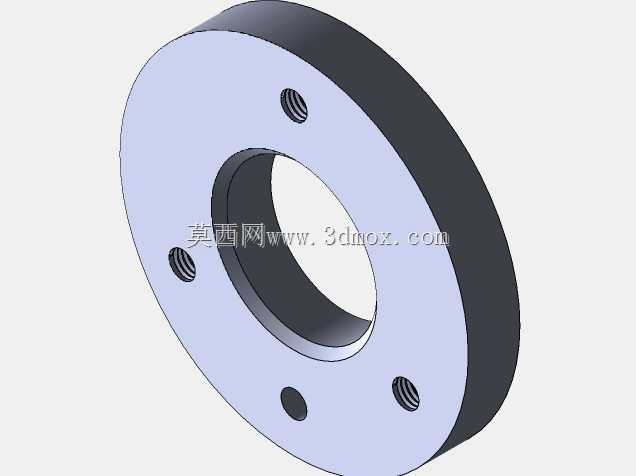

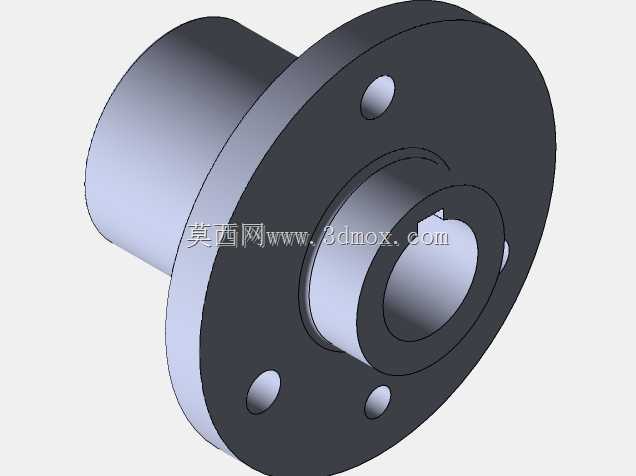

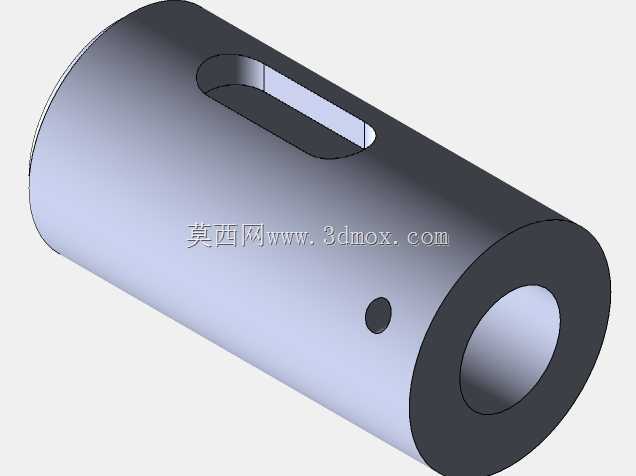

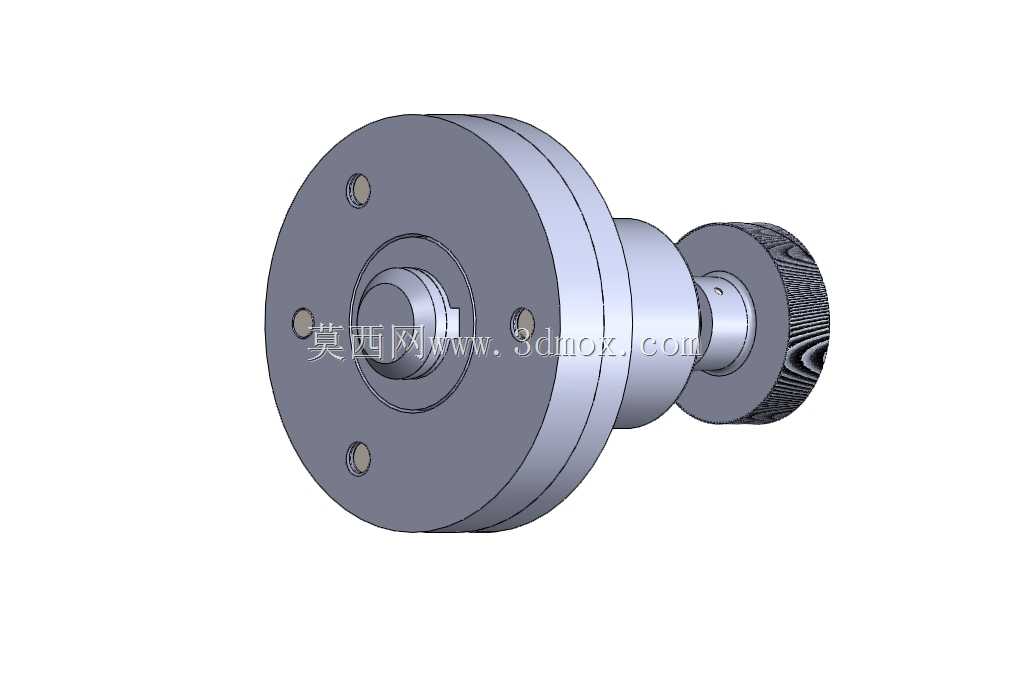

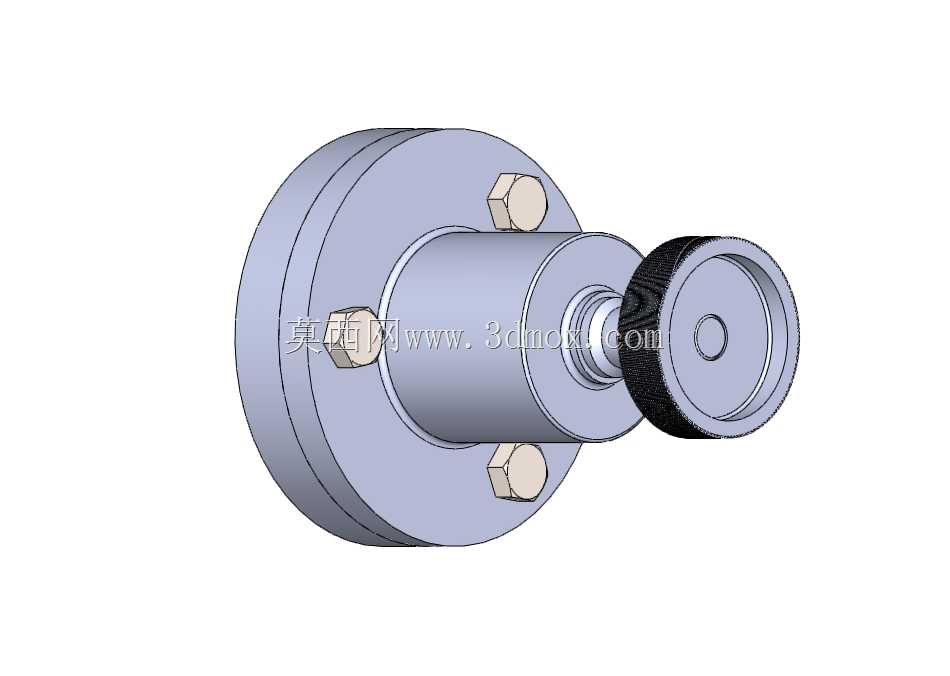

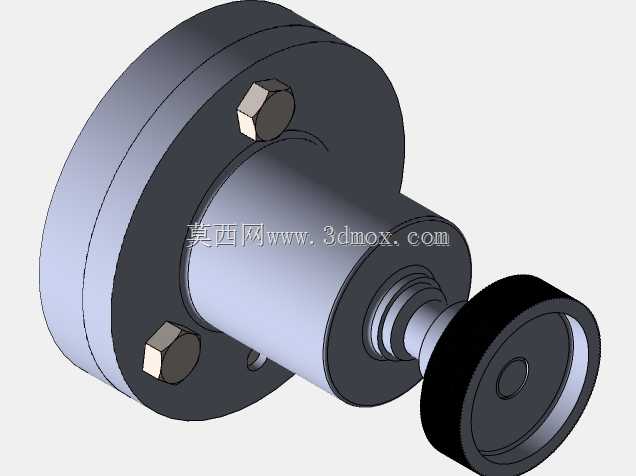

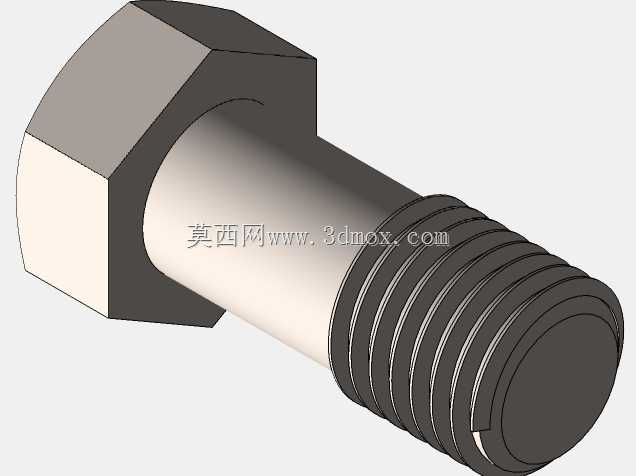

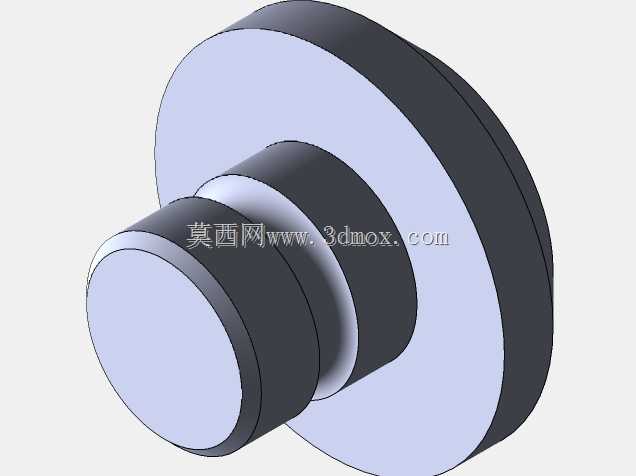

　　结构设计上，主体外壳采用一体式圆筒加侧向开口的布局，圆筒部分为内部螺杆提供同轴导向，开口槽则给压爪的直线运动留出避让空间。外壳尾部的法兰盘上预留了安装孔，可以直接通过螺栓固定在工装立板或者设备基座上，安装基准面与螺杆轴线的垂直度在建模时就做了约束，避免安装后出现压爪偏载、螺纹单边磨损的问题。前端的压爪做了分叉式设计，两个压紧点可以分散压力，防止薄工件被压出局部凹陷，压爪与螺杆的连接部位采用销轴铰接，允许压爪有微小的角度自适应，即便工件表面存在少量平面度误差，也能保证两个压紧点同时贴合。

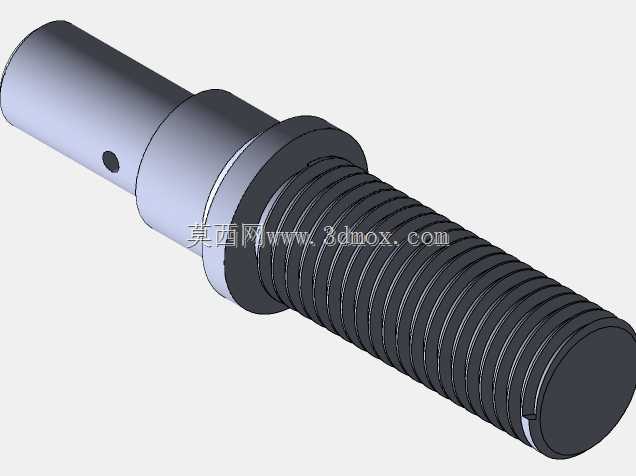

　　从安装边界来看，机构的轴向总长度控制在常规手动夹具的常用范围内，尾部法兰的外径小于主体外壳的最大轮廓，安装时只需要在基座上加工对应孔距的螺栓过孔即可，不需要额外的避让沉槽。侧向开口的宽度与压爪宽度匹配，既限制了压爪的周向转动，又能在压爪退回时完全收进外壳轮廓内，避免上下料时发生磕碰。内部螺纹段的长度覆盖了整个有效夹紧行程，末端设置了机械限位，防止螺杆旋出脱落；弹簧的布置则用来在松开螺纹时推动压爪快速回退，减少操作人员的空行程旋转时间。

　　建模过程中，各零件的配合公差也做了对应考量：螺杆与外壳导向孔采用间隙配合，保证手动旋转时没有卡滞；螺纹副保留合理的侧隙，补偿长期使用后的磨损；铰接销轴与压爪孔采用小间隙配合，兼顾转动灵活性与定位精度。整体没有复杂的曲面或者特殊加工工艺，所有零件都可以通过常规车削、铣削完成，制造成本低，维护时只需要定期在螺纹副和铰接点涂抹润滑脂即可。
