垂直循环式立体智能停车设备

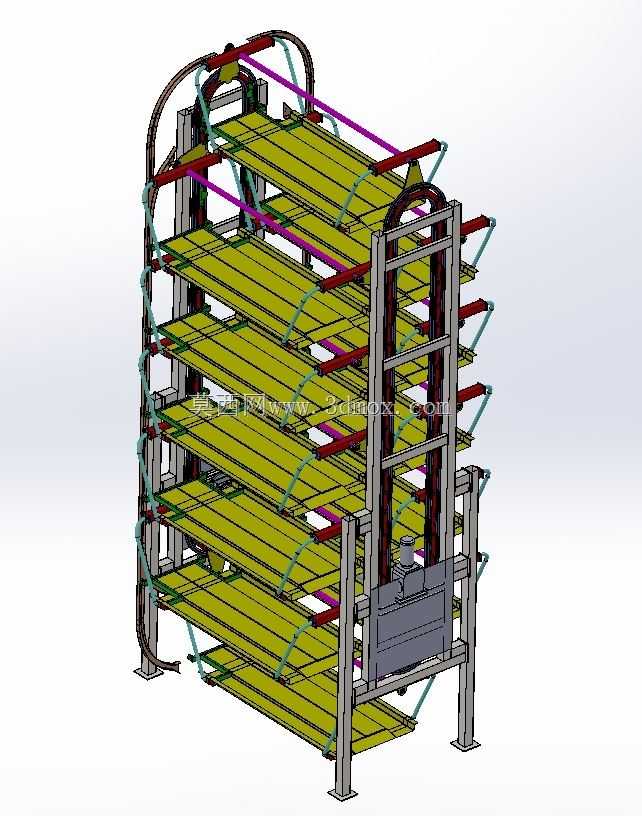

　　该模型呈现的是一套垂直循环式立体停车设备，主要用于在有限地面投影面积内成倍增加停车位数量，常见于老旧小区改造、商业综合体边角地块、医院及办公区配套等用地紧张场景。设备通过链条牵引载车板沿封闭环形轨迹连续运转，将目标泊位转动至出入口位置，驾驶员只需在地面层完成存取，无需进入设备内部坡道，也不必自行倒车入库，对驾驶技术要求较低。

　　从结构上看，整体采用前后两片刚架作为主承力体系，立柱与横梁通过螺栓连接形成稳定门形框架，顶部布置驱动轴、大节距输送链及张紧调节机构，底部设置从动链轮与防摆导向轨道。载车板为波纹板或型钢焊接构件，边缘设置挡轮块与导向斜面，用于约束车辆轮胎位置；载车板通过吊座与链条铰接，在循环过程中依靠自重保持水平，并沿侧向导轨运行以抑制晃动。驱动端通常配置减速电机、传动链轮、制动器及安全止逆装置，确保在满载偏载工况下启停平稳，并在断电或链条异常时防止溜车。

　　设计思路上，这类设备优先控制占地面积与净高边界。单组设备一般沿长度方向布置多个泊位，宽度方向只需满足一辆小型乘用车停放及两侧安全间隙，高度则随泊位数量增加而上升。建模时需重点校核载车板回转包络线、车辆外轮廓与立柱的安全距离、链条松紧边垂度、顶部驱动轴维护空间以及底部地坑或地面基础的承载条件。出入口处应预留驾驶员开门、取卡及识别设备安装空间，框架外侧需考虑防护围栏、检修通道和急停装置位置。

　　工程应用中，钢结构件需按循环交变载荷进行疲劳校核，连接节点应便于现场拼装；载车板与链条铰接点属于易损部位，应预留润滑和更换空间。电气控制方面，设备通过车位编码与编码器定位实现自动找位，并配合光电检测、超长超高检测、防坠落机构和人车误入检测，保障连续运行安全。该三维模型完整表达了框架、链条、载车板、驱动及防护等核心结构，可用于方案展示、结构干涉检查、基础条件确认及非标停车设备的选型论证。
