方形法兰式机械连接支撑构件

　　该方形法兰支撑构件在自动化产线、工装夹具及小型设备机架中应用广泛，主要承担轴系部件的定位、承载与连接功能。其中心开设大直径通孔，既可供传动轴、气缸杆或管线贯穿，也可作为轴承外圈、衬套的安装定位孔，孔壁与端面保持较高垂直度，以保证回转部件运转时的同轴度要求。

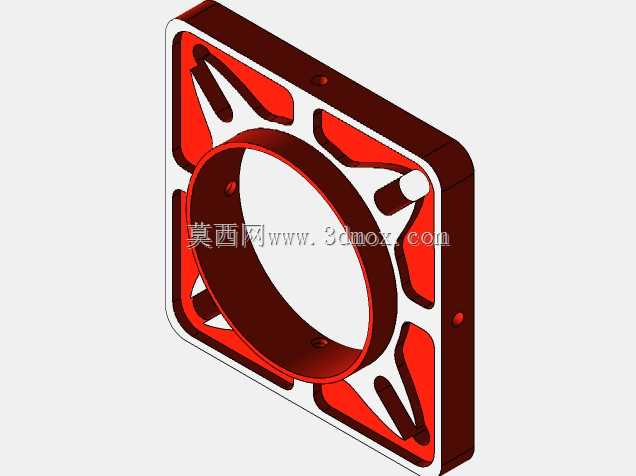

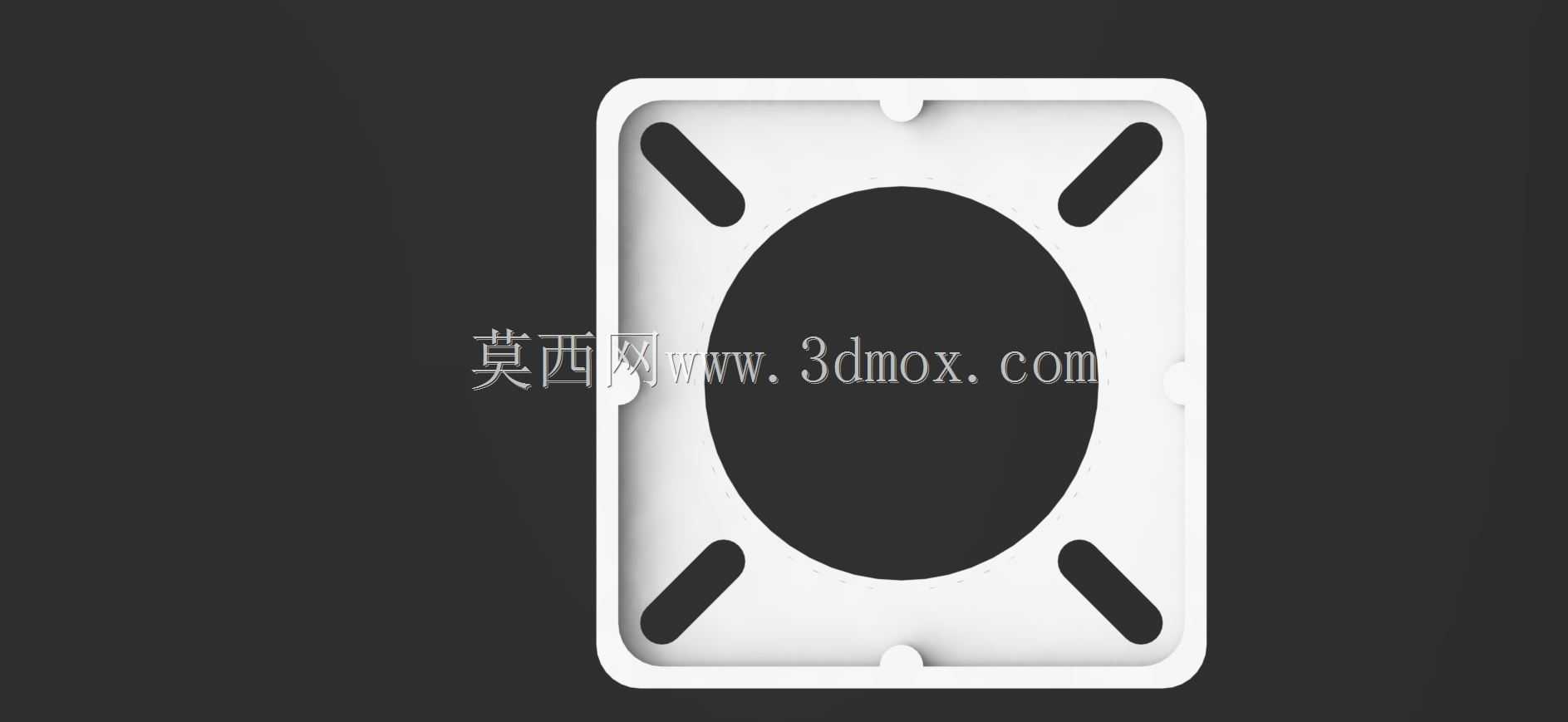

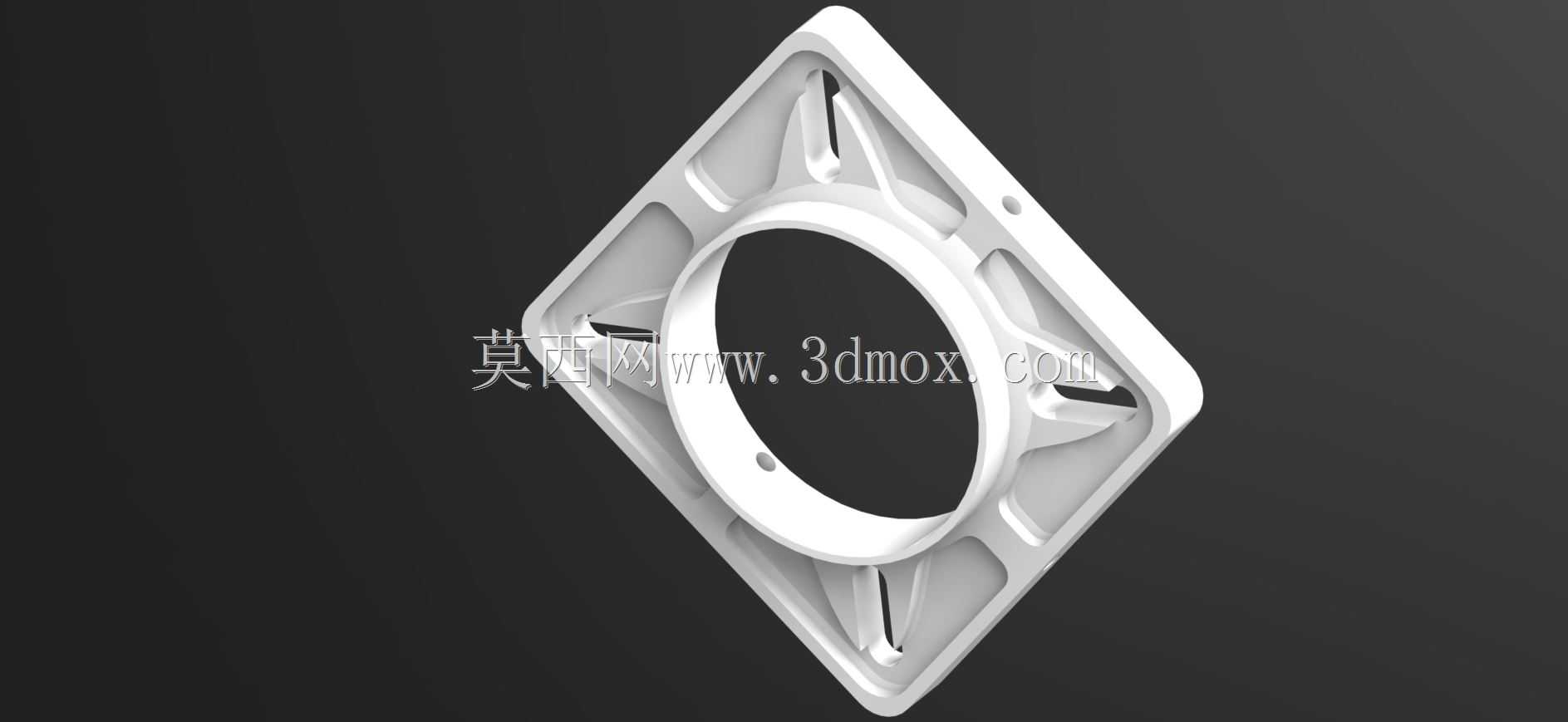

　　从结构受力角度看，构件四角预留安装孔，可通过螺栓直接固定在安装基板或设备面板上，方形外轮廓相比圆形法兰更便于在密集排布的工位中对齐边距，也能在有限空间内获得更大的支撑跨度。背部辐射状加强筋沿中心环向四角延伸，在不显著增加整体厚度的前提下提升了抗弯与抗扭刚度，可抑制部件受偏载时产生的翘曲变形，同时减轻自重、降低材料消耗。

　　设计过程中需重点控制安装面与中心孔的位置关系。四角孔位决定了构件的安装边界，孔中心距应与配套基板的孔系保持一致；中心孔轴线与安装平面的垂直度直接影响后续装入轴件的回转精度。加强筋的高度与过渡圆角需要兼顾刚性与铸造或机加工艺性，避免在筋根处形成应力集中；外轮廓边角做适当倒角，既减少锐边带来的装配划伤，也有利于脱模或切削排屑。

　　在实际选型与装配时，可先依据贯穿件外径确定中心孔尺寸，再根据负载大小核算法兰厚度与筋板截面。构件装入后，四角螺栓应按对角顺序逐步拧紧，使安装面均匀贴合，防止单侧压紧导致中心孔偏斜。若用于支撑旋转部件，还可在中心孔内增设轴承位或定位台阶，进一步约束轴向窜动。整体结构简洁、受力路径清晰，适合作为模块化设备中的基础连接单元使用。
