小型皮带滚筒输送机三维结构设计

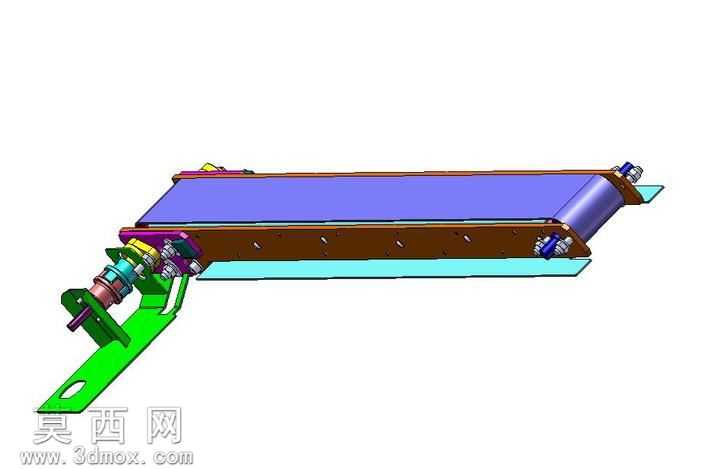

本模型为小型皮带滚筒输送机的三维结构设计，采用三维建模软件完成全参数化建模，整体结构紧凑精巧，适用于短距离轻型物料的输送作业场景。建模过程中严格遵循机械设计规范，对各零部件进行1:1等比例还原，从主体机架、输送皮带、两端传动滚筒与改向滚筒，到侧边张紧调节机构、端部驱动安装支架、固定连接件均逐一完成建模，各部件间的装配约束完全匹配实际设备的装配逻辑，可直接用于结构验证、装配模拟与工程出图参考。材质渲染阶段，针对不同部件的实际材质属性赋予对应材质：主体承载机架采用棕色金属烤漆材质，还原碳钢机架的表面质感；输送皮带采用深蓝色哑光橡胶材质，模拟工业输送皮带的表面纹理与哑光特性；端部滚筒采用金属亮面镀铬材质，体现滚筒表面的加工光洁度；侧边的张紧调节支架采用亮绿色喷塑金属材质，区分不同功能部件的同时还原设备的外观涂装；各类紧固件、轴承组件均赋予对应金属材质，提升模型的真实感与辨识度。结构设计上，该输送机采用一端驱动、一端张紧的布局形式，驱动端预留了电机与减速器的安装接口，可适配不同规格的驱动组件；张紧端设计了可调节的腰型孔结构，配合调节螺栓可实现皮带张紧度的灵活调整，适配不同使用工况下的皮带松紧需求；机架两侧设计有延伸的导向边，可避免输送过程中物料偏移掉落；底部的安装支架预留了固定孔位，可直接将输送机固定在工作台架或生产线上。设计思路围绕轻型输送场景的实用需求出发，在保证结构强度的前提下尽可能简化整体结构，减少不必要的冗余部件，降低设备的制造成本与维护难度，同时兼顾安装调试的便捷性，张紧结构、驱动接口的设计均考虑了现场安装与后期维护的操作空间，无需复杂工具即可完成皮带更换、张紧度调节等日常维护操作。模型各零部件间无干涉问题，装配关系清晰，可直接用于运动仿真模拟，验证滚筒转动、皮带运行的动态效果，也可作为非标自动化设备设计中的输送模块参考，直接适配到各类自动化生产线的布局设计中。
