倾斜式皮带输送设备三维结构设计

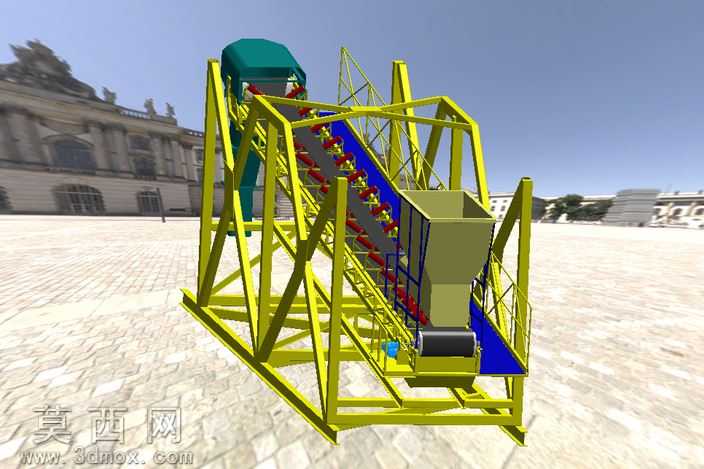

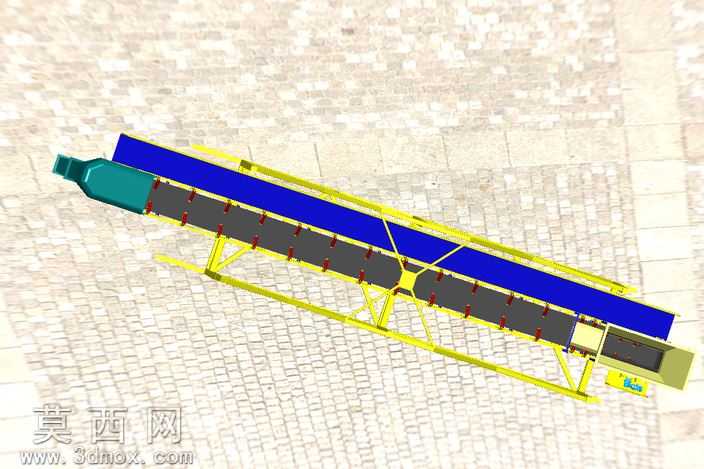

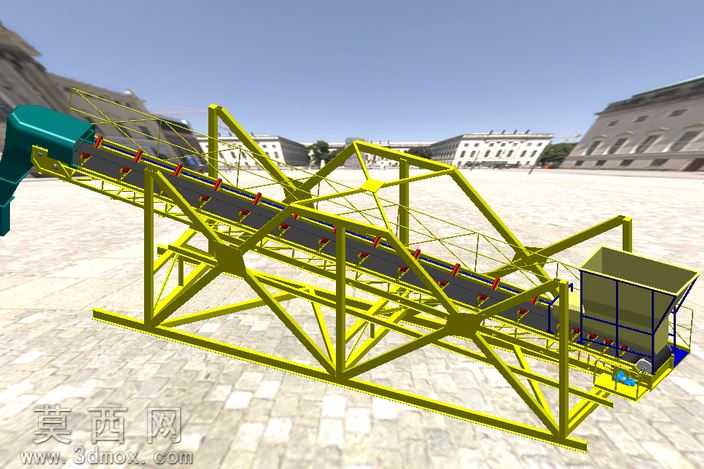

本作品为倾斜布置的带式输送设备三维建模成果，建模过程中严格遵循散料输送设备的工程设计规范，对设备各组成部分进行了1:1比例的参数化建模。整体结构采用桁架式机架作为承载主体，建模时对型钢杆件的连接节点、交叉支撑结构进行了精细化还原，每一处杆件的搭接位置、焊缝预留间隙都参考实际焊接工艺要求设置，确保机架模型既符合力学承载逻辑，也具备生产加工的参考价值。设备的输送面采用倾斜布置形式，建模时精准设置了输送倾角，适配散状物料从低位料斗向高位卸料点的提升输送需求，头部设置驱动端护罩结构，尾部设置接料斗组件，接料斗的容积、导料角度都按照散料堆积特性进行设计，避免物料输送过程中出现撒料、卡滞问题。皮带部分采用柔性材质模拟，建模时还原了皮带下方的托辊组排布，包括承载段的槽型托辊、回程段的平行托辊，同时对皮带的张紧结构、清扫器组件都做了完整建模，确保输送回路的结构完整性。渲染阶段针对不同部件赋予了对应材质属性，机架部分采用工业黄的金属漆材质，还原工程设备的常规涂装效果，皮带采用黑色橡胶材质，表现出橡胶的哑光粗糙质感，驱动护罩、接料斗部分采用深绿金属材质，金属部件的反光度、粗糙度参数都经过反复调试，最终渲染图呈现出接近真实工业设备的视觉效果。设计过程中充分考虑了设备的使用场景，针对散料输送过程中可能出现的皮带跑偏、物料滑落问题，在模型中预留了防跑偏挡辊、物料挡板的安装位置，整体结构模块化拆分清晰，各部件之间的装配关系明确，可直接用于设备方案展示、结构校核以及生产加工的参考依据，完整还原了斜置皮带输送机从进料到卸料的全流程结构逻辑。
