PE膜热收缩包装通道设备结构设计

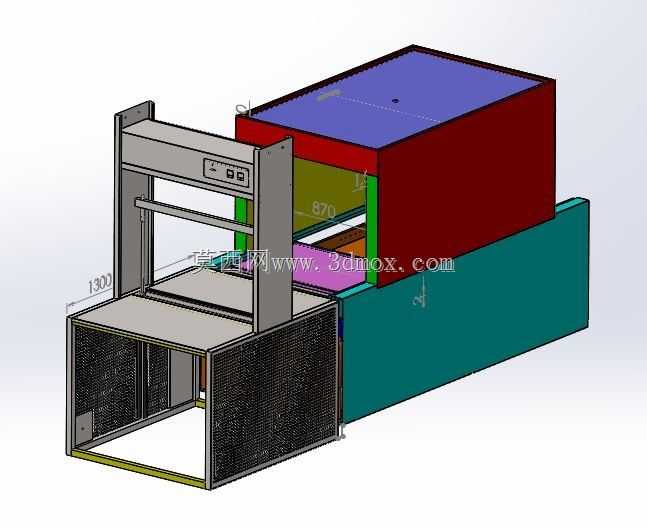

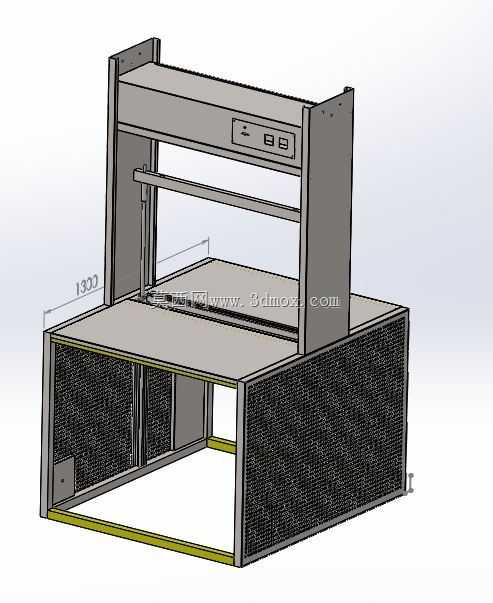

　　这套结构把封切工位与热风循环收缩腔整合在同一机架上，进料端预留人工或前段输送对接空间，出料端直接衔接后段冷却、装箱或码盘工位，适合食品、日化、五金、汽配等行业的单体集合外膜包装。现场布置时，整机长度方向需留出操作维护距离，进料侧要保证套膜、封切动作的人员站位，收缩腔顶部和侧部应预留热风组件、温控元件的检修空间，底部则要考虑地面水平度、输送线高度对接以及电气走线。从结构拆分来看，前段为L型封切机构，立柱支撑横梁并承载切刀、压膜与驱动组件，工作台面采用网孔或平板承托结构，方便工件推入并完成膜料对折、封合与切断；后段为长条形隧道式收缩腔，腔体内部布置热风循环风道、加热元件和输送辊道/网带，外护板采用多层结构以降低表面温升，

　　减少车间环境热辐射。设计时优先处理封切与收缩的节拍匹配：封切完成的工件必须平稳送入隧道，不能出现卡滞、刮膜或移位；输送速度需要与加热温度、膜材收缩率联动，保证PE膜在腔体内逐步受热均匀收缩，避免局部过热起皱、边角翘曲或封线开裂。机架主体采用型钢与钣金折弯件组合，关键受力位置布置加强筋，封切横梁需控制挠度，保证切刀闭合时整条封线压力一致。收缩腔内部风道走向经过对称布置，热风从上下或侧向循环送出，减少腔内温差；护板与内胆之间预留保温层安装空间，既降低能耗，也避免操作人员误触烫伤。外形边界上，进料台高度按常规人工操作设定，封切开口尺寸决定可通过工件的最大宽高，隧道长度则对应工件在高温区的停留时间。三维建模过程中，

　　需要同步校核输送面的直线度、封切压合的平行度、链条或网带的张紧调节行程，以及门板、护罩拆装时与周边机架的干涉关系。电气元件、加热模块和风机的安装位要预留接线与散热空间，传感器布置在进料、封切和出料位置，用于节拍联锁与异常停机。整体结构兼顾连续作业稳定性、维护便捷性与车间布局适配性，可作为标准热收缩包装线的核心单元，也可根据工件尺寸、膜材类型和产能要求调整封切开口、腔体长度及输送配置。
