多向法兰连通腔体机械阀体结构

　　该结构件属于管路系统中的多通连接壳体，在流体输送、工艺管线、小型泵站及通讯配套管路中承担介质转向、接口对接与外部承载的作用。建模时先从中部圆筒形主腔入手，确定介质流通的主通道直径与壁厚，再围绕侧向方形法兰面布置螺栓孔，保证与相邻管路、阀盖或执行元件对接时孔位同轴、贴合面平整。顶部方形安装法兰通过两侧斜向加强筋与主筒体衔接，筋板走向顺着装配受力方向布置，既减少法兰受压时的局部翘曲，也避免腔体在螺栓预紧后出现应力集中。

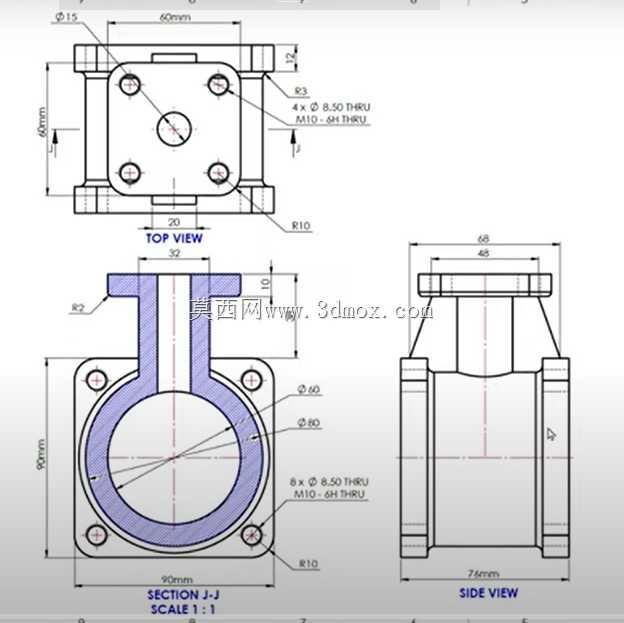

　　从安装边界看，筒体两端采用带圆角的方形法兰，四角预留通孔，侧向大口径圆孔用于接入直通管路；顶部法兰面略高于筒体，孔位按矩形阵列分布，可直接固定盖板、传感元件或上部功能模块。各法兰端面均保留均匀的密封贴合宽度，圆角过渡处没有突变壁厚，铸造或机加工后不易在转角产生缩孔与裂纹。

　　结构设计中把腔体内部流道与外部安装面分开处理：内部以圆滑曲面保证介质通过时阻力较低，外部则通过加厚法兰根部、增加筋板和规整凸台来承受管路拉力、螺栓锁紧力及设备振动。方形法兰相比圆形法兰在有限空间内更便于定位，侧边平面也可作为加工找正基准；筒体上的小凸台用于辅助定位或安装附属小件，位置避开主螺栓通道，装配时不会与扳手空间冲突。

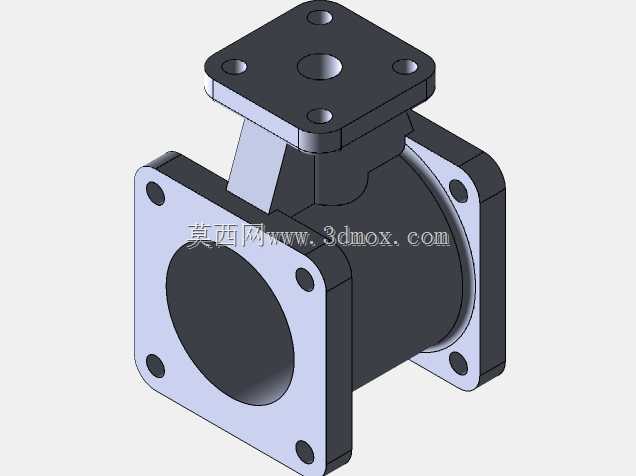

　　三维建模过程中，先建立主腔回转体，再叠加侧向法兰块和顶部安装板，随后对相交区域做实体合并与圆角修整。螺栓孔采用统一规格阵列，孔径与法兰边距满足常规紧固件安装要求；各接口端面设置为同一装配基准，便于工程图中直接标注同轴度、面轮廓度和孔位尺寸。整体外形紧凑，三个方向均有明确连接界面，适合在需要多通路汇合、转向并附带顶部安装功能的阀类或管路部件中使用，也可作为类似壳体类零件进行壁厚校核、铸造工艺分析和装配干涉检查的参考结构。
