精密蜗杆轴传动构件结构设计

　　蜗杆轴作为交错轴传动系统里的核心承载构件，在小型通讯设备调角机构、精密进给模组、微型减速单元以及轻载自动化工位中承担着把旋转运动以大速比、低背隙方式传递给配对蜗轮的作用。这类零件在整机布局里往往同时占据动力输入与扭矩放大两个关键位置，轴端的动力源通过联轴器或带轮接入，中段螺旋齿与蜗轮啮合，输出端再带动执行件完成角度调整、位置进给或者负载锁止。

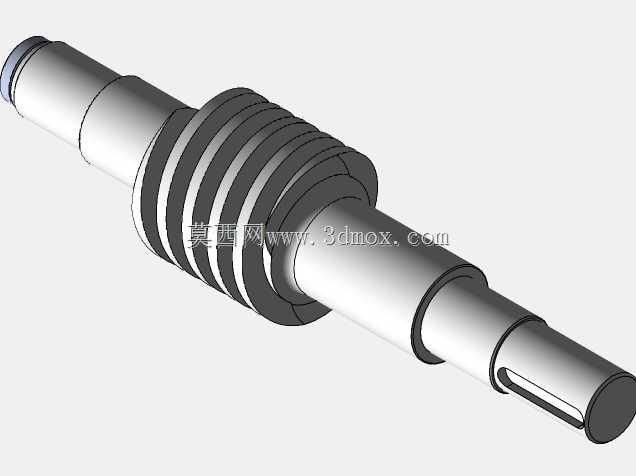

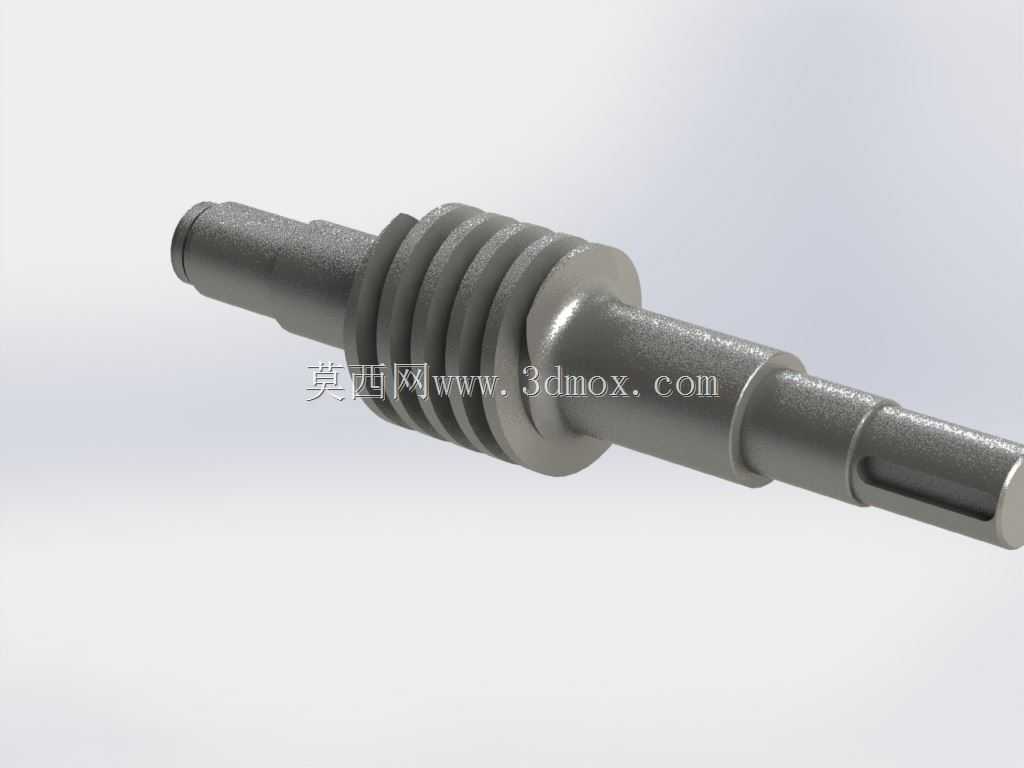

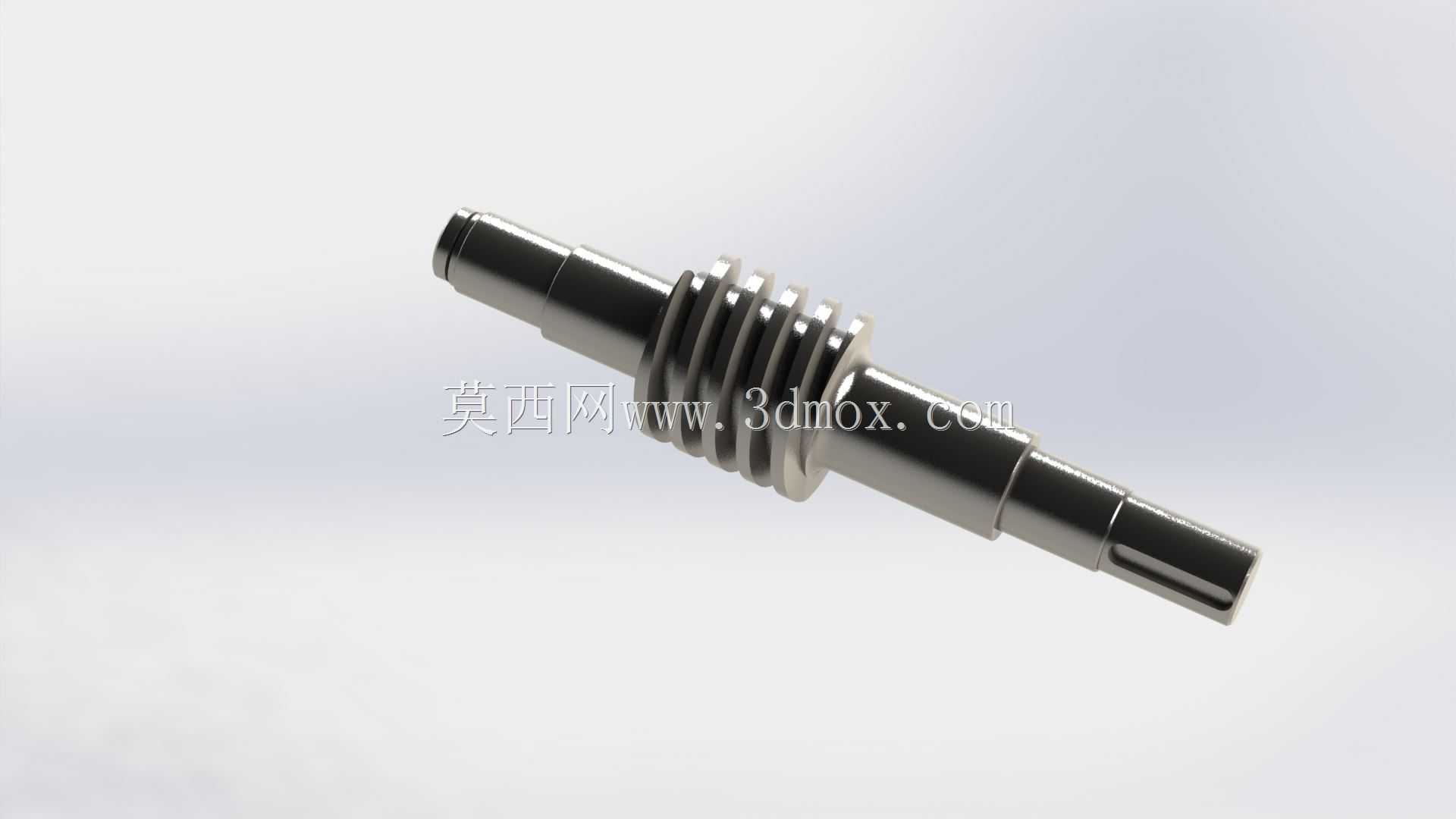

　　从结构思路上看，该蜗杆轴采用整体式设计，蜗杆齿部与两侧支承轴颈一次加工成型，避免了装配式蜗杆在反复正反转下出现的配合松动。中段为多头圆柱蜗杆螺旋段，齿面沿轴向连续分布，啮合时接触线沿齿宽逐步推移，运转噪声明显低于直齿交错传动；螺旋两侧设置轴肩，一方面为配对轴承提供轴向定位面，另一方面把啮合产生的径向力与轴向力直接传递到支承位，减少悬臂变形。两端轴颈按轴承内孔配合精度设计，靠近动力接入侧的轴段略长，便于布置联轴器、挡圈与密封件；输出侧轴端加工出扁位，可与带轮、齿轮或锁紧件形成周向固定，防止过载时出现相对转动。

　　外形尺寸与安装边界需要在布局阶段同步校核。蜗杆螺旋段外径决定了配对蜗轮的中心距，中心距一旦确定，箱体上两轴的孔位、轴承座宽度以及润滑腔空间都随之约束；轴的总长则受限于两端轴承端面到箱体壁的距离，设计时要在轴肩处预留轴承内圈压装余量，在轴端留出紧固件拆装空间。径向边界上，蜗杆齿顶圆与箱体内壁、蜗轮齿顶圆之间需保留均匀间隙，既保证润滑油膜形成，又避免热膨胀后发生刮擦。轴向边界则要考虑推力轴承或角接触轴承的预紧位置，使蜗杆在承受单向轴向力时不会窜动，在换向时背隙又能控制在机构允许范围内。

　　实际建模时，螺旋齿部分通过扫掠或专用蜗杆齿面生成方式构建，齿廓曲率、导程与齿厚需要和蜗轮参数严格配对；轴段上的退刀槽、圆角、倒角与扁位都应按工艺习惯还原，圆角过渡可降低热处理与磨削阶段的应力集中，退刀槽则为砂轮和车刀提供越程空间。支承轴颈表面、蜗杆齿面与轴肩端面是三类关键精度面，装配后轴颈旋转精度直接影响啮合接触斑点，轴肩垂直度则决定轴承内圈是否偏载。

　　在使用场景上，这种蜗杆轴适合布置在需要自锁或大减速比的紧凑空间，例如通讯终端角度调节机构、小型伺服转台、精密微调滑台以及轻量输送分度装置。工作中蜗杆既传递扭矩又承受啮合反力，因此选材常倾向于表面硬化钢，齿面经淬火或渗氮处理后耐磨，芯部保持韧性以抵抗冲击；润滑方面优先采用油浴或脂润滑，使齿面滑动接触区持续形成油膜，降低发热与磨损。围绕该轴开展结构设计时，把齿部参数、支承跨距、轴端接口与箱体边界一起迭代，才能在有限空间内获得平稳、低噪且定位可靠的传动效果。
