带位置传感器的双活塞联动演示机构

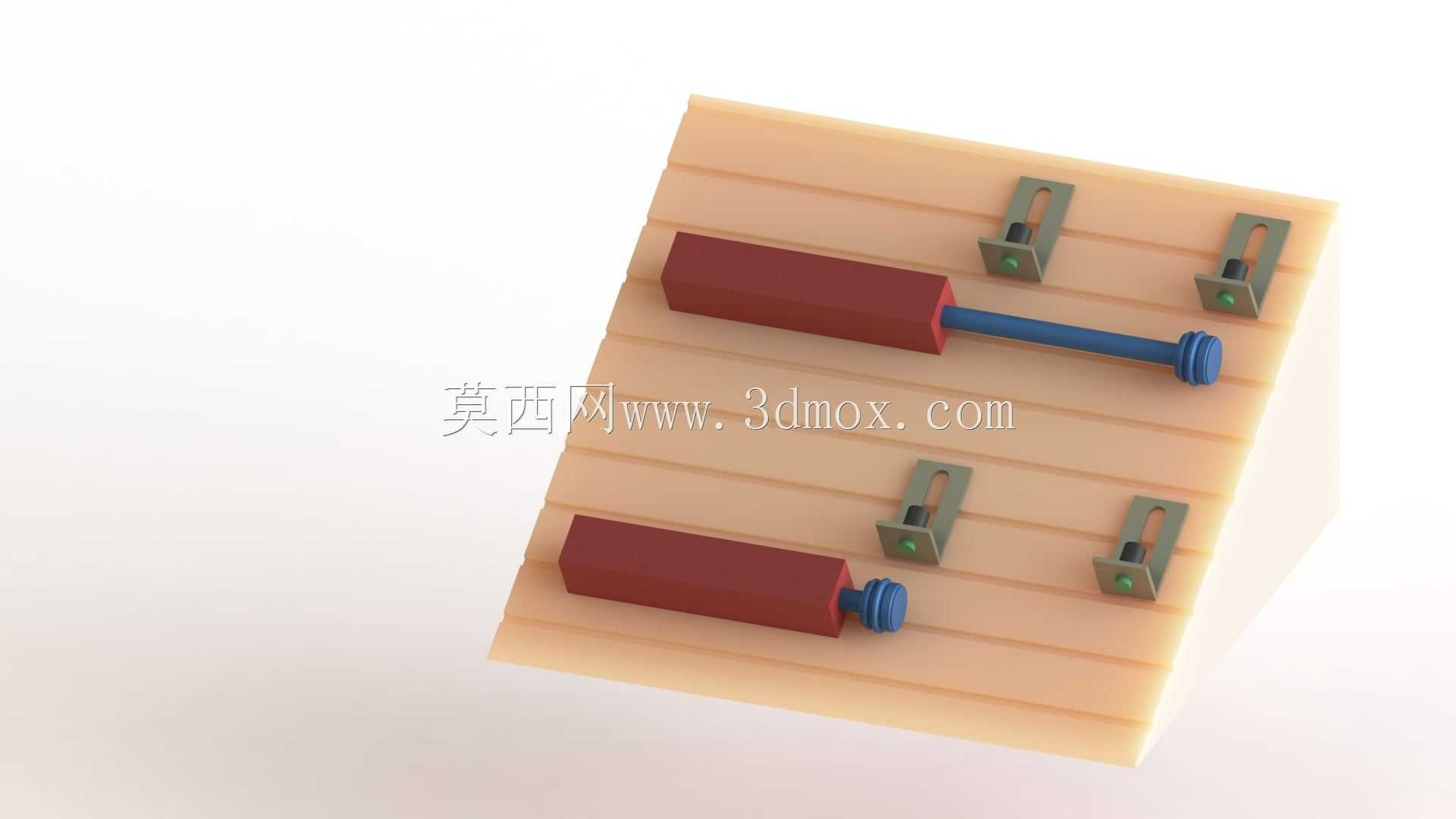

　　这套机构以两块平行布置的活塞-活塞杆组件为核心，配合四组对称安装的位置检测元件，搭建在一块带横向槽道的木质基座上，主要用于气动或液压直线往复运动的教学演示与原理验证。从实际装配关系看，两根缸体呈红褐色长方体，水平嵌放在基座槽内，活塞杆为蓝色圆杆，其中一根杆端带有圆形缓冲头，另一根的缓冲头靠近缸体侧，形成两种不同的行程终止状态。四组灰绿色支架式传感器分别位于每根活塞杆的前后极限位置，支架上开有长条形安装孔，便于沿槽道方向微调检测点，这一细节直接对应现场调试中行程边界需要反复标定的工况。设计思路上，机构没有采用复杂的连杆或齿轮传动，而是把最基础的直线执行元件与检测元件平铺展开，让活塞伸出、

　　缩回两个动作与传感器触发信号之间的对应关系一目了然。基座的槽道同时承担定位和走线功能，缸体靠槽壁约束径向自由度，传感器支架通过槽内紧固件固定，整体拆装不需要专用工装，适合实验室台面反复搭建。外形尺寸方面，整块基座为斜置矩形板，长宽比例约为四比三，所有元件均布置在板面上，活塞杆最长伸出状态下也未超出基座边缘，安装边界清晰；四周预留的空白区域可容纳气管、信号线及快插接头，不会与运动件发生干涉。在工程应用中，这类双活塞布局常见于分拣料道的挡料、夹具的双侧压紧以及小型工作台的推料工位，活塞负责提供直线推力，传感器则把到位状态转化为电信号，供控制系统判断节拍是否完成。建模时需要重点保证活塞杆与缸体的同轴度，

　　传感器触发面与杆端撞块的相对距离也要留出调节余量；长圆孔支架的设计正是为了补偿加工和装配误差，避免因位置过偏差导致信号漏检。两套组件一长一短的终止状态，还可以用来对比单作用与双作用、有缓冲与无缓冲结构的运动差异，帮助初学者理解行程、到位检测和动作联锁之间的逻辑关系。
