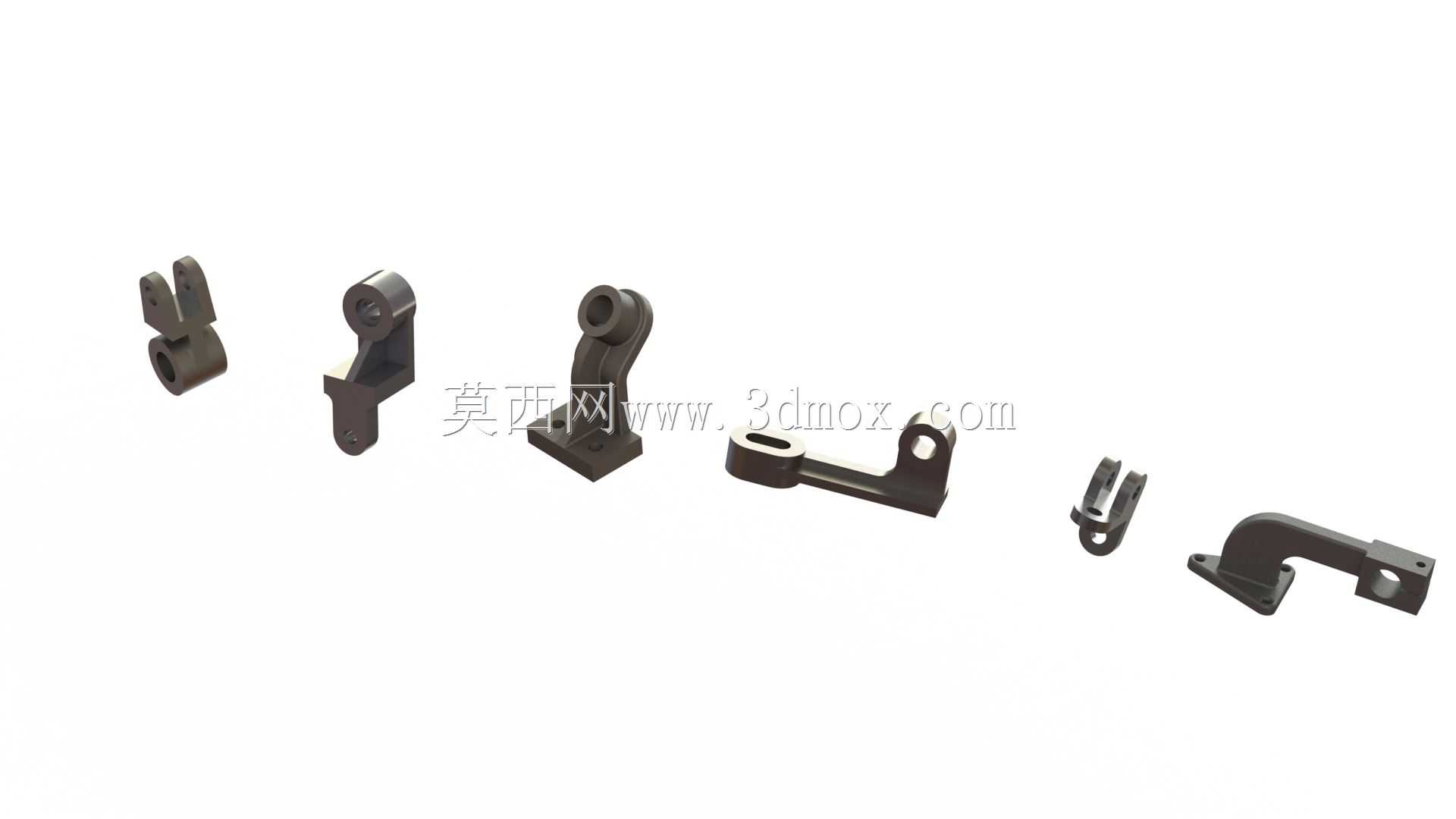

多款工业铰接支座与传动连接构件

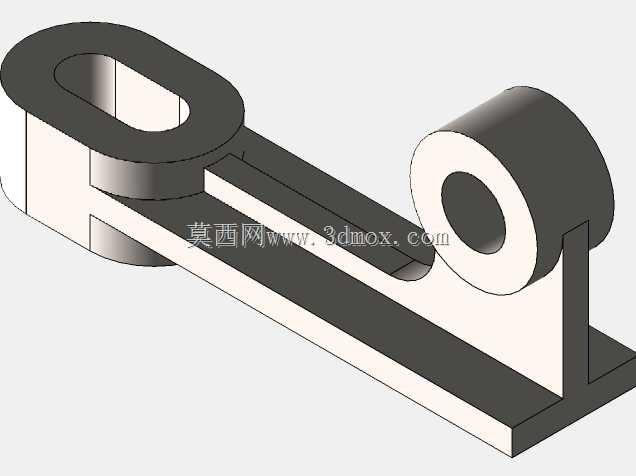

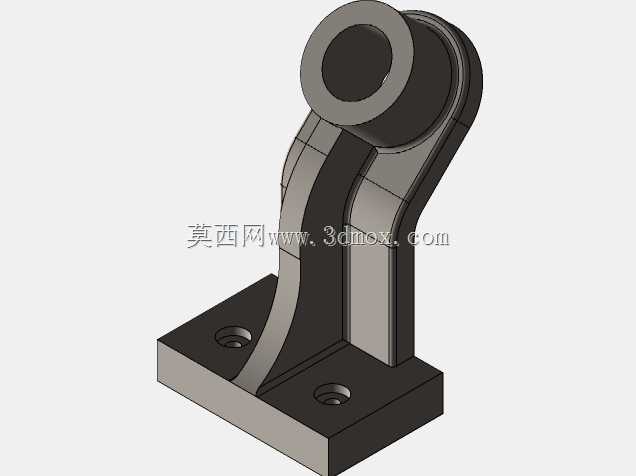

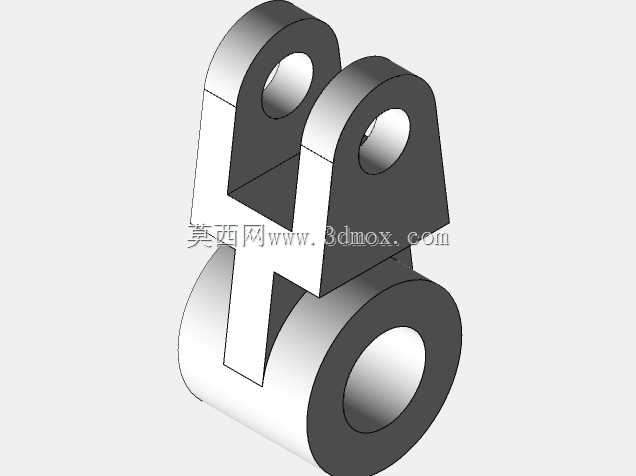

　　车间里做非标工装的时候，这类小铸件是最容易被忽略却又卡装配节奏的部分——整套展示的构件覆盖了叉形铰接座、带轴孔弯臂、长跨距连杆、弧形弯板支座几种典型传力结构，每一种的受力路径都完全不同，建模时不能只照着外形扫掠，得先把载荷走向捋清楚。先说叉形开口的铰接端头，这类结构多用在手动夹具、轻载连杆机构的活动端，两个平行叉耳的同轴度是核心要求：销孔间隙如果留得不均，穿入圆柱销后会出现别劲，往复摆动几十次就会磨出拉伤痕迹；耳板根部做了加厚圆角过渡，避免开合受力时在直角截面产生应力集中，开口宽度要匹配配对件的厚度，侧向预留0.2到0.5毫米的窜动间隙，不能完全锁死，不然铰接点会因加工误差无法转动。再看带立式轴孔的弯臂件，

　　这类零件常作为设备上的传感器安装支架、小型拨杆支撑，底部的平直安装面需要贴合设备基板，两个沉头孔的位置要对应机架上的预留螺孔，立臂的弯折角度决定了顶端轴套的中心高度，建模时要先锁定安装底面基准，再向上推算轴孔的坐标，保证装配后转轴的轴线和配套运动件平行，弯臂的壁厚做了等厚设计，铸造拔模斜度控制在1到2度，既方便脱模，也不会在侧壁出现厚薄不均导致的冷却缩孔。长跨距的连杆构件两端分别设置了衬套孔和卡槽定位面，这类零件用在距离较远的两个运动部件之间传递拉力或推力，杆身的扁平截面在保证抗弯刚度的同时控制了整体重量，两端孔的中心距是核心尺寸，公差需要控制在0.1毫米以内，不然联动时会出现行程偏差，

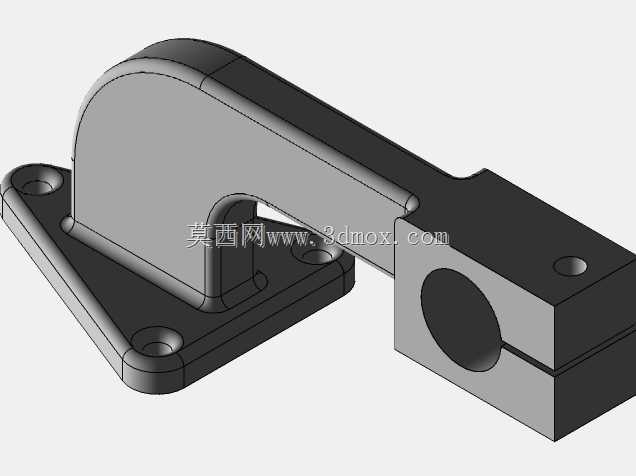

　　杆身中部的下沉台阶是为了避让运动路径上的其他管线或相邻构件，避免设备运行时发生磕碰干涉。还有几款弧形弯板支座，多用于需要改变力传递方向的转角位置，底部的法兰安装边布置了多个固定孔，可通过螺栓锁紧在型材机架或铸铁机身上，弯折的弧形过渡替代了直角焊接结构，既消除了焊接变形的隐患，也让载荷沿着弧形壁面平顺传递，不会在转角处形成应力突变。所有构件的安装边界都需要在布局阶段提前校核：铰接类零件要预留足够的摆动空间，支座类零件的底部轮廓不能和相邻安装的阀件、管线发生位置冲突，轴孔的配合公差根据使用场景选择，频繁转动的位置选间隙配合并预留润滑脂槽，固定定位的位置选过渡配合保证连接刚性。建模过程中可以把每个零件的安装基准面、

　　配合孔位单独提取出来做装配干涉检查，先在组件环境里模拟全行程运动，确认所有活动构件在极限位置都不会碰撞，再回头细化铸件的圆角、拔模和工艺结构，这样输出的结构不需要后续反复改孔位、补垫片，就能直接对接加工和装配环节，适配轻工机械、检测工装、小型输送设备的各类辅助连接工位。
