波纹柔性弯管与T形管路构件

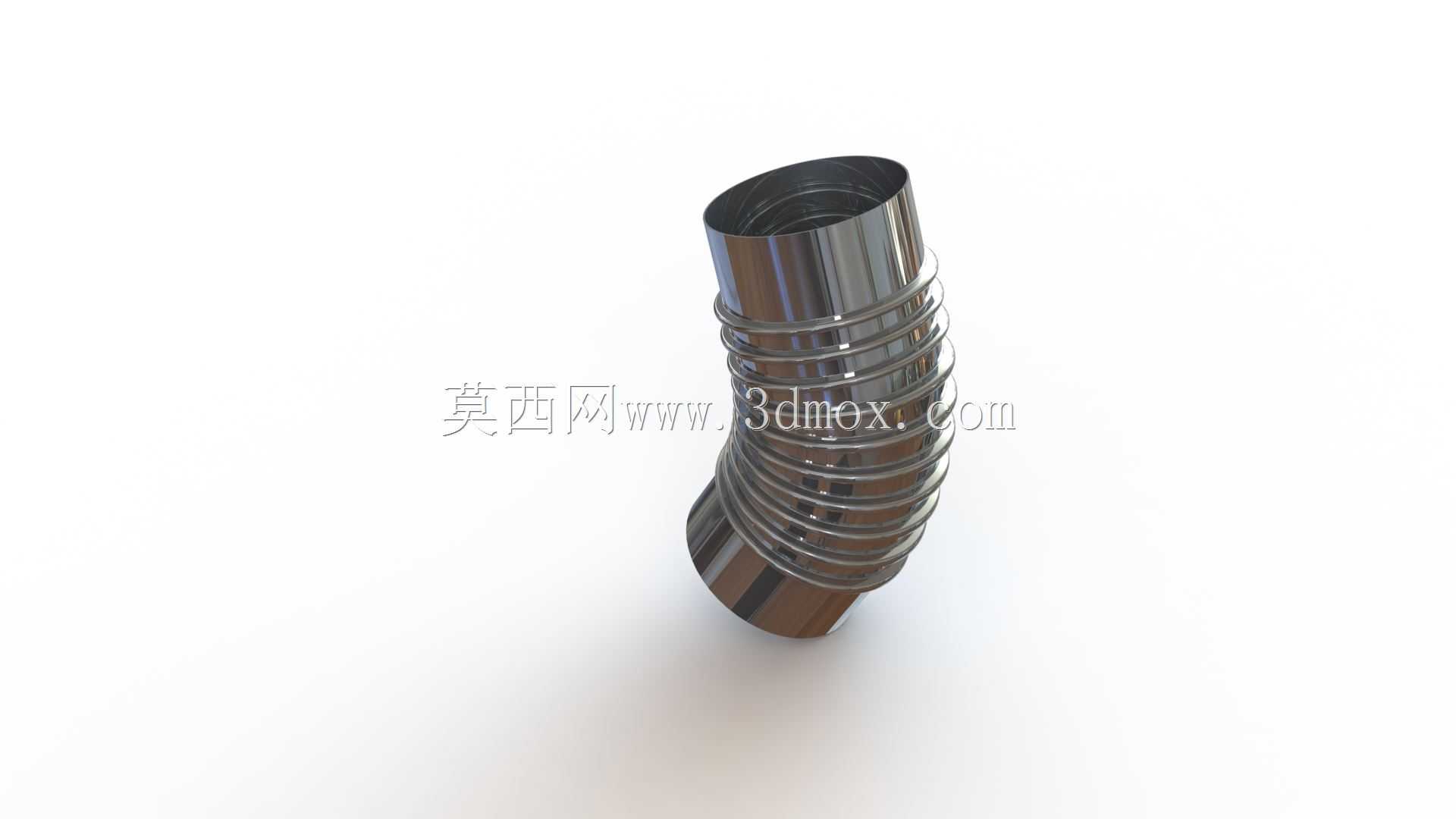

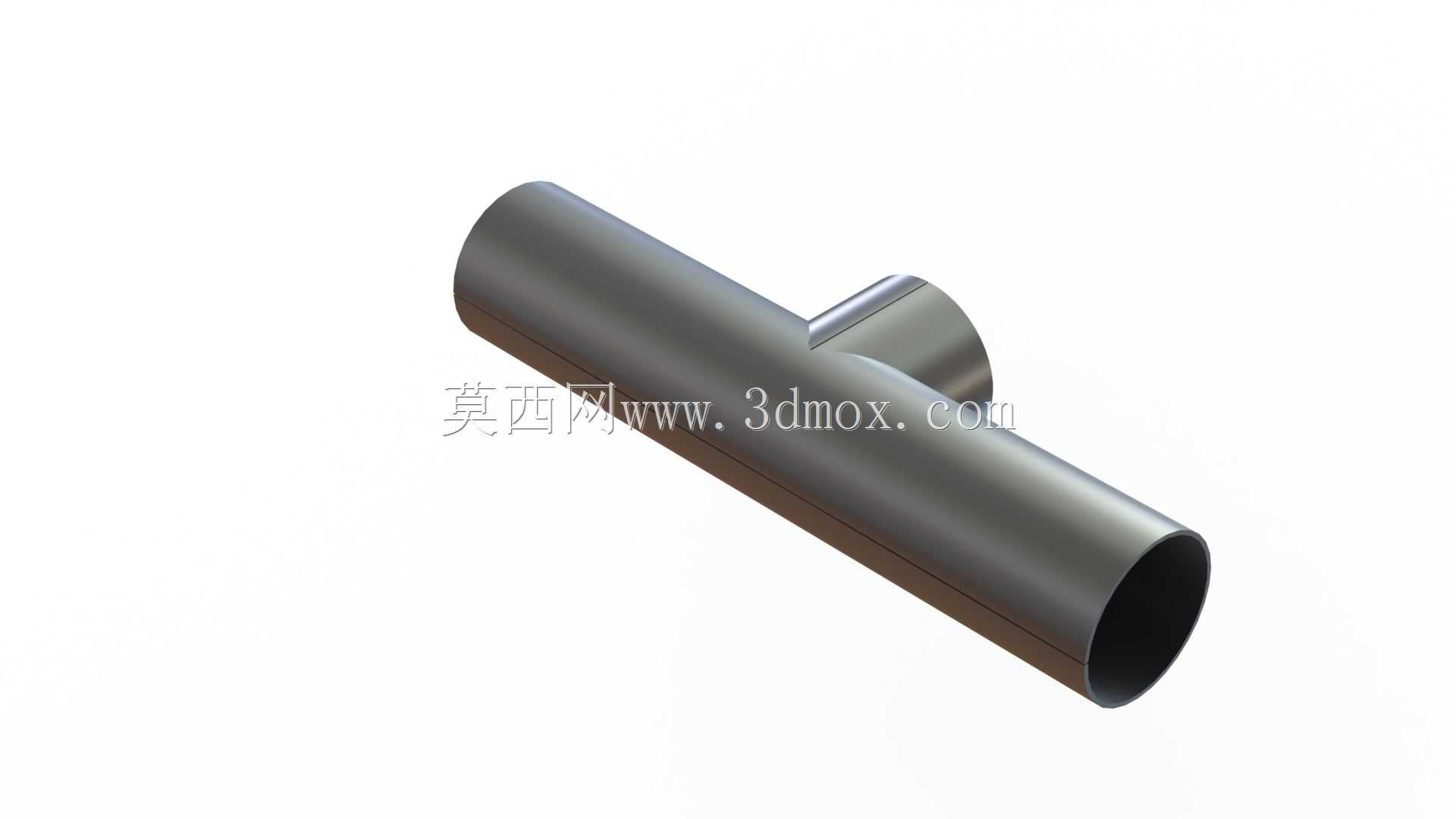

　　该构件面向需要在有限空间内补偿管路错位、吸收振动以及改变介质流向的机械装配场景，常见于发动机周边排气支路、小型设备气动回路、试验台管路连接以及教学训练中的钣金与管路建模任务。模型主体由两端近似圆柱接口和中部连续波纹段组成，波纹沿轴向密集布置，使管壁在保持薄壁特征的同时具备可弯曲趋势；端部直筒段用于对接卡箍、套管或焊接接口，中部波纹则承担柔性变形区域的作用。T形管路思路可用于在一条主管路上引出支路，使流体在交汇处完成分流或合流，结构上需要关注支管与主管的相贯区域，保证过渡圆角、壁厚连续性以及内部流道不出现突兀台阶。

　　从实际用途看，这类管件并不是单纯追求外观曲线，而是通过环形波纹提高局部柔性。设备运行时，发动机、泵体或阀组会产生热膨胀与微幅振动，若管路全部采用刚性直管，装配误差和热变形容易在接口处形成附加应力；波纹段能够在弯曲、轴向伸缩和少量偏角之间提供补偿，降低法兰或接头处的疲劳载荷。设计时需要先确定两端接口的名义直径、直段长度和中心线偏角，再根据允许弯曲半径布置波纹数量。波纹过密会增加成型难度并减小有效通流面积，波纹过疏则柔性不足，因此波峰、波谷半径和节距应与管径、壁厚保持协调。

　　外形边界方面，模型应保留直管端口的同轴关系，弯转区域外轮廓不得与周边支架、护罩或紧固件发生干涉；T形分支处还要预留扳手空间和装拆距离。三维建模过程中，可先绘制管路中心线路径，再以扫描方式生成薄壁主体，波纹轮廓通过周期性截面或螺旋辅助线控制，端部接口采用等直径直筒段以便装配约束。相贯、抽壳和圆角处理需保证壁厚均匀，避免在波谷与分支交汇处出现几何尖边。该结构对初学者理解扫描路径、薄壁件、波纹成型和管路交汇具有较强练习价值，也可为小尺寸柔性连接件的结构校核提供直观参考。
