汽车发动机排气歧管弯管结构设计

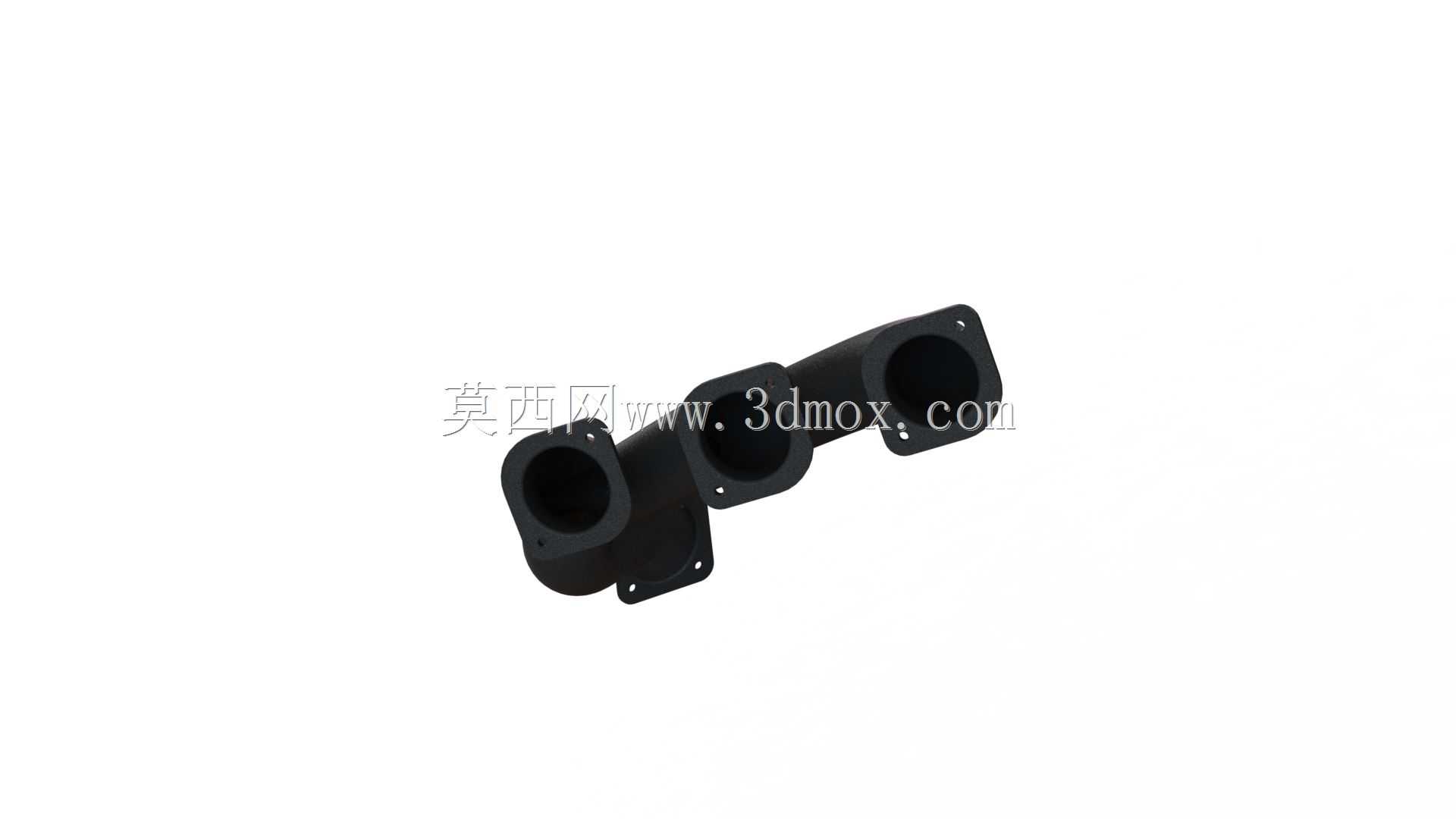

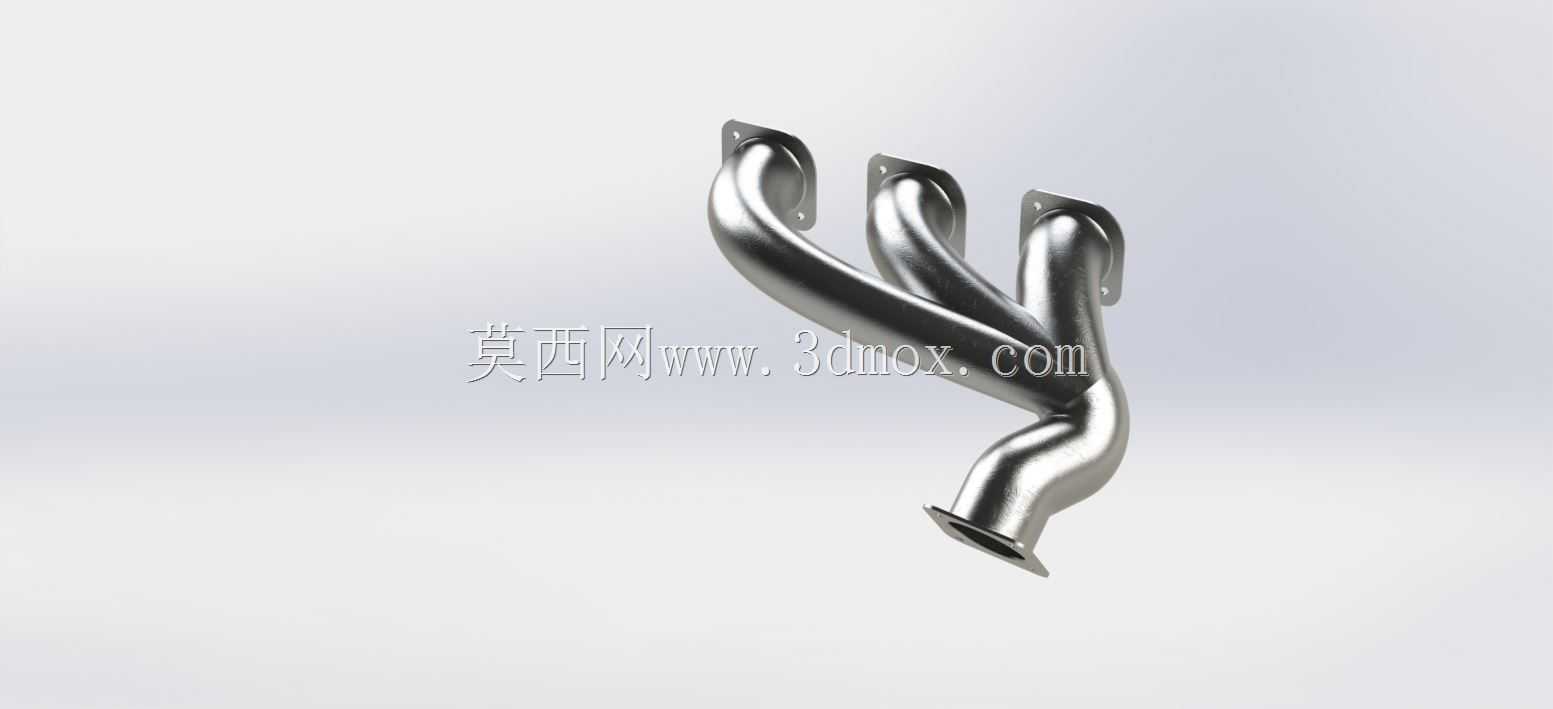

　　排气歧管布置在发动机缸盖排气侧，承担把多个气缸排出的高温脉冲气流汇集到单一下游出口的任务。该结构采用三支进气弯管汇合为一根出口管的形式，三个入口端分别设置安装法兰，用于与缸盖排气口对应贴合；出口端同样保留法兰接口，便于向后连接催化器、涡轮增压器或前排气管路。法兰面需要保持平面度与孔位一致性，否则装配后容易出现密封不严、热态漏气和螺栓附加应力。

　　建模时先确定缸盖侧三个排气口的中心位置、法兰螺栓孔分布以及出口方向，再沿气流路径构建各支管中心线。支管弯曲半径不能过小，过小会造成内壁折皱、流通截面收缩和排气背压升高；弯曲过渡也应避免急转，使各缸气流在汇合段尽量平顺交汇。三支管路长度与走向需要兼顾干涉边界、热膨胀补偿和各缸排气均匀性，实际设计中常在紧凑空间与流道阻力之间反复权衡。

　　管壁厚度按照高温排气工况和成型工艺选取，弯管段要关注拉伸侧减薄与压缩侧起皱问题。若采用冲压焊接结构，需预留拼焊边和定位基准；若采用铸造结构，则要考虑拔模斜度、壁厚过渡和热节位置。模型中法兰与管体连接处设置圆滑过渡，可降低应力集中，也能减少热循环下产生裂纹的风险。入口法兰背面与管嘴交接区域温度波动大，是热疲劳校核的重点部位。

　　安装边界方面，三个入口法兰的间距、角度和密封面方向必须服从缸盖接口；出口法兰朝向则要避开缸体、线束、隔热罩和机舱周边部件。歧管外围还需预留螺栓装拆空间、热态膨胀间隙以及传感器或氧传感器安装位置。由于工作时管壁温度高，邻近塑料件、橡胶件和线束应保持安全距离，必要时配合隔热罩使用。

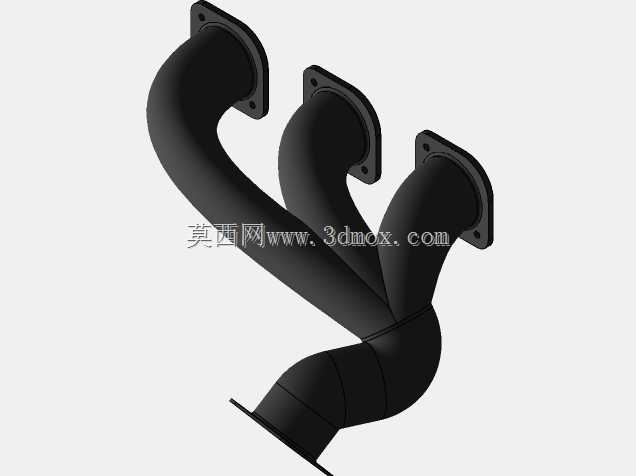

　　从三维结构表达看，该模型完整呈现了多支弯管的空间走向、法兰连接面和汇合出口，可用于管路布置检查、接口干涉核对、铸造或焊接工艺讨论，也适合作为初学者练习扫掠、放样、弯管中心线构建和法兰装配关系的典型案例。评审时应重点检查流道连续性、法兰孔位、管壁最小厚度、相邻部件间隙以及热膨胀方向，确保结构既能满足排气汇集功能，也能在发动机有限空间内可靠安装。
