十字轴式万向联轴器铰接传动结构

　　该万向节结构主要用于两根传动轴之间存在轴线夹角、安装对中偏差或工作中相对摆角持续变化的动力传递场合，常见于小型设备进给机构、轻工机械联动轴、操纵连杆、输送线转角传动以及教学实训机构。它能够在主动轴与从动轴不严格共线的条件下持续传递扭矩，避免刚性连接因别劲造成轴端弯曲、轴承过载或键连接松动。

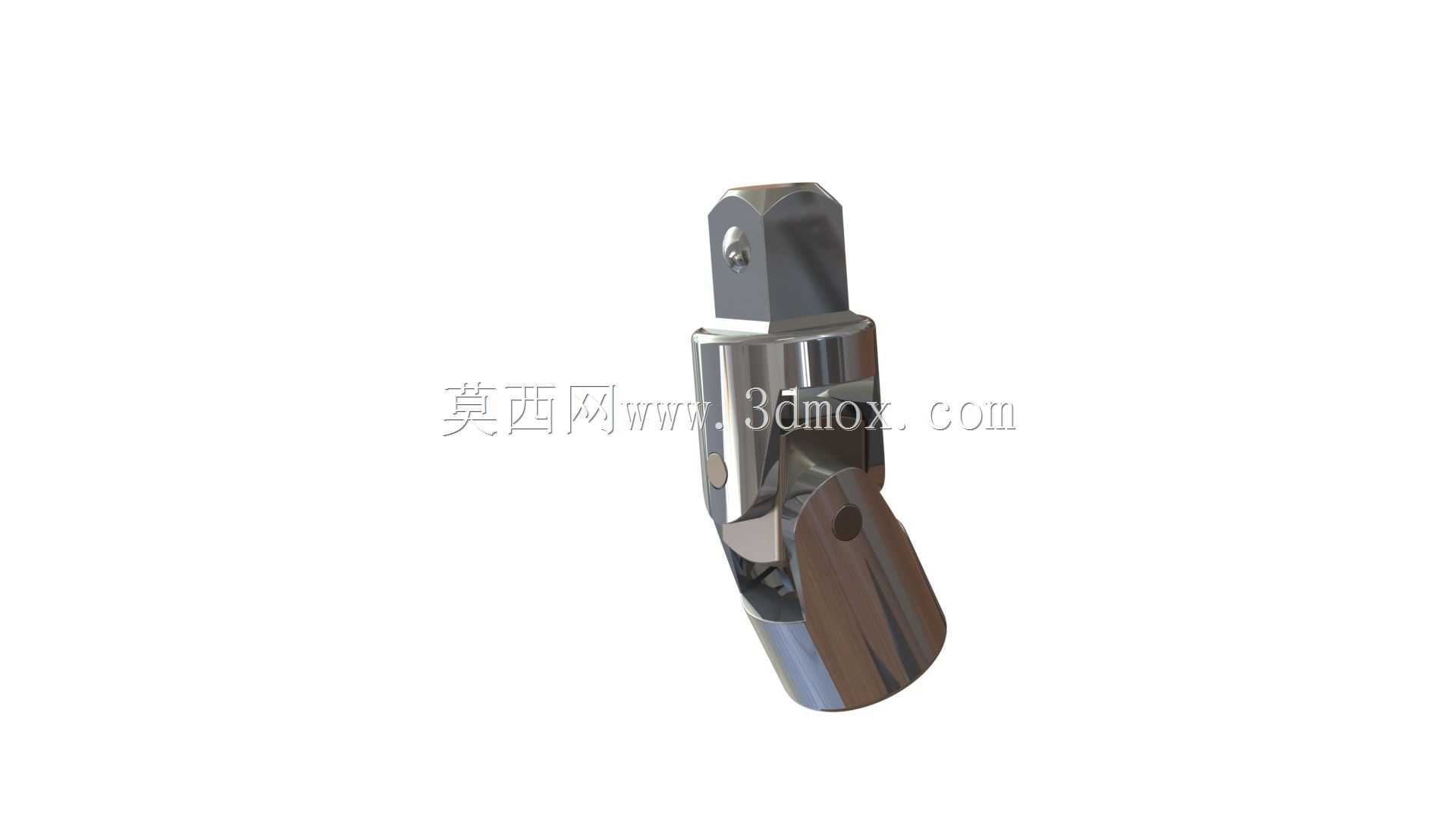

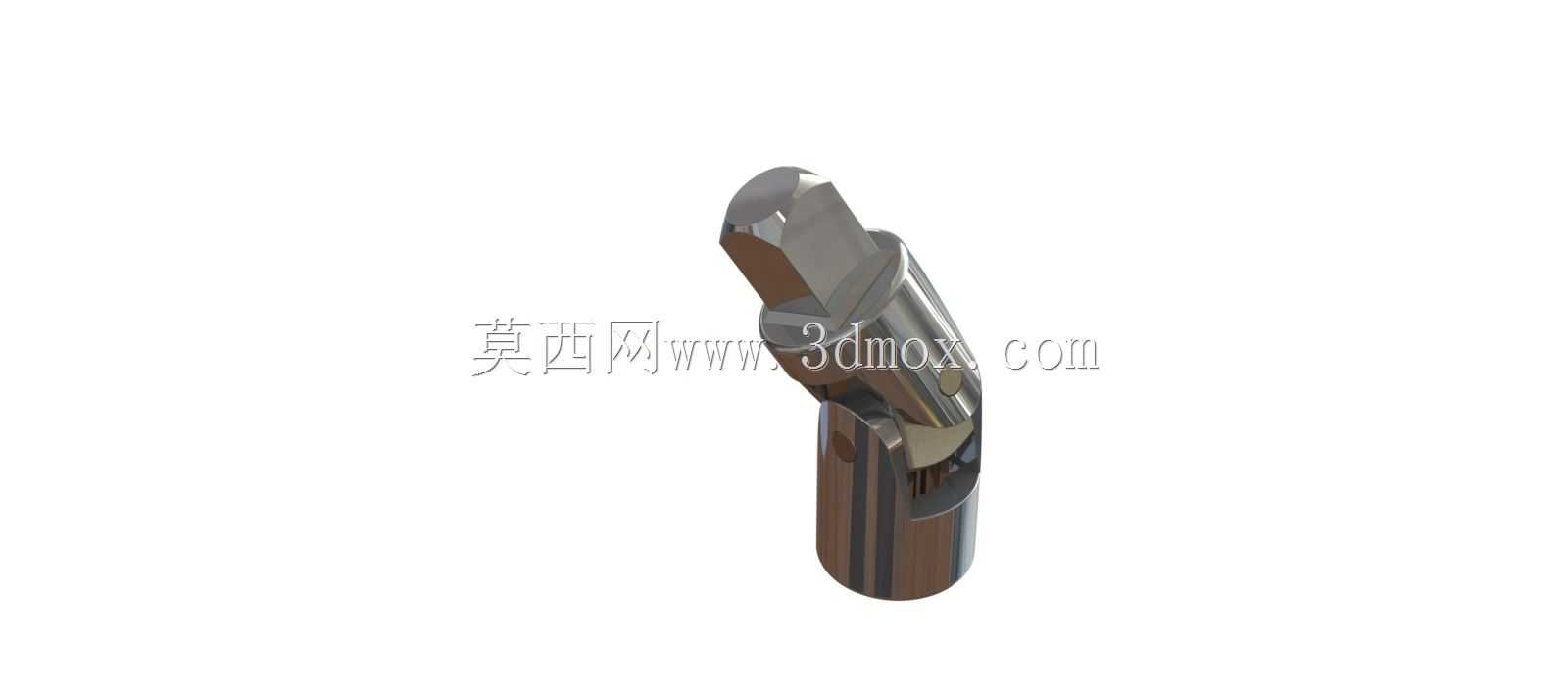

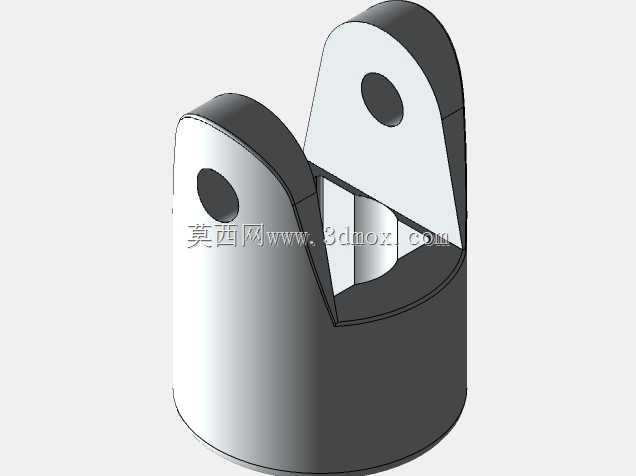

　　从结构组成看，模型包含两端叉形接头、中间十字铰接销以及配合轴段。叉耳部分开设同轴销孔，十字轴的四个轴颈分别嵌入两侧叉头，形成两个相互垂直的回转自由度；工作时一端轴段随输入轴旋转，扭矩经叉头、十字轴再传递到另一端叉头，从而补偿角向偏差。端部轴段可根据整机布置设计成圆柱轴、扁方或带孔连接形式，图中一端呈现扁方配合特征，有利于与外部拨叉、连杆或夹紧件配合，传递转矩时定位更直接。

　　设计这类零件时，首先要明确传递扭矩、转速、工作摆角范围和冲击载荷情况。叉头壁厚、耳板间距和销孔直径决定铰接区域的承载能力，十字轴轴颈直径则直接影响接触应力与弯曲强度。若摆角过大，瞬时角速度会产生波动，引起从动侧振动和附加动载荷，因此布置时应控制单节工作夹角，并在需要大偏移量时采用双万向节串联，使中间轴两端叉头相位一致，降低转速波动。

　　外形与安装边界方面，需重点校核三节：两端轴段的插入长度和配合直径、叉头回转外圆在最大摆角下的扫掠空间、十字轴销孔中心到轴肩的距离。轴端伸入配合件后，应保留轴向定位面，防止工作中窜动；叉头外侧与相邻机架、护罩或管梁之间要留出摆动间隙，避免极限转角时发生干涉。销孔与十字轴之间若设置衬套或滚针，可降低铰接处摩擦磨损；若用于低速轻载的简易机构，也可直接采用销轴配合，但需考虑润滑和磨损后的更换维护。

　　建模时应保证两侧叉头销孔同轴、十字轴四轴颈垂直，并按实际装配关系保留转动间隙。配合面、轴肩和销孔端面需要清晰表达，便于后续工程图中标注尺寸公差、形位公差和热处理要求。对初学者而言，该结构适合练习旋转、拉伸、切除、镜像和装配约束，也能帮助理解夹角传动、角速度波动以及铰接件空间干涉检查等实际工程问题。
