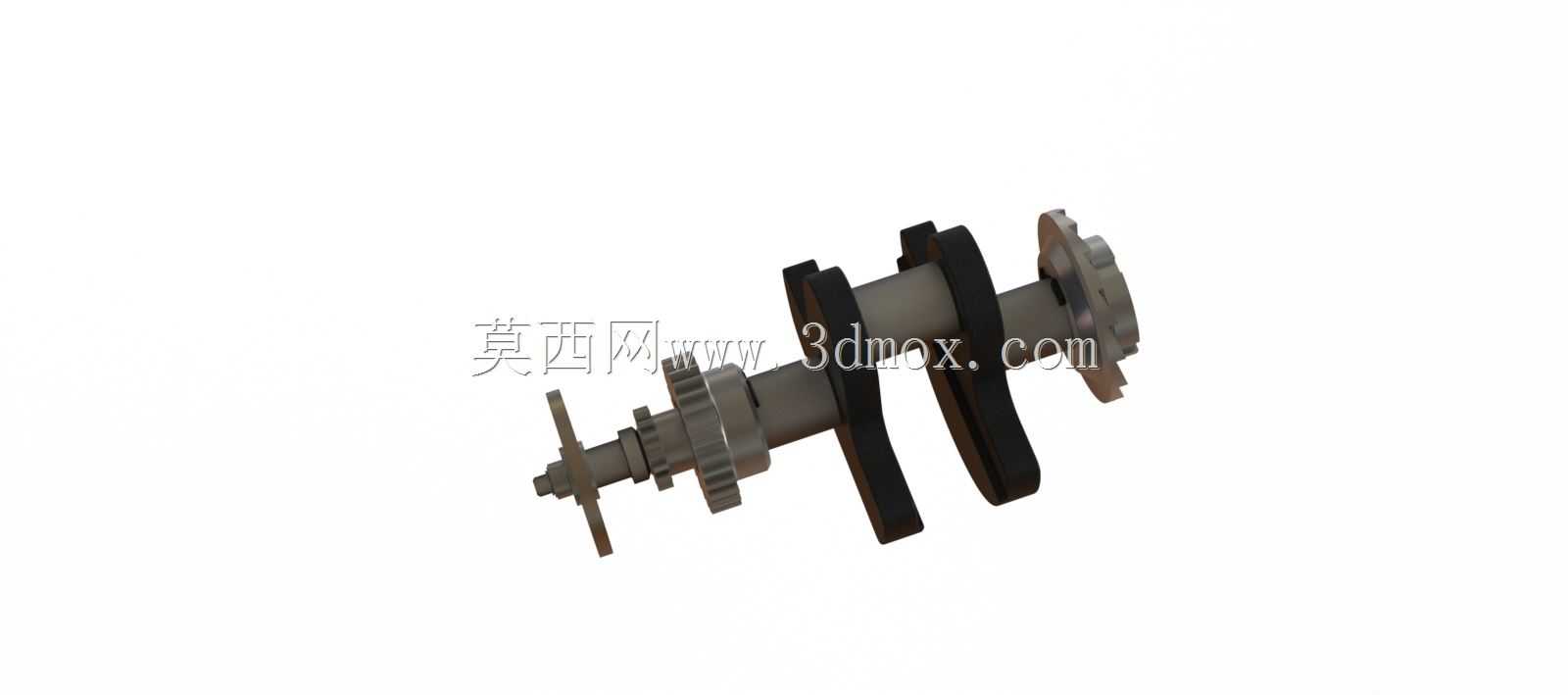

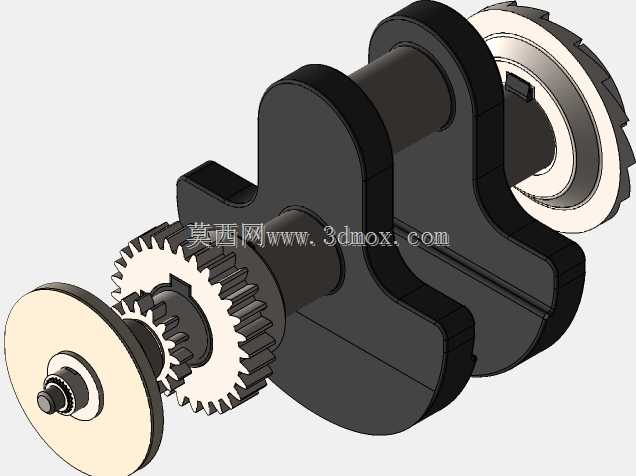

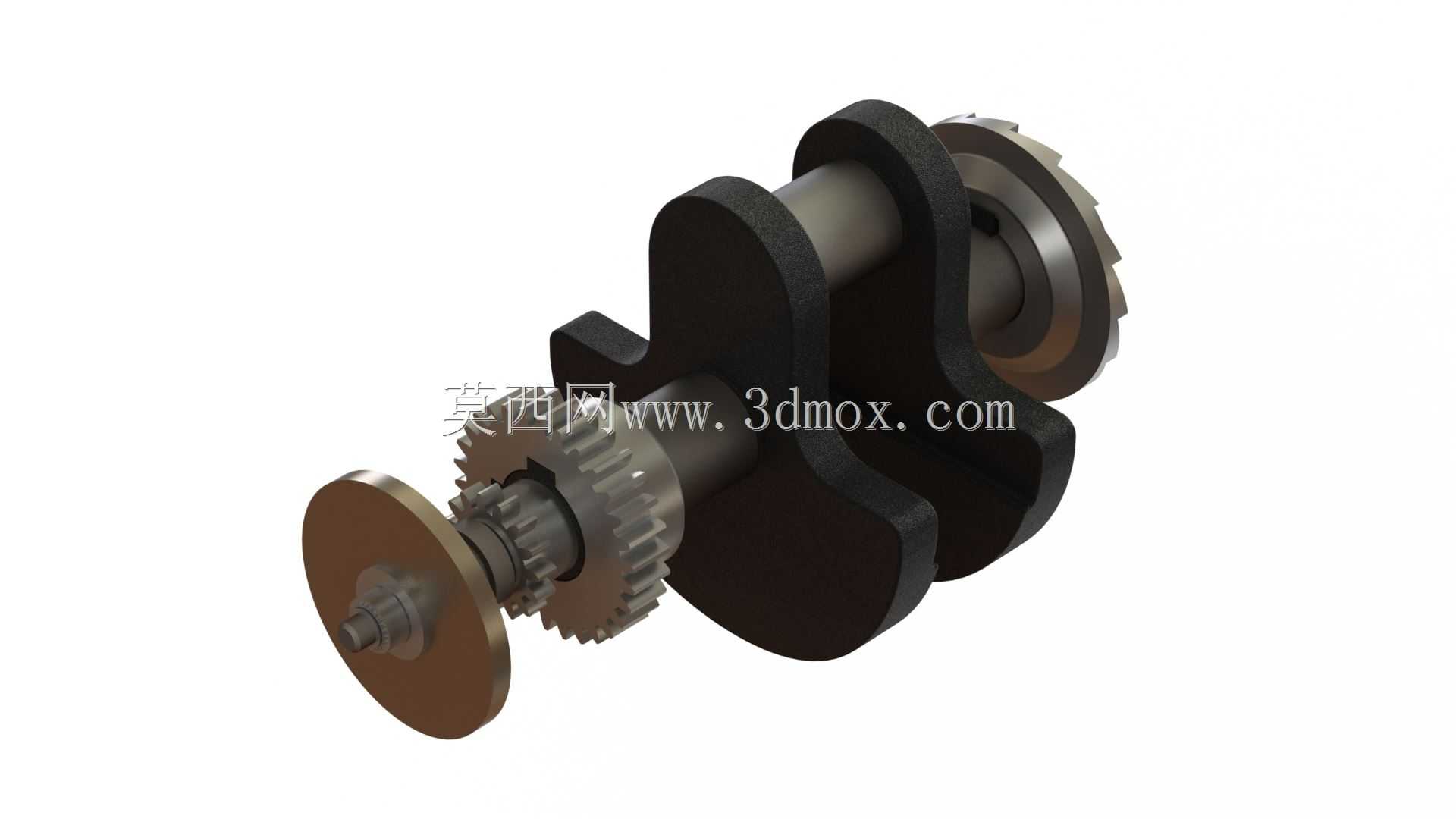

这套曲轴传动总成面向小排量内燃机、小型动力单元以及教学验证场景,核心作用是把活塞往复运动经连杆转化为稳定旋转输出,同时通过轴端齿轮、盘类零件完成正时匹配、扭矩传递和外部负载连接。结构上采用单拐布置,主轴颈与曲柄销之间通过两块厚重平衡块连接,平衡块外形随回转半径做了轮廓收束,既保留足够配重质量,又避免在高速旋转时与箱体内壁、连杆大头或润滑管路发生干涉。
从实际装机边界看,曲轴两端主轴颈承担径向支承,端部轴段预留齿轮、挡圈、锁紧盘和输出盘的安装位置。齿轮与轴肩、衬套之间需要留有明确的轴向定位关系,盘形零件通过中心孔与轴端配合,外侧再由紧固件压紧,使动力输出路径清晰:燃烧压力作用于活塞后,经连杆传到曲柄销,曲轴绕主轴颈旋转,齿轮负责正时或辅助驱动,端盘则连接飞轮、离合器或其他负载。
建模时需要重点控制几处工程关系。首先是主轴颈与曲柄销的平行度和中心距,这直接影响连杆运动轨迹、活塞侧推力以及整机振动水平;其次是曲柄销表面与连杆大头轴承的配合区域,应保证足够的有效接触宽度,圆角过渡处不能出现突兀台阶,以降低应力集中。平衡块外轮廓虽然外观厚重,但并非单纯实体堆料,其质心位置需要相对曲柄销反向布置,用来抵消回转质量和部分往复惯性力。
轴端齿轮的齿形、轮毂长度和端面定位需要与曲轴轴段协同设计。齿轮装入后,一侧依靠轴肩限位,另一侧可通过套筒、挡圈或锁紧件固定,防止运转中产生轴向窜动。端盘与轴端的配合面应具备可靠的同轴度,盘件外缘可作为飞轮惯量区或连接接口,在小型设备中也可用于安装启动爪、带轮或检测元件。
润滑与装配同样不能脱离结构考虑。主轴颈、曲柄销以及齿轮啮合区都需要在箱体内部获得稳定油液供给,轴颈过渡圆角、油孔位置和表面粗糙度会影响轴承寿命。装配过程中,曲轴需先落入箱体轴承位,再依次套装齿轮、止推件和端盘;因此各段直径应形成合理的装配阶梯,避免零件穿过时擦伤配合面。
该结构也适合作为初学者理解动力机械的典型案例:它把偏心回转、惯性平衡、齿轮传动、轴向定位和轴系支承集中在一个紧凑总成中。检查三维模型时,应围绕回转包络、连杆运动空间、齿轮啮合间隙、端盘锁紧距离以及箱体轴承孔同轴度逐项核对,而不是只关注外观造型。这样在后续出工程图、做运动仿真或投入小样机加工时,才能减少干涉、振动和装配返工。
