可调式杠杆压紧接头联动机构

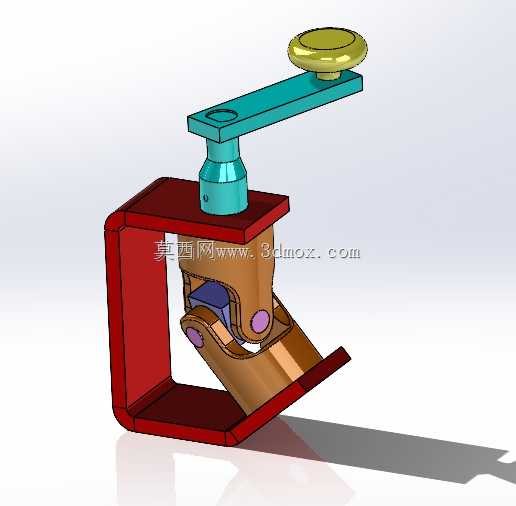

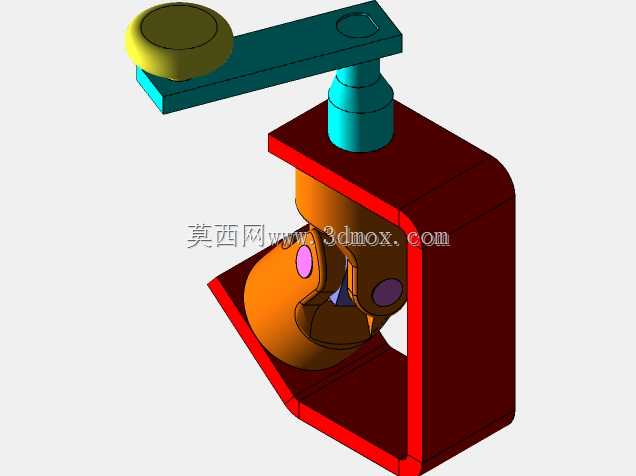

　　该机构面向手动夹紧、工装定位和小型装配工位设计，核心由C形安装基座、下部铰接摆块、中部立柱、横向杠杆臂以及顶部圆形压头组成。整体结构通过多组销轴形成连续运动链，操作时压头随杠杆臂产生下压与小幅摆动，配合下方倾斜承托面，可对工件边缘或薄板类零件实施快速压紧。

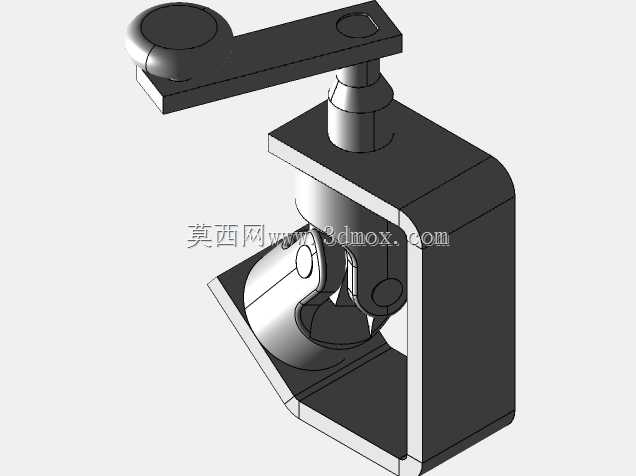

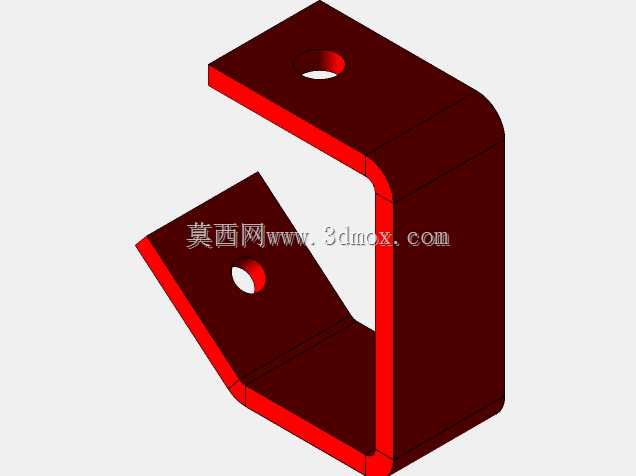

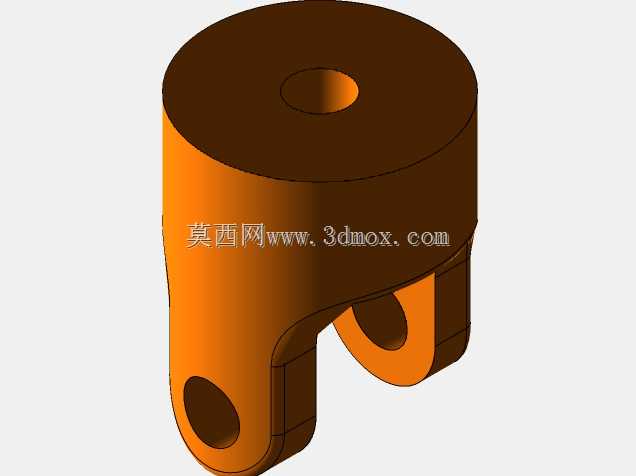

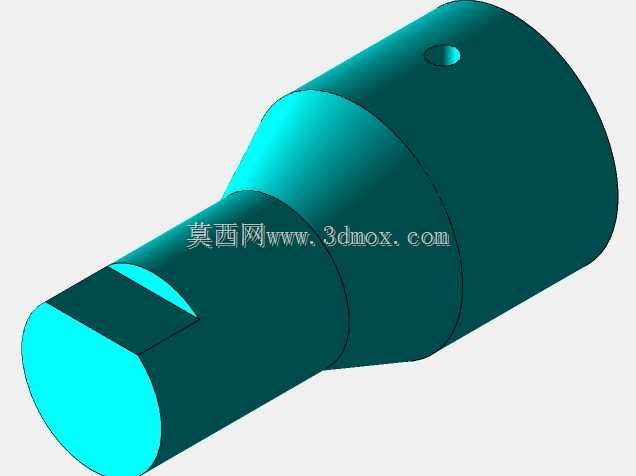

　　从实际布置看，C形基座提供主要承载边界，后侧立壁承受压紧反力，底部开口区域为工件放入和取出留出空间。基座下端的倾斜承托面并非单纯造型，而是与摆块运动轨迹相匹配：摆块在销轴约束下绕支点转动，其曲面和平面过渡区域用于传递力并限制极限位置，避免压头过行程。立柱位于基座上方，承担杠杆臂与压头之间的连接和高度过渡，柱体与基座、臂体之间的配合关系需要在装配中保证同轴度，否则会出现卡滞或压紧力偏斜。

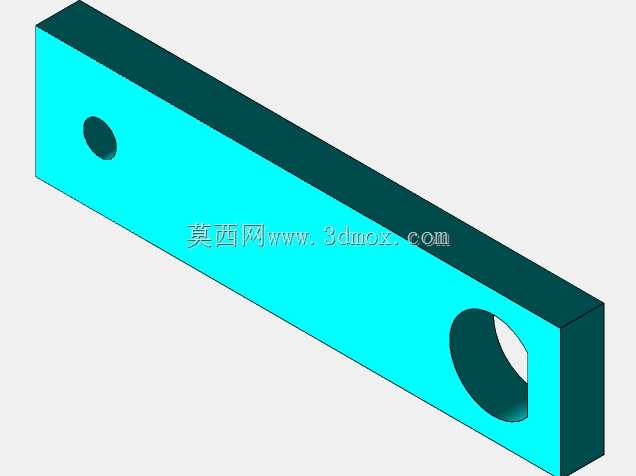

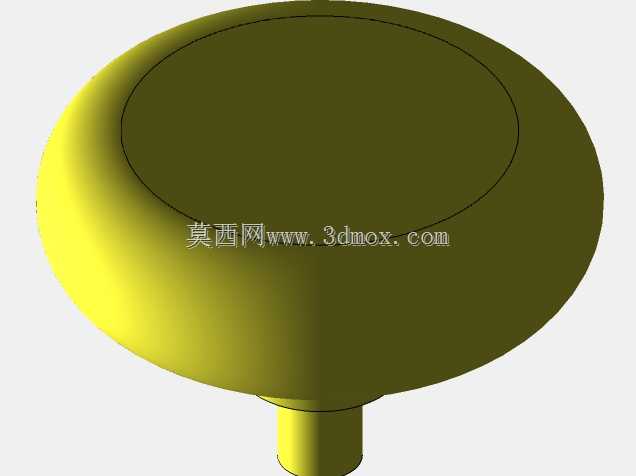

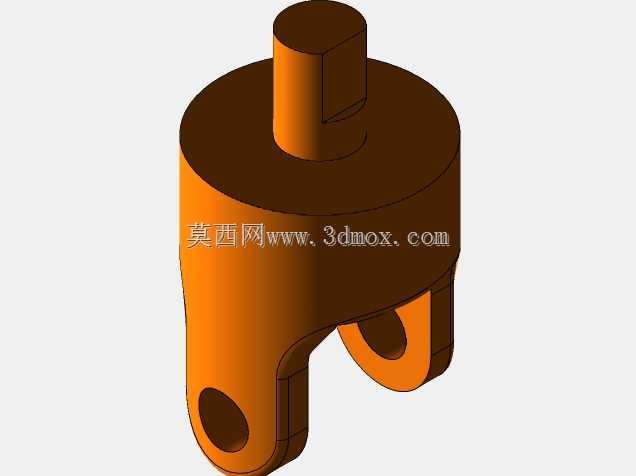

　　横向杠杆臂采用长条形截面，端部设置圆形压头。压头接触面积较大，适合压在非金属件、薄壁件或已加工表面上，可降低局部压痕风险。臂身与立柱连接处保留回转空间，使压头不仅有竖直方向的压紧动作，也能适应工件表面的微小角度偏差。对于工装设计人员而言，这类结构的重点不在于复杂传动，而在于支点位置、压紧点距离和操作力之间的平衡：杠杆伸长可降低手动操作力，但会增加机构外形包络；支点靠近压头则能提高刚性，却需要更大的输入力。

　　安装边界方面，基座背部和底面可作为定位基准，实际设备中可通过螺栓将C形框架固定在工作台、夹具底板或装配线旁的支架上。布置时需在杠杆臂抬起方向预留操作空间，尤其压头上方和臂体回转半径内不应布置管线、传感器或其他干涉件。下部摆块的张开区域也要考虑工件取放路径，若用于流水线工位，应保证工件能够沿水平方向进入承托面，而不是与摆块发生侧向碰撞。

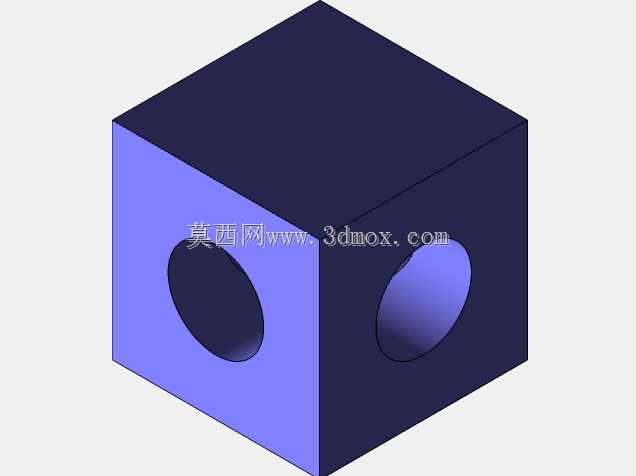

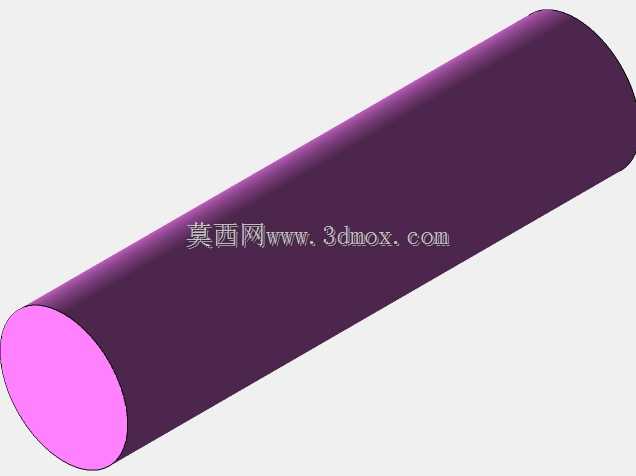

　　结构建模时，销轴孔、配合端面和摆块接触面是关键尺寸。铰接孔之间的中心距决定运动角度，立柱高度决定压头闭合位置，C形开口深度则决定可容纳工件的最大厚度。若后续需要改型，可在压头下方增加橡胶垫、浮动压块或可调螺杆，以适应不同厚度工件；也可将手动杠杆部分与气缸、偏心轮等驱动元件结合，形成半自动压紧单元。整体零件数量少、运动关系清晰，适合作为夹具教学、工装方案验证和小型压紧设备的结构参考。
