卧式离心式压缩机组带驱动电机结构

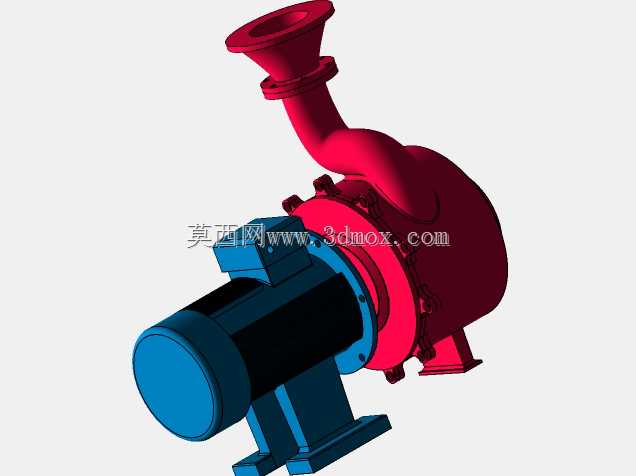

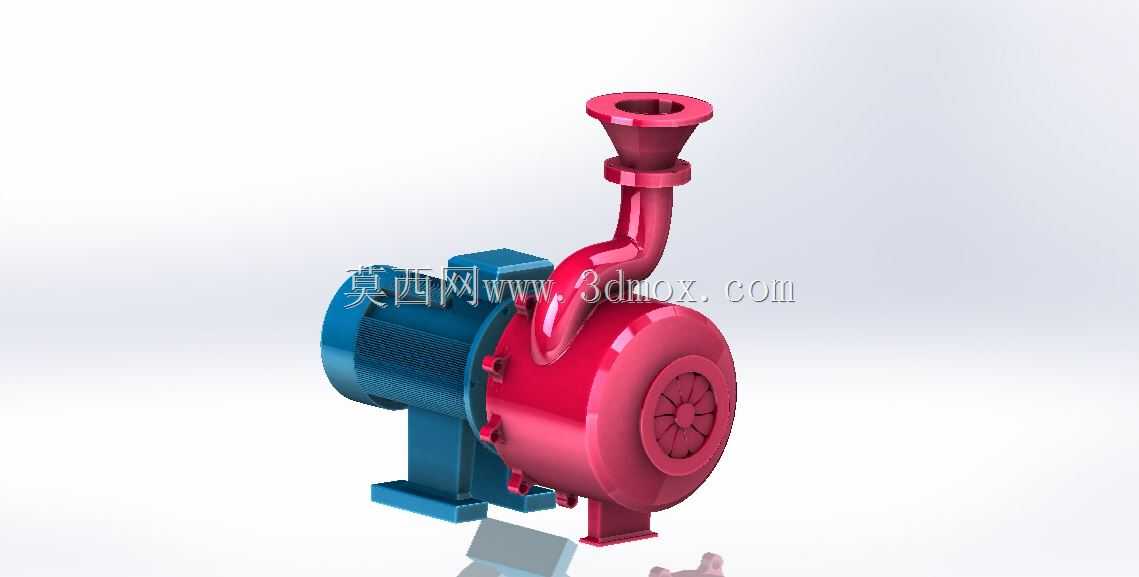

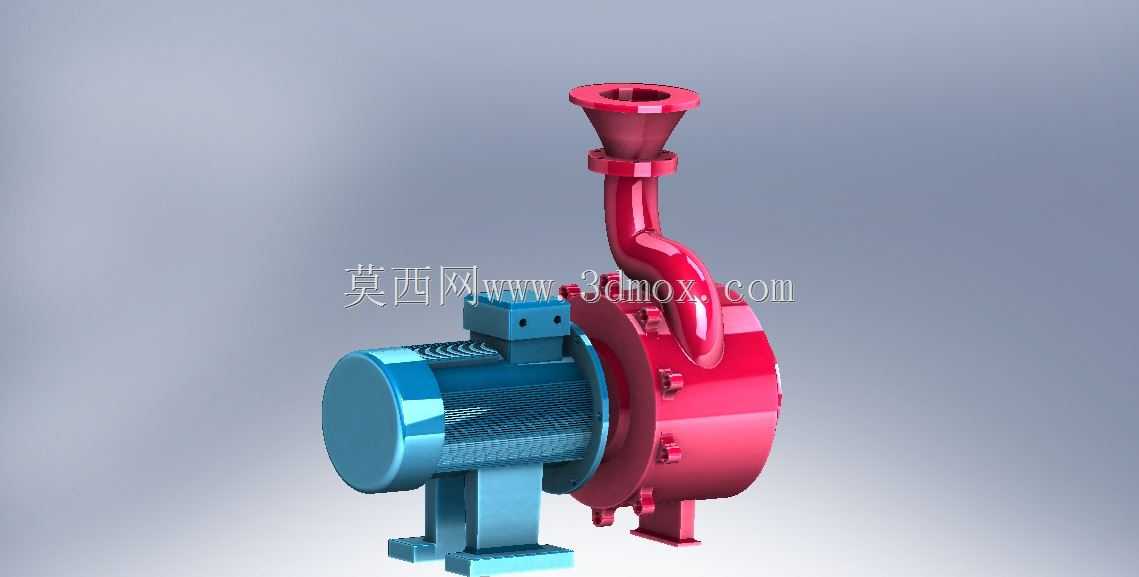

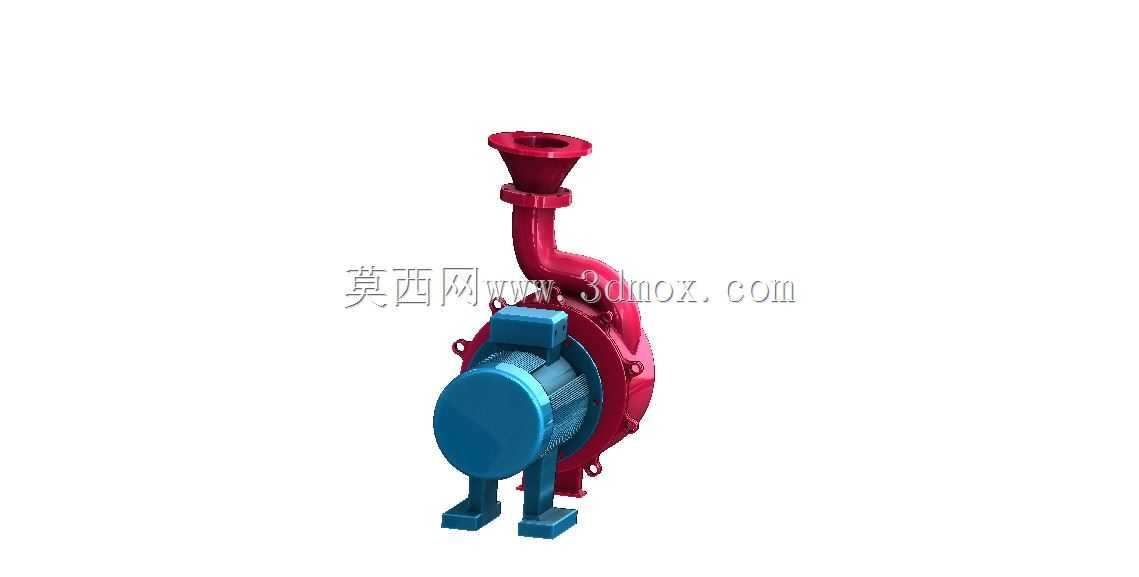

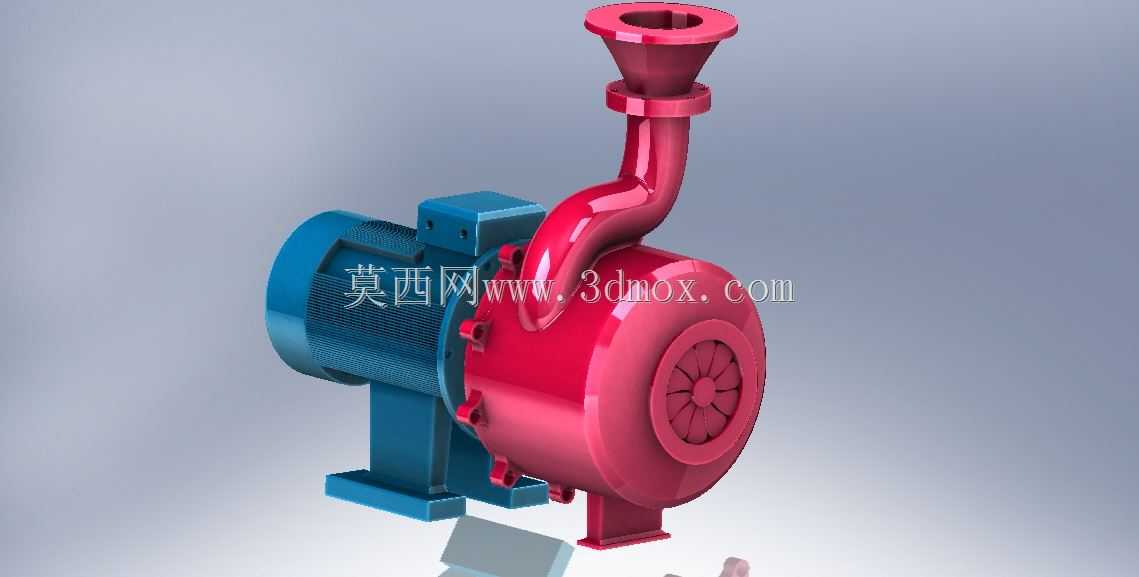

　　这套三维结构呈现的是卧式离心式压缩机组的完整布置，主体由离心压缩主机、驱动电机、共用底座、进出口弯管及连接法兰组成，适合在中小型气源增压、工艺气体输送、通风引风系统和实验台架方案阶段进行空间校核。现场布置时，机组通常沿一条水平轴线安装，电机位于左侧，通过联轴器或直联结构带动压缩主机内部叶轮旋转；气体从主机上部经过弯管进入或排出，管路走向在模型中已经给出明确边界，便于后续对接厂房管道、阀门、支架和检修通道。

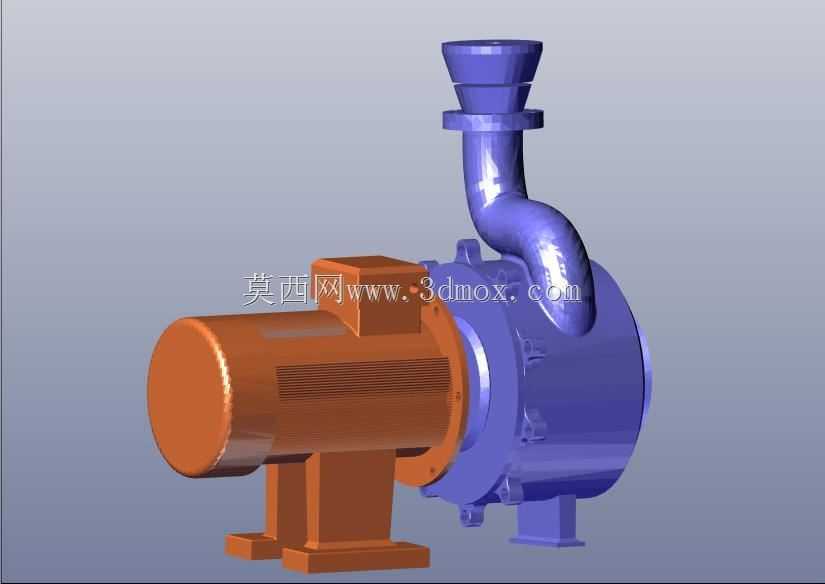

　　从实际用途看，离心式压缩机依靠叶轮高速旋转对气体做功，使气体在蜗壳和扩压通道内完成速度能向压力能的转换。与往复式设备相比，这类结构气流连续、运转平稳、外形紧凑，适合对振动和占地较敏感的车间环境。模型中蓝色部分对应压缩主机及进出口管路，橙色部分为电机和底座支撑，颜色区分清楚，能够帮助设计人员在装配评审时快速识别动力端、压缩端和固定支撑之间的关系。

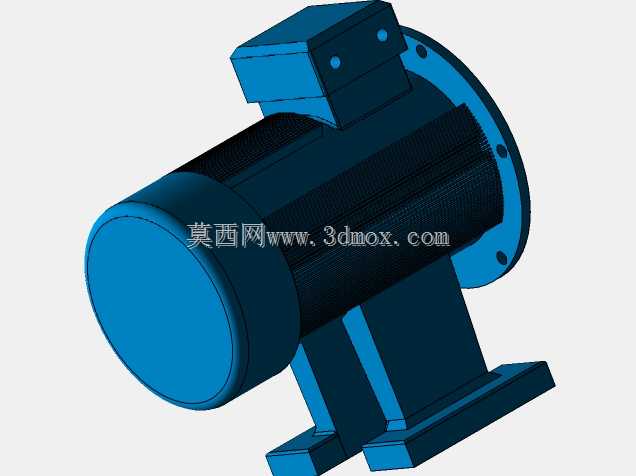

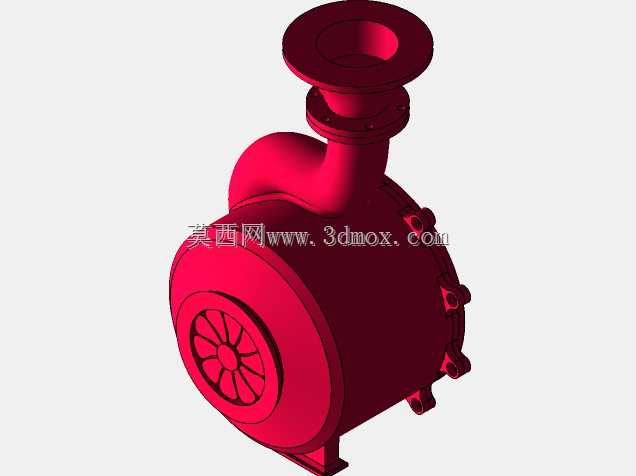

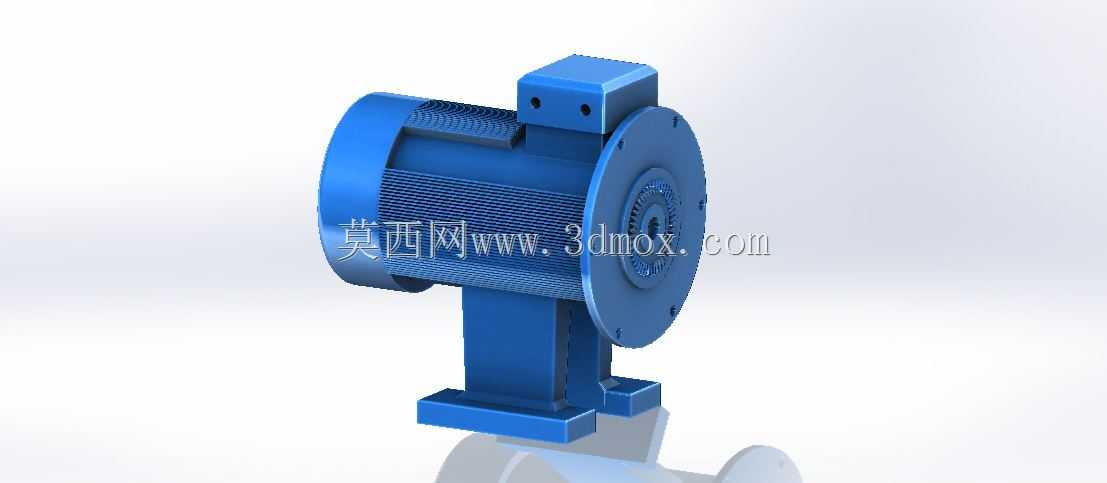

　　结构设计上，主机壳体采用近似圆筒形外形，侧面保留了壳体加强、连接耳板和支脚等特征，能够反映真实设备中蜗壳、机壳、轴承座和安装脚的大致形态。上部弯管带有锥形接口和法兰盘，管口方向垂直向上后再弯曲，既体现了管路转向，也提示在选型布置时需要预留法兰拆装空间。电机外壳带有散热筋特征，端部为圆柱形端盖，底部通过独立支架落在共用底座上；这种布置有利于保证电机轴与主机轴的同轴度，也方便后期对联轴器进行对中检查。

　　安装边界方面，整机长度主要由电机轴向长度、主机壳体直径和两者连接段决定，宽度方向受主机圆筒外径、电机支架和底脚跨度约束，高度方向的最高点出现在上部弯管和法兰处。进行厂房布局时，不能只按底座投影预留位置，还应在弯管上方留出管道连接和螺栓紧固空间，在电机尾部留出检修、抽芯或散热距离，在主机两侧留出观察、拆装和维护通道。底座作为承载基础，需要同时承受设备自重、电机转矩反力以及管路载荷，建模时应重点关注底脚平面、螺栓孔位置、支撑筋板和焊缝区域的对应关系。

　　在三维建模过程中，这类设备适合采用分区建模方式：先建立电机轴线、主机轴线和管口中心线，再围绕轴线生成圆筒壳体、端盖、叶轮腔外部轮廓和弯管；底座则根据底脚位置反向确定支撑梁高度和筋板布置。弯管部分需要控制曲率半径、端口法兰直径和管段过渡锥度，避免与主机壳体或电机上部轮廓发生干涉。对于设备选型人员而言，该模型可用于检查压缩机与电机的相对高度、皮带或联轴器区域是否具备防护安装条件，以及进出口管路是否能够顺畅接入系统。

　　现场应用中，离心压缩机组往往不是孤立设备，其周边还会配置过滤器、冷却器、调节阀、止回阀、减振元件和仪表测点。该模型把主机、电机、底座和主要管口集中表达出来，能够作为系统布置中的核心设备占位模型，也可用于教学演示离心式压缩机械的基本构成。工程评审时，可进一步核对主机支脚与底座接触面、电机支架受力路径、弯管法兰载荷方向，以及检修时电机和主机壳体是否存在吊装冲突。整体结构偏重外形与装配关系表达，适合在方案沟通、设备布局、管道初步走向和机械结构学习中使用。
