C型开口夹持支座机械结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:653621
  • C型开口夹持支座机械结构设计
  • C型开口夹持支座机械结构设计
  • C型开口夹持支座机械结构设计

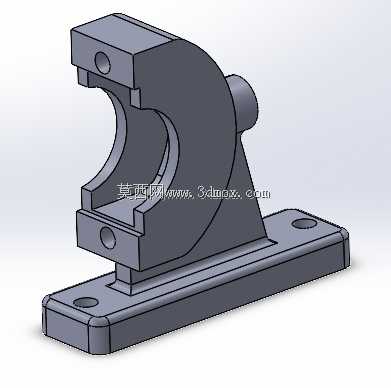

  该构件属于工装夹具与小型专用设备里常用的C型开口夹持支撑座,整体采用一体式铸钢或焊接钢板后精加工的结构思路,底部为长条形矩形安装底板,底板四角加工沉头安装孔,可直接通过内六角螺栓固定在设备工作台面、工装基板或者生产线工位架上,底板边缘做圆角过渡,避免装配过程中锐边划伤操作人员,也降低铸件应力集中开裂的风险。

  从实际产线应用场景来看,这类支座常布置在手动压装工位、小型工件定位工装、检测工位夹持机构以及非标自动化设备的工件承托部位:上下两个平行的夹持块分别开设同轴销孔,可装入夹紧销、定位轴或者快速夹头,中间C型开口空间用来放入待加工、待检测的条形工件、小型壳体零件,侧面伸出的圆柱轴颈可配套扭簧、复位扭杆或者摆杆驱动件,带动上夹持块完成小角度开合动作,实现工件的快速装入与锁紧。

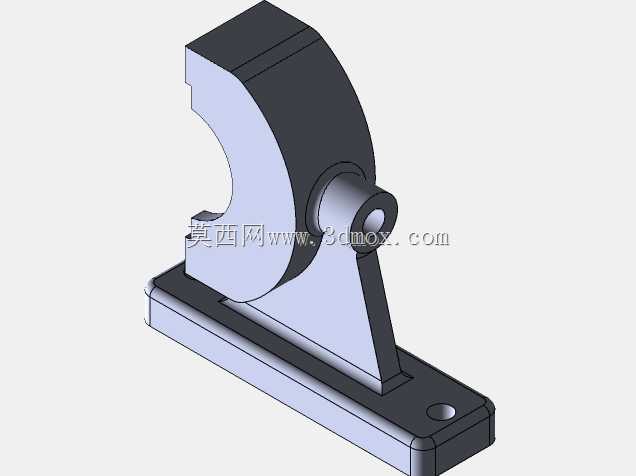

  结构设计阶段优先保证夹持刚性:底部底板和上方C型架主体之间设置三角形加强筋,从底板上表面一直延伸到弧形立板后侧,在夹持工件受到向下压装力、侧向钻孔力的时候,加强筋可以把载荷直接传递到底板安装面,避免C型开口出现张口变形。上下夹持臂的厚度经过受力校核,臂体根部和弧形立板平滑过渡,没有尖锐转角,大幅降低交变载荷下的疲劳断裂概率;侧面伸出的圆柱轴端预留轴用挡圈槽或者螺纹孔,方便安装摆臂、手柄或者复位弹性件,不需要额外加工转接法兰,减少装配零件数量。

  安装边界方面,底板长度方向预留足够的孔距,四个安装孔的位置避开上方C型架的投影区域,装配时扳手可以直接伸入拧紧螺栓,不会和主体结构发生干涉;C型开口的深度和开口宽度按照常规小型工件的外形尺寸预留,工件放入后两侧留有足够的操作空间,方便操作人员取放零件,也可以在开口内侧加装可拆卸的聚氨酯垫块,避免夹伤工件表面。上下夹持块的销孔采用同轴加工工艺,装配后销轴穿过两个孔位,夹持面平行度可以控制在0.05mm以内,保证夹紧工件时不会出现偏载、工件翘起的问题。

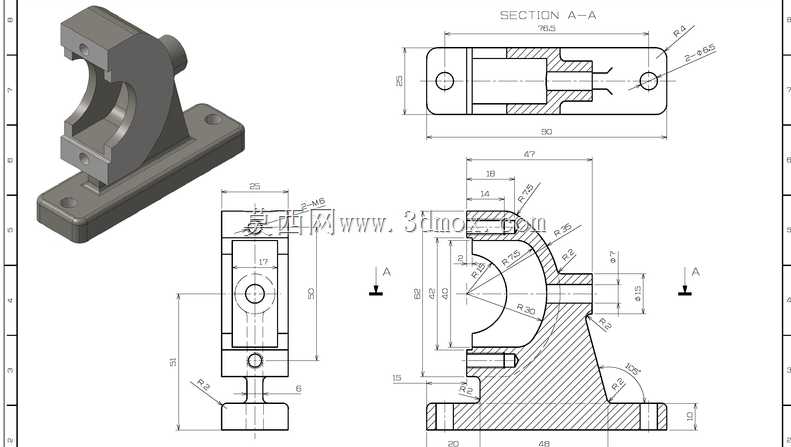

  建模过程中先绘制底板草图,拉伸生成底座实体,再叠加后侧弧形立板与三角加强筋,合并为一体主体后,分别拉伸上下两个夹持臂,随后在侧面绘制圆柱轴颈并与主体合并,最后依次加工底板沉孔、夹持臂销孔、轴端限位结构,所有棱边按照工艺要求添加铸造圆角或者机加工倒角,既符合实际零件的加工工艺逻辑,也方便后续出工程图时直接标注尺寸公差、形位公差与表面粗糙度要求,直接对接生产加工环节。这类支座不需要复杂的传动部件,依靠自身刚性结构即可完成工件夹持定位,维护时仅需定期检查销轴磨损情况,更换成本低,非常适合多品种小批量的非标工装场景使用。
