带通同轴射频滤波连接器组件

　　该同轴式带通滤波器件在射频通讯链路中承担频段筛选与阻抗衔接的双重作用，常见于基站射频前端、测试测量台架、工业无线通讯柜以及车载信号系统里，串接在馈线与收发模块之间，把工作频段内的有用信号低损耗传递过去，同时压制带外杂波、邻道干扰和线路引入的电磁噪声，避免后级接收电路被无用信号阻塞。

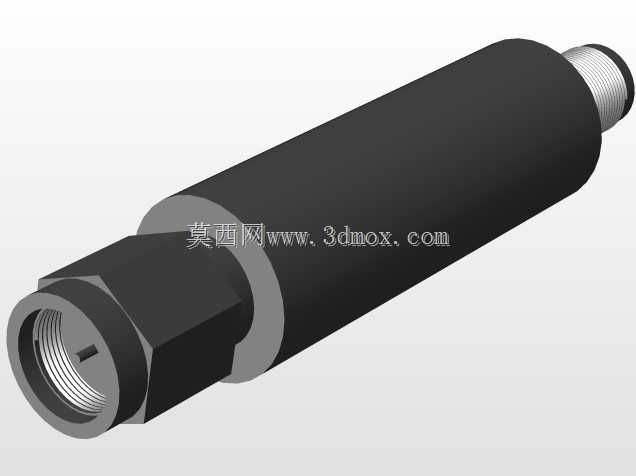

　　从整机布局角度看，这类圆柱直串式结构不需要额外占用面板安装空间，两端直接通过标准同轴螺纹对接：一端为内螺纹接口，内置插孔与定位槽，对接时旋合外螺纹插头，内部插孔抱紧插针完成射频导通，端面的台阶可控制插合深度，避免针体过度顶入损伤介质支撑；另一端为外螺纹接口，适配对应规格的母头线缆，接口螺纹的螺距、配合公差以及六角拧合面都按常规射频连接器装配习惯设计，现场用标准开口扳手即可完成锁紧，不需要定制工装。

　　主体中段采用大直径圆柱壳体，一方面为内部多级谐振腔、滤波电容电感阵列预留足够轴向排布空间，保证带通曲线的矩形系数与带外抑制指标；另一方面金属壳体全程形成连续屏蔽腔，把内部谐振单元与外界电磁场隔离，防止空间辐射串入滤波通路，也避免内部信号向外泄漏。壳体与两端接头之间设置环形台阶过渡，既作为装配时的轴向限位面，也可在腔体内部布置密封衬垫，提升户外工况下的防潮防尘能力。

　　建模过程中需重点控制几处装配边界：两端接口的同轴度必须保证在连接器公差范围内，否则插合后会出现针孔偏心，导致驻波比恶化；内螺纹底孔、插孔容纳腔以及介质安装槽的轴向尺寸要逐层核对，保证插针插入后接触到位且不发生刚性顶撞；外六角部位的对边尺寸需留出扳手操作空间，在密集排布的机柜面板上，相邻器件之间要预留扳手回转间隙；中段圆柱外径决定了整机在走线槽内的占位，多根馈线并排敷设时可按该外径核算线束弯曲半径与固定卡具间距。

　　结构设计上把滤波腔体与连接接口整合为一体，省去了滤波器与转接器之间的额外跳接线，减少链路中的连接节点，也就降低了插损累积与接触失效点。外壳金属件兼顾屏蔽与结构强度，内部介质支撑既固定接触件位置，又维持特性阻抗连续，过渡段的直径变化经过阻抗补偿，避免在接口与腔体交界处产生反射尖峰。对于需要在有限安装空间内完成频段净化的通讯设备集成场景，这种直列式滤波连接器能够在完成线缆对接的同时实现信号预处理，简化整机射频通路的装配工序。
