多凸台异形铰接连接支座结构设计

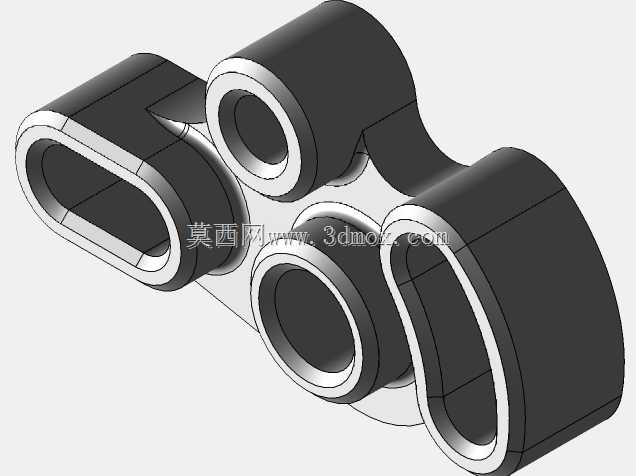

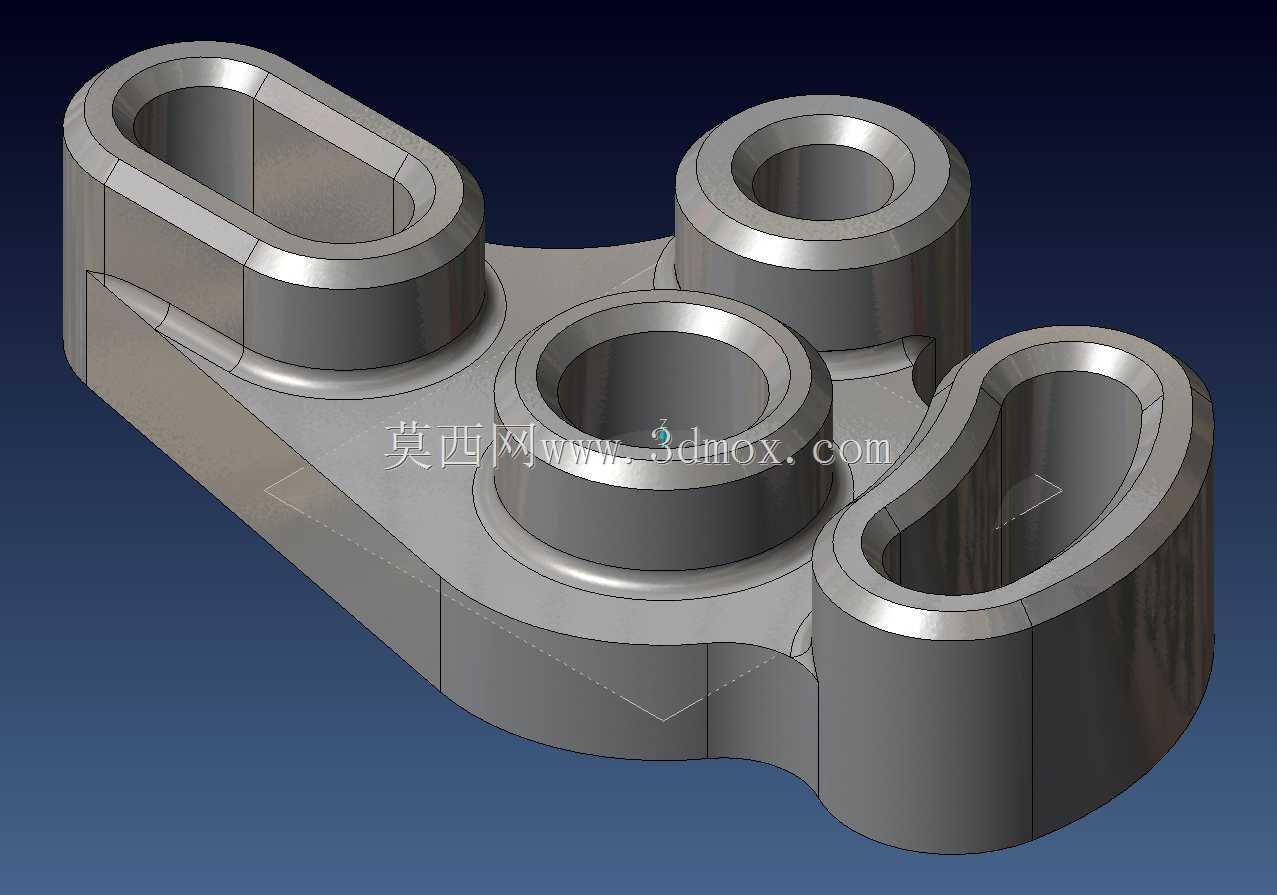

　　这款异形铰接支座在轻工自动化输送线、小型工装夹具摆臂以及通讯终端便携夹持机构里都能见到适配场景，它的核心作用是在两个存在小幅相对摆动的部件之间传递载荷，同时预留出销轴穿装的同轴定位空间，避免运动过程中出现别卡、应力集中在单点的问题。从结构布局来看，零件本体采用一体化铣削成型的板式基体，板体轮廓随受力走向做了平滑过渡，没有突兀的直角拐角，两处长圆形沉槽凸台分别布置在基体对角位置，槽腔为贯通式长孔，既可以穿装锁紧螺钉完成支座在安装面的固定，长圆孔的余量还能允许装配时微调安装位置，抵消机架焊接或者钣金加工带来的孔位偏差，不用在现场额外扩孔修配。基体中部凸起的两个同轴圆筒凸台是核心铰接位，凸台内壁预留了销轴配合的公差区间，

　　凸台的壁厚按照径向受剪的工况做了加厚处理，凸台根部和底板衔接处做了整圈圆角过渡，能把销轴传递的径向载荷均匀分散到板体上，不会在凸台根部出现应力断裂。剩下两处圆形凸台可作为辅助定位销孔或者辅助铰接点位，适配不同摆臂的连接需求，整个零件的安装边界完全贴合底板的外轮廓，所有凸台的高度统一，装配后摆臂的转动平面和支座底面保持平行，不会出现运动干涉。设计阶段先按工况载荷校核凸台的剪切强度与底板的抗弯刚度，再反向调整长圆槽的长度和凸台间距，保证螺钉锁紧点位落在受力支撑区域内，外形上所有外露棱边都做了倒角处理，既去除加工毛刺，也避免装配时刮伤配套零件。这类支座不需要复杂的曲面加工，采用常规数控铣削即可完成全部型面加工，沉槽和凸台的同轴度可以一次装夹加工保证，后期维护时销轴磨损也能直接从凸台孔位拆换，不用整体拆卸支座，在小载荷摆动传动的机构里实用性很强。
