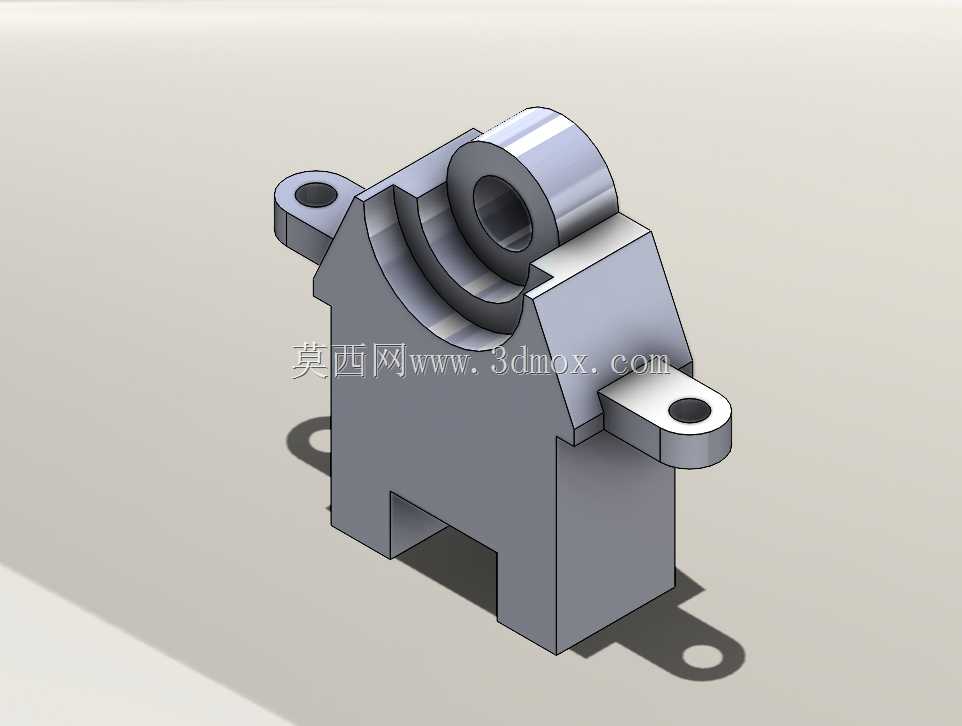

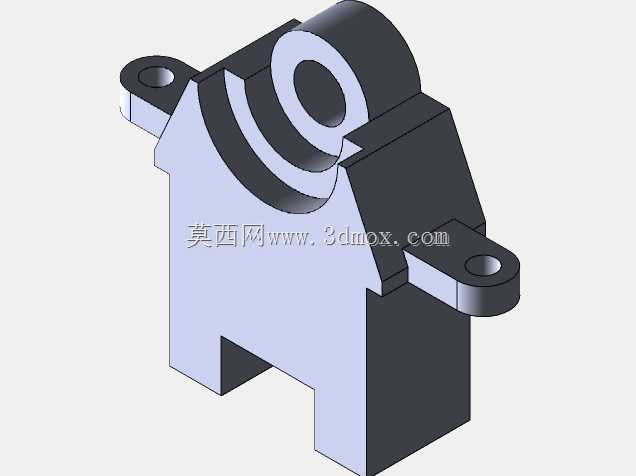

带双耳安装座的剖分式轴承支座结构

　　这套支座结构在常规带座轴承的基础上做了安装适配优化，日常在轻工输送线、小型工装台架、非标自动化辅机里十分常见，主要用来承托旋转轴的径向载荷，同时给轴系提供固定的安装基准，避免转轴运行时出现径向窜动、悬臂挠曲的问题。不同于整体式轴承座需要从轴端穿装的装配逻辑，这个支座顶部的轴瓦容纳位做了半开放的弧形槽设计，现场维护时不需要拆解轴端连轴器、带轮或者传动齿轮，只需要松开上盖紧固件就能直接更换轴套、补充润滑脂，在产线不停机拆解空间受限的场景下，运维效率要高出不少。结构下半部分的主体采用箱式立壁构型，两侧立壁底部开出了对位的缺口槽，既可以卡在预装的定位凸台上完成初定位，也能避让台架表面的走线、凸起焊点，不需要额外在安装面做铣平避让加工。

　　左右两侧向外延伸的带孔耳座是整个零件的安装固定位，耳座上的通孔预留了足够的螺栓沉头空间，装配时可以从上方直接穿入内六角或者外六角紧固件，锁紧到下方的安装基板上；耳座和主体衔接的位置做了加厚的过渡圆角，避免设备运行时振动带来的应力集中，长期受载也不会在耳座根部出现开裂。顶部同轴的圆筒部分是轴承的定位腔，内孔尺寸按照标准滑动轴套或者微型深沟球轴承的外径公差设计，腔壁的厚度预留了足够的刚性余量，即便轴端传递小幅偏载，也不会出现腔体变形导致轴承外圈跑圈的问题。从安装边界来看，底部两个耳座的外伸跨度控制在常规小型铝型材台面的安装孔距范围内，整体高度适配多数小型传动机构的轴高设计，不需要额外垫高垫块就能对齐传动中心。

　　建模过程中所有配合面都保留了明确的公差参考：轴承腔的同轴度、耳座安装面的平面度、底部支撑面的平行度都在结构里做了对应约束，弧形槽和顶部圆筒的衔接处做了贴合面的让位处理，装配时轴瓦可以完全贴合定位，不会出现局部虚接。这类支座没有复杂的异形曲面，所有特征都是拉伸、切除、圆角组合而成，不管是做3D打印快速打样验证，还是直接出工程图采用铸铁或者铝合金切削加工，工艺性都很成熟，加工时只需要一次装夹铣出底面，再翻面加工顶部腔体和耳座孔就能完成全部工序，不需要定制特殊工装。实际选型时可以根据配套轴的直径调整顶部内孔尺寸，耳座的开孔位置也可以随安装基板的孔位做小幅偏移修改，适配不同的台架布局。
