通讯设备异形多孔连接安装板

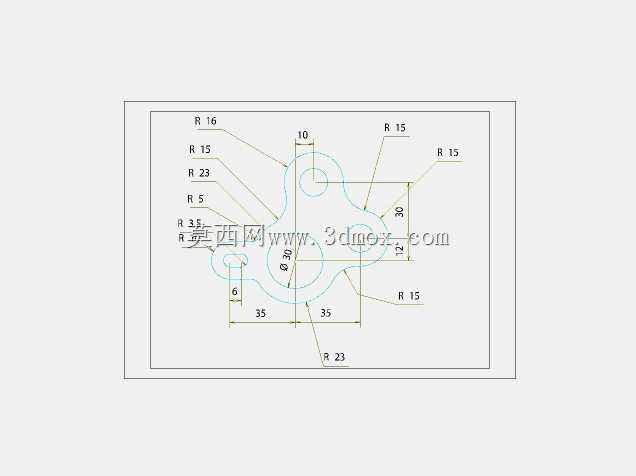

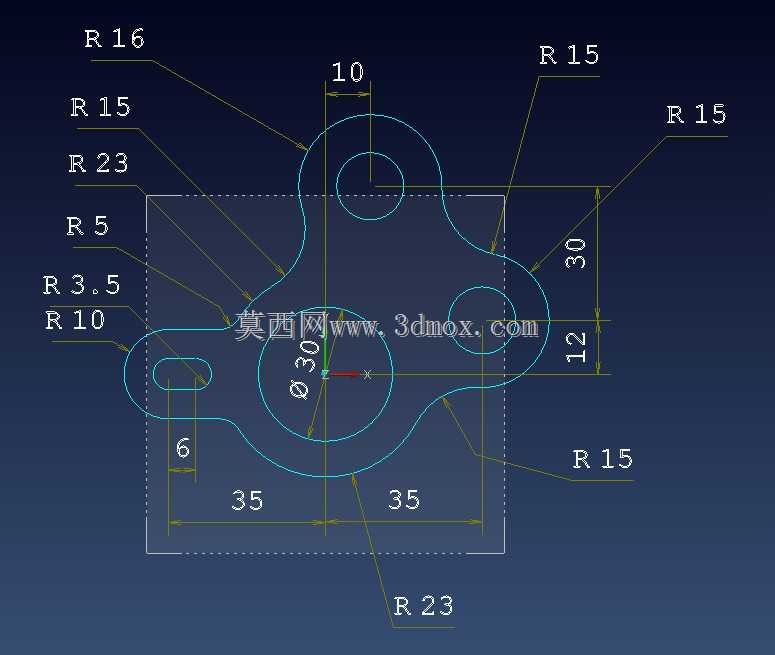

　　这类异形多孔连接板在通讯终端内部结构里承担局部固定与走线避让的作用，常见于手持通讯设备的支架转接区域，用来把小型功能模块、卡扣或者辅助构件定位到主壳体上。板件轮廓没有采用规则矩形，而是顺着周边零件的包络边界做圆弧过渡，多处R15、R23外圆弧能够避开相邻壳体的圆角与内部凸起，R5、R3.5这类小圆弧则集中在局部收窄位置，保证板边不会和邻近元件发生干涉。

　　从布局上看，板件以中心φ30圆孔作为主要基准，该孔可对应主轴位、定位柱或者圆形功能模块的避让区域；围绕基准布置的多个圆孔分别承担螺钉穿装、定位销配合以及线束穿过的功能。上方小孔区域保留10mm的边距控制，右侧两组孔位在竖直方向按30mm、12mm分层布置，水平方向以中心为界向两侧各延伸35mm，左下角长圆槽宽度控制在6mm，可用于装配时吸收少量位置偏差，降低多孔同时对位的难度。

　　设计这类板件时，先确定中心基准孔，再依据相邻模块的安装点反推周边孔位，能够让尺寸链更短。外轮廓不是单纯追求造型，而是通过连续相切圆弧把各个安装耳连接成整体：宽处用于布置连接孔，窄处用于避让电池、连接器或加强筋；圆弧过渡还能减少板件在冲压或铣削加工时的应力集中，避免尖角处产生裂纹。对于需要轻量化的手持设备，这种随形轮廓比整块矩形板更省材料，也能给内部走线留出不规则空间。

　　安装边界方面，板件左右方向的核心孔距约70mm，右侧孔位与中心基准之间保持明确的高度差，装配时可先通过中心孔或长圆槽进行初定位，再锁紧其余固定点。由于各孔分布在不同方向的凸耳上，受力点并不集中在一条直线上，能够承受一定的扭转和拉拽载荷。实际建模时需要重点检查圆弧与孔边的最小壁厚、凸耳根部宽度以及孔位到板边的距离，防止加工后局部薄弱。

　　在工程应用中，该结构既可作为二维加工图纸的轮廓练习件，也可作为通讯产品内部连接板的方案参考。建模过程中，相切圆弧、同心约束、对称尺寸和长圆槽定位是核心要点；转入加工时，外轮廓适合激光切割、铣削或冲压成形，孔位则根据批量选择钻孔或冲孔。把尺寸基准、避让空间和安装调节量同时考虑进去，板件在紧凑设备内部才更容易实现稳定装配。
