连续式石材型材表面抛光打磨设备

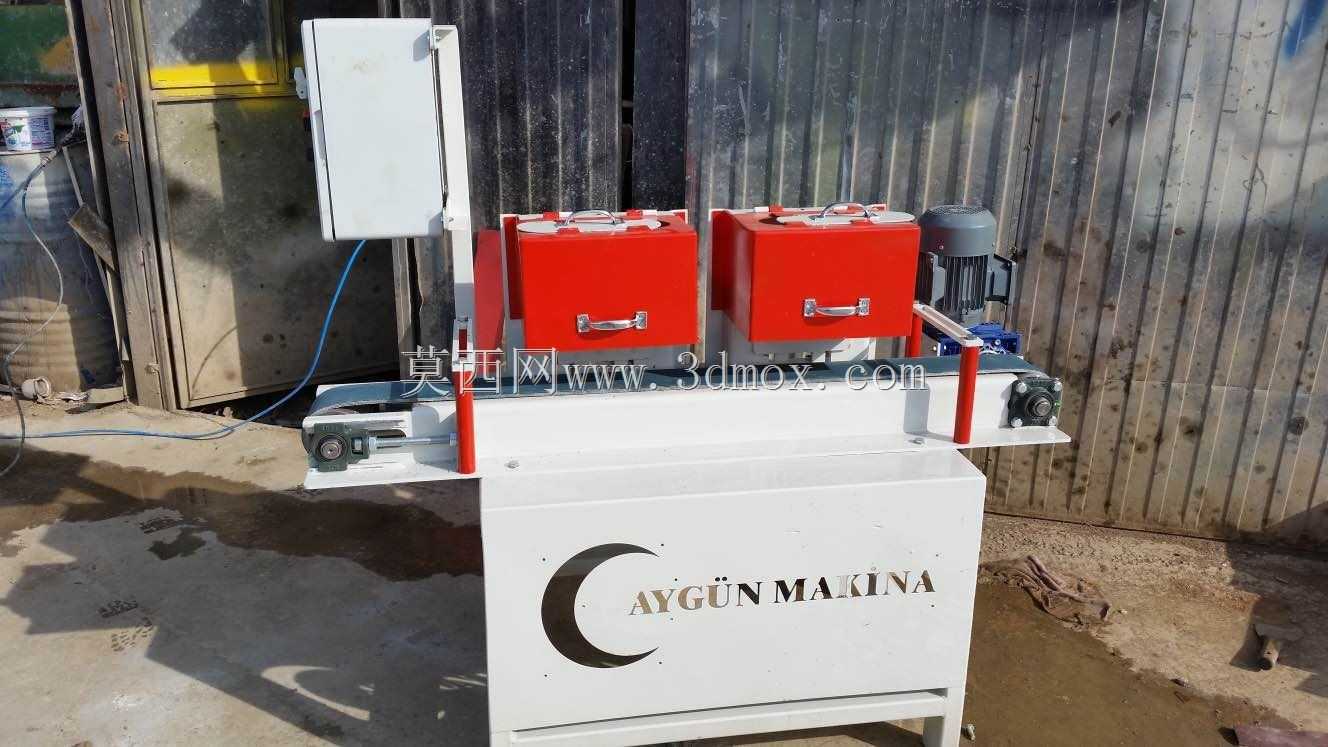

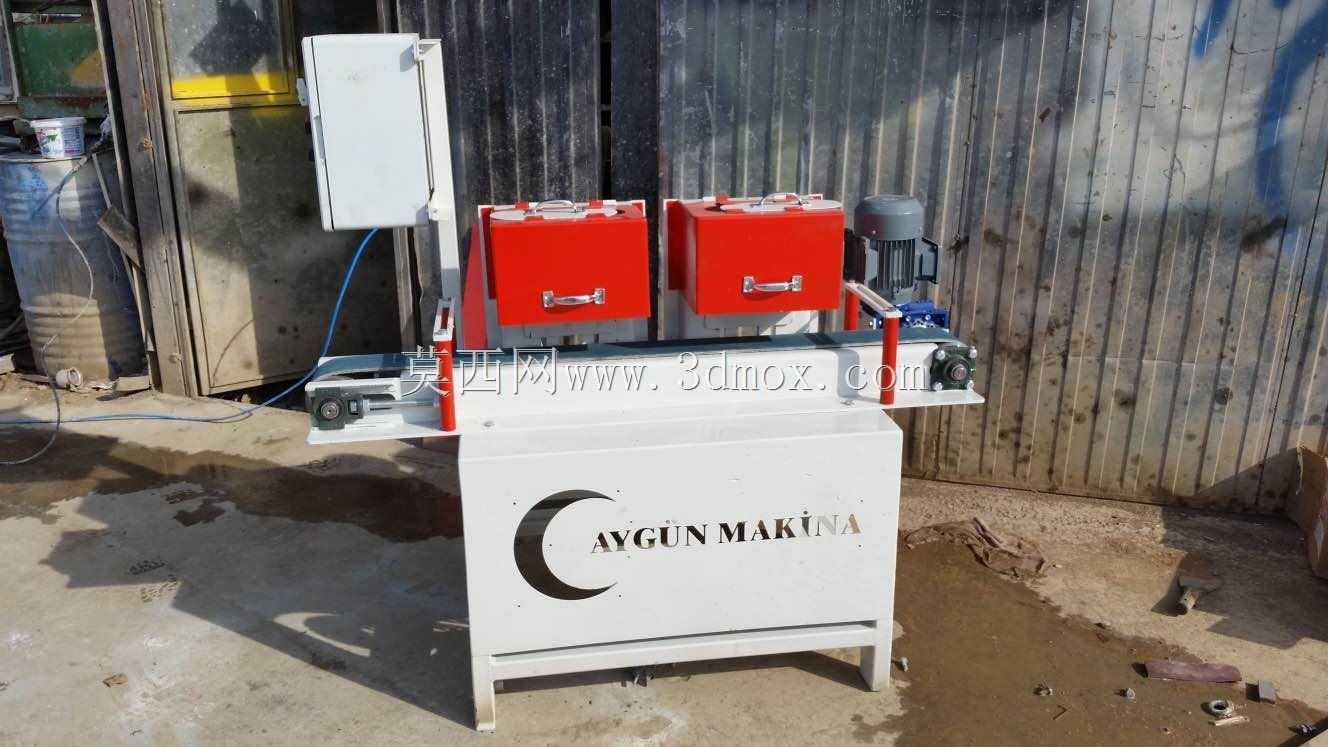

　　该套设备面向长条型石材、装饰型材的连续表面磨抛工序搭建，整体采用机架承托+水平输送带贯穿+多工位磨头排布的布局形式，适配建材加工车间里定长裁断后的石条、瓷砖边条、人造石型材的表面精修与抛光作业，工件从设备一端上料后随输送皮带匀速进给，依次经过粗磨、精抛工位，无需人工反复转运翻面，大幅降低长条形工件在工序间搬运产生的崩边、磕碰风险。

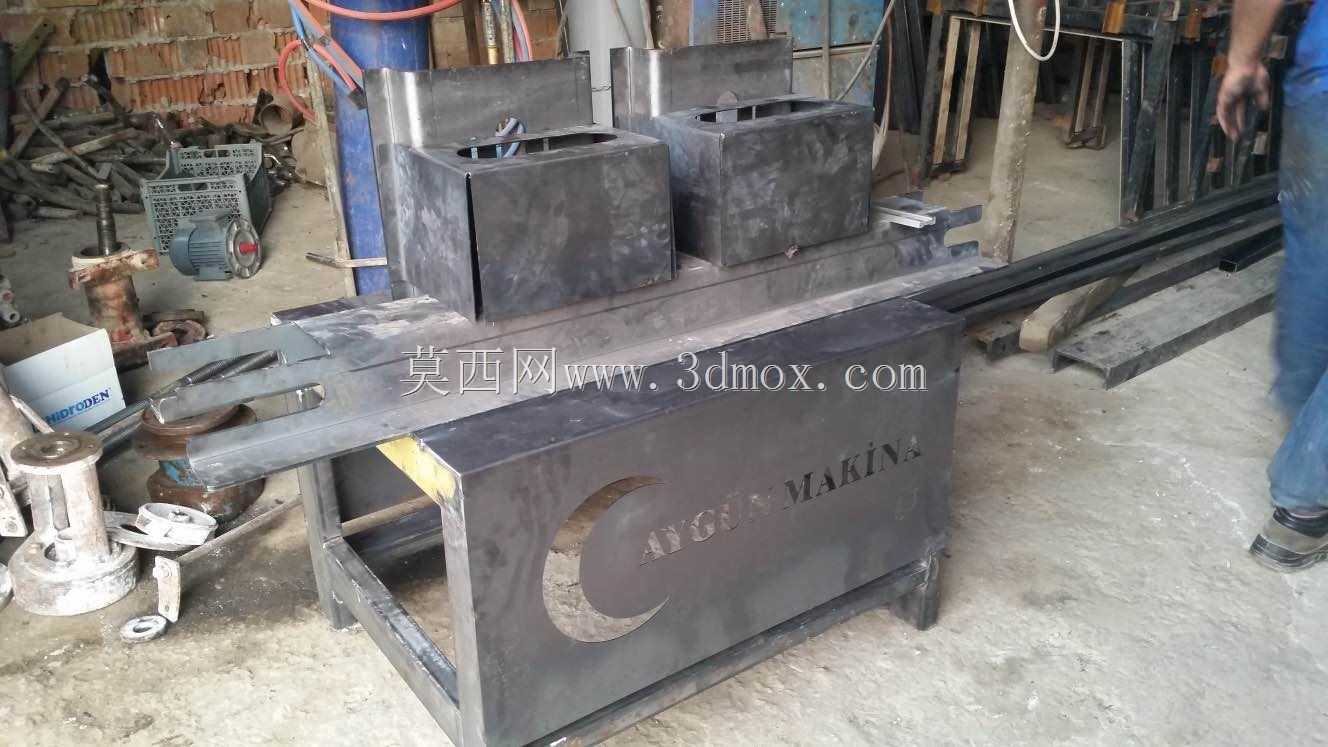

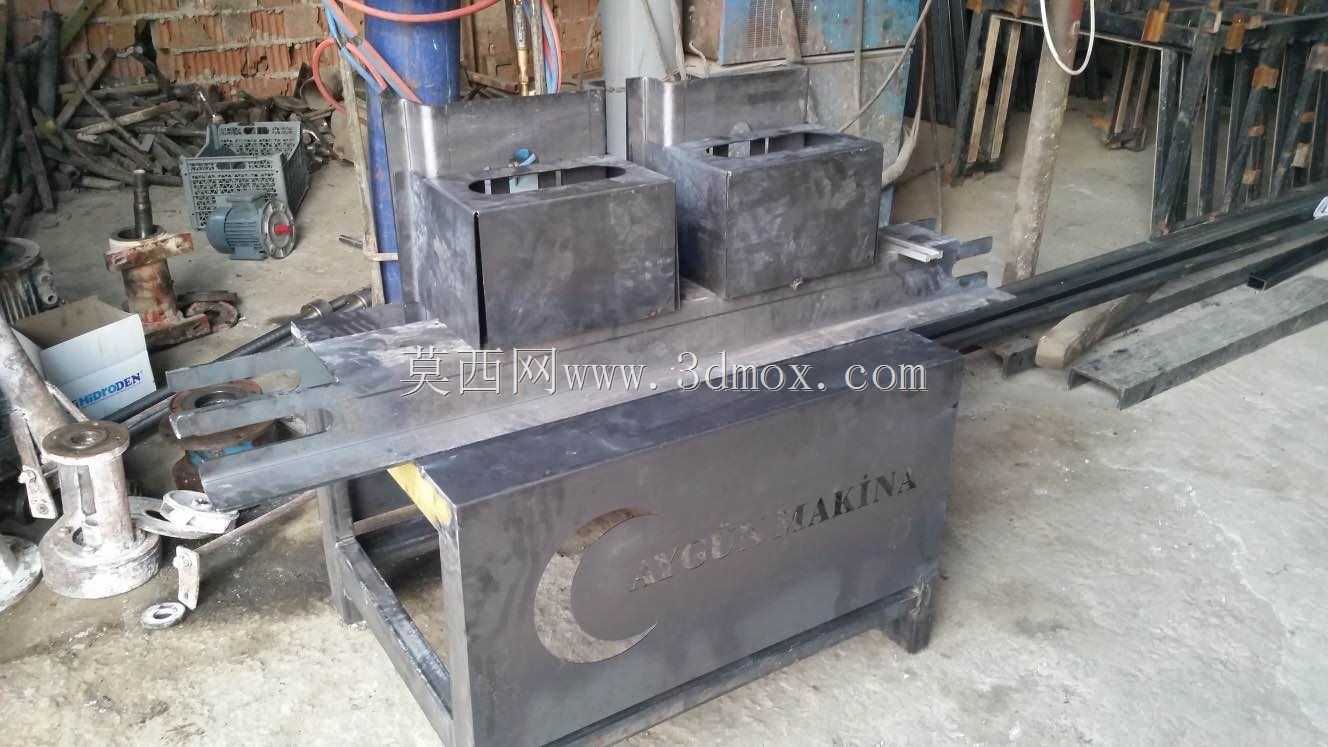

　　从现场安装边界来看，设备底部采用方管焊接一体式立式机架，机架四根支腿直接落地固定，无需额外预埋地基，整机占地沿工件进给方向延伸，宽度方向仅覆盖输送带及两侧磨头安装位，车间排布时可在设备进料端对接裁断工序出料辊道，出料端衔接风干、质检工位，形成连贯的型材加工流水线；机架顶部预留的安装平面同时承载输送驱动组件、磨头进给滑台与防护外罩，各组件安装基准面统一在焊接机架上一次加工成型，避免多组件拼接带来的同轴度、平行度偏差。

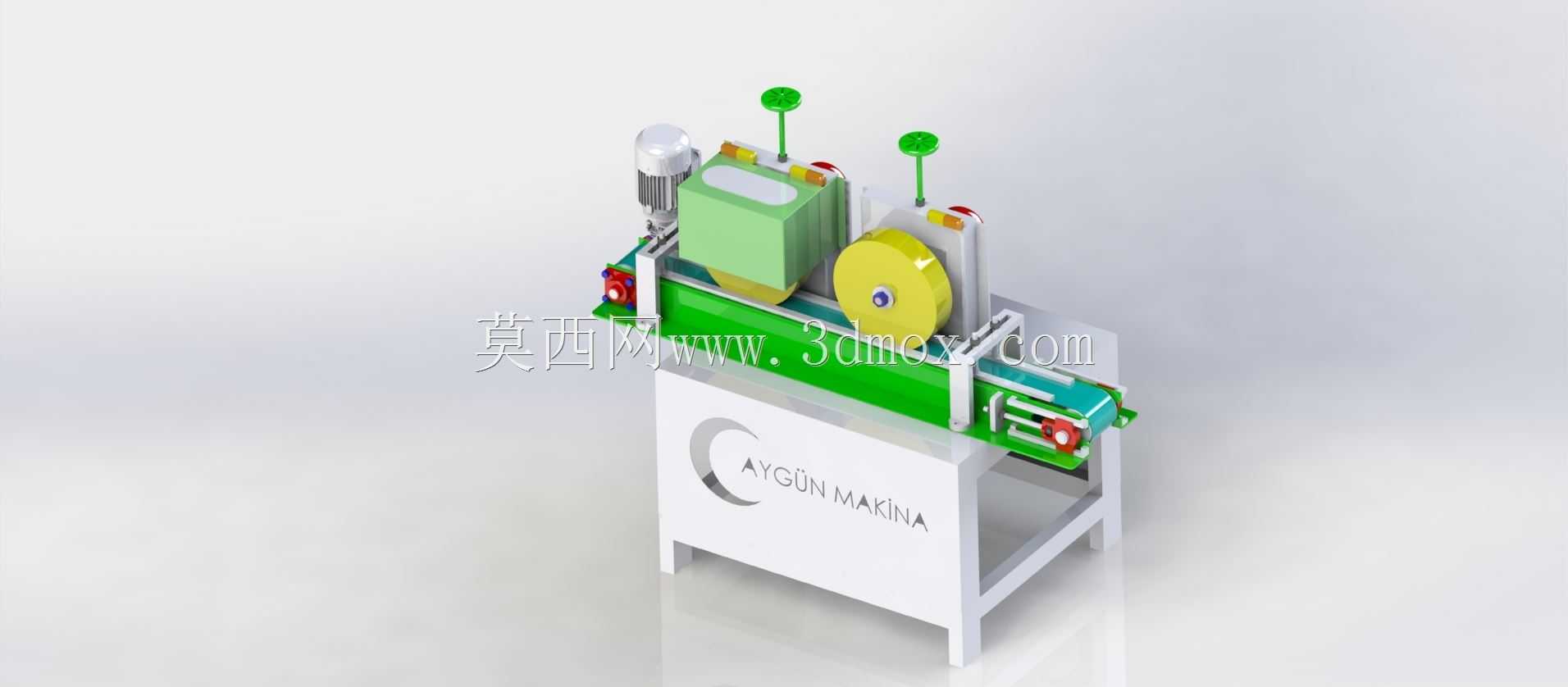

　　核心作业功能上，输送单元采用绿色平皮带承载工件，皮带两侧设置可调导向挡边，可根据待加工型材的宽度快速调整挡边间距，防止工件进给过程中出现偏移、跑偏；磨抛工位配置大直径圆盘抛光轮，轮轴通过独立支座安装在可升降滑台上，针对不同厚度的工件，可手动调整磨轮下压量，粗磨工位采用大进给量去除裁切留下的刀痕、表层不平，后续工位逐步切换细粒度磨料完成表面提亮，设备侧方配置的驱动电机通过带传动将动力传递至磨轮主轴，传动路径简洁，维护时仅需拆卸侧部护罩即可更换传动带与磨耗配件。

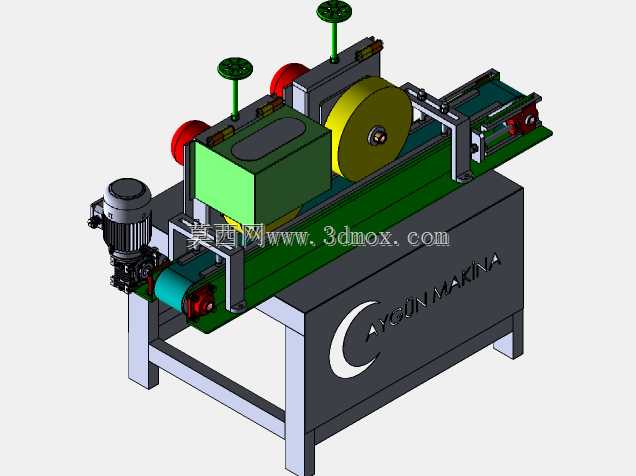

　　设备顶部设置的两组带绿色顶帽的调节立柱，用于压紧待加工工件的上表面，和下方输送带形成夹持约束，避免磨轮接触工件时因切削反力导致工件移位、翘曲；立柱的压紧高度可随工件厚度快速锁紧，适配不同规格型材的加工需求。机架立面预留的品牌安装位、走线槽均在建模阶段同步完成布局，电气线路沿机架内侧线槽布设，和作业区的磨屑、喷淋冷却液完全隔离，降低车间潮湿多尘环境下的线路故障概率。

　　结构设计过程中，所有运动组件的重量均由下部焊接机架承担，磨头工作时产生的振动通过机架支腿直接传导至地面，不会传递到输送带上影响工件进给平稳性；磨轮侧方预留的操作空间足够操作人员近距离观察磨抛表面质量，也可在不停机的状态下快速调整磨料进给参数，适配多品种小批量的石材型材加工场景。
