带斜撑拱形通孔卧式轴承支座

项目分类:轴承座 发布时间:2022-06-09 ID:654158
  • 带斜撑拱形通孔卧式轴承支座
  • 带斜撑拱形通孔卧式轴承支座

  该支撑件在中小型输送线、轻工包装设备、桌面级工装夹具以及教学实训机构中十分常见,主要承担转轴、铰接销轴或者小直径传动轴的径向承载任务,把旋转部件的工作载荷平稳传递至下方安装基面。零件整体采用一体式铸钢或铸铁毛坯思路建模,后期也可直接使用中厚钢板铣削加工,适合单件小批量试制场景。

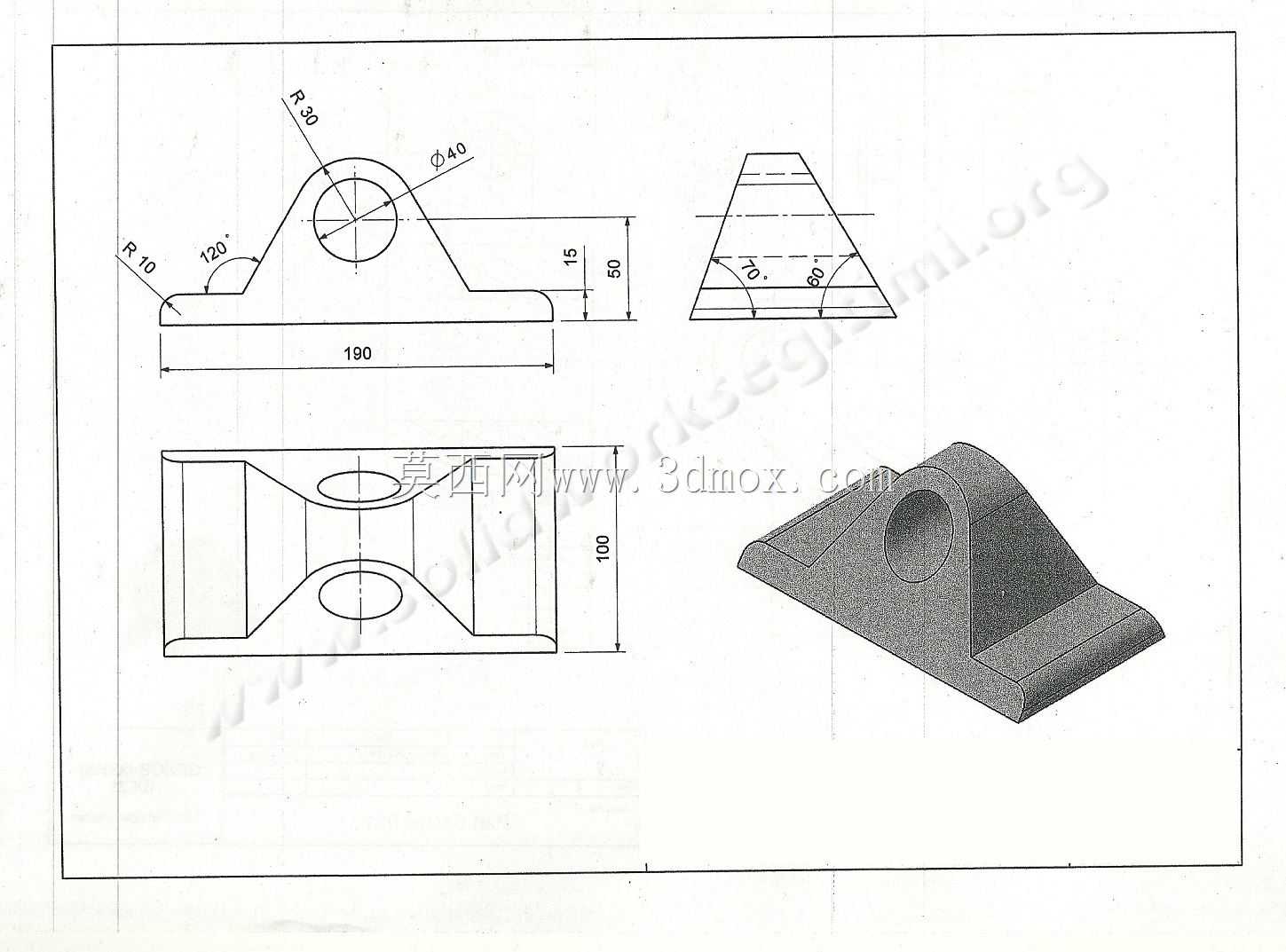

  从结构布局来看,底部为整块平直安装板,板面向左右两侧延展,预留出充足的螺栓排布空间,安装孔位避开上部立板投影区域,现场装配时扳手可直接伸入锁紧,不会与支撑立壁发生干涉。底座底面全程贴合设备机架台面,接触面积大,承压后单位面积压强低,即便承受间歇性冲击载荷,也不容易出现局部压陷或松动移位。

  上部承载核心为拱形半圆筒结构,中心加工出贯通圆孔,孔壁与转轴外圈或配套轴套形成配合面,圆孔上方保留完整圆弧包覆,相比开口式支座拥有更高的刚性,运转过程中孔形变形量更小,能长期维持轴系同轴度。圆孔两侧的立板并非垂直直板,而是从底座边缘向上平滑过渡为斜面,形成三角斜撑形态,这种构型一方面大幅削减了立板与底座交接处的应力集中,另一方面在不额外增加壁厚的前提下显著提升了抗侧弯能力,设备启停换向时支座晃动量明显降低。

  建模过程中优先绘制底座草图并拉伸生成底板,再在上视基准面勾勒两侧斜壁与拱形外轮廓,通过拉伸凸台形成主体支撑结构,最后对中心圆孔执行切除拉伸。所有外棱边均按铸造工艺要求添加圆角过渡,避免热处理或受力时出现裂纹源;底座底面与孔端面预留加工余量基准,方便后续铣削、镗孔工序统一找正。

  外形尺寸方面,底板长度方向覆盖两侧安装孔外沿,宽度略大于上部拱形筒体外径,整体高度以圆孔中心为基准对称分布,安装边界紧凑,可直接嵌入设备机架的预留工位,不需要额外改造周边管线排布。斜壁外侧留出的空档还可作为润滑脂涂抹、日常点检的操作空间,维护人员无需拆卸周边护罩即可观察孔位配合状态。这类支座结构简单、受力路径清晰,既可以作为独立支撑单元使用,也能够成对布置支撑长轴,在低速轻载传动场景下替代复杂分体式轴承箱体,兼顾制造成本与运行可靠性。
