FSI系列法兰型滚珠丝杠螺母传动件

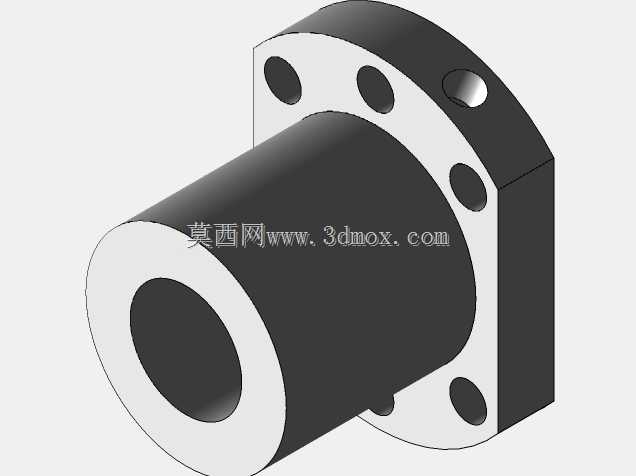

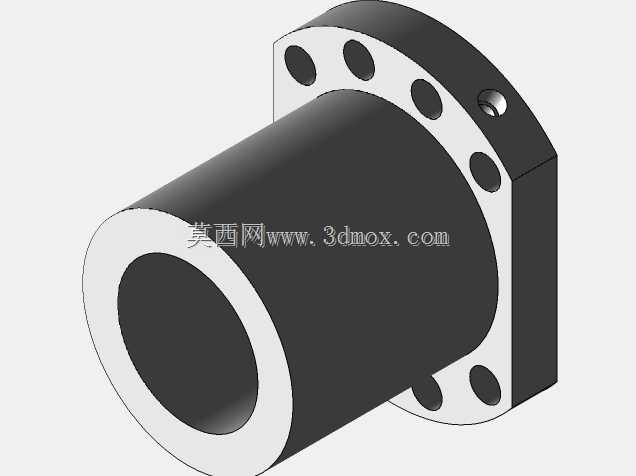

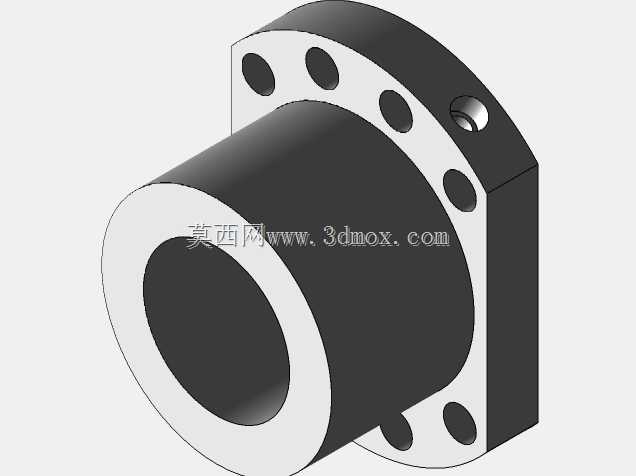

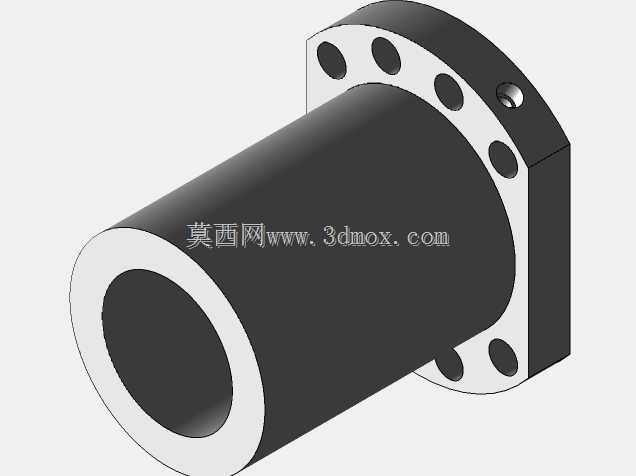

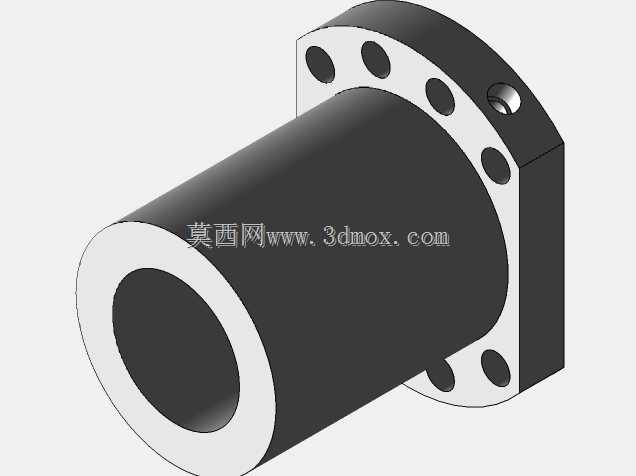

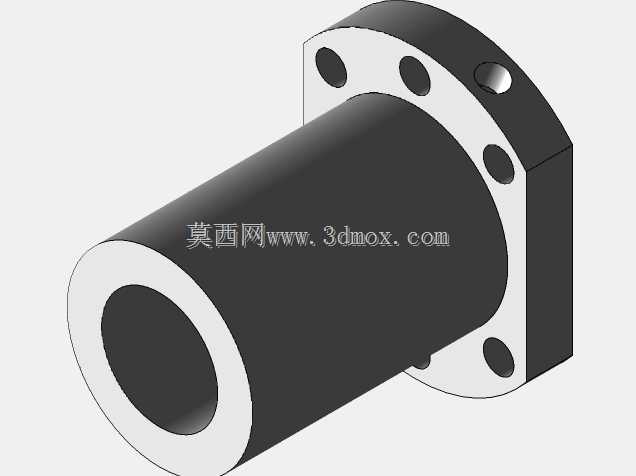

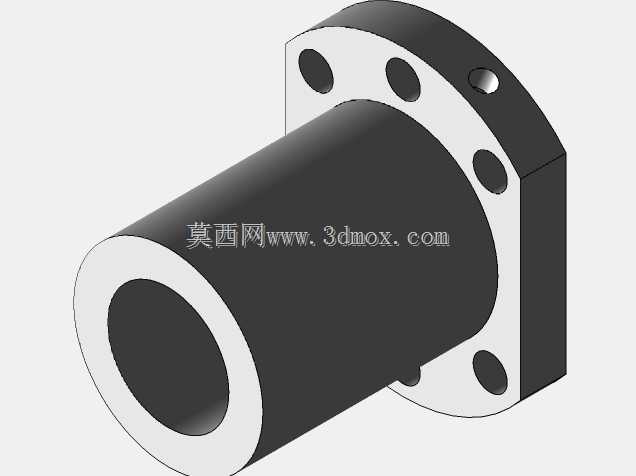

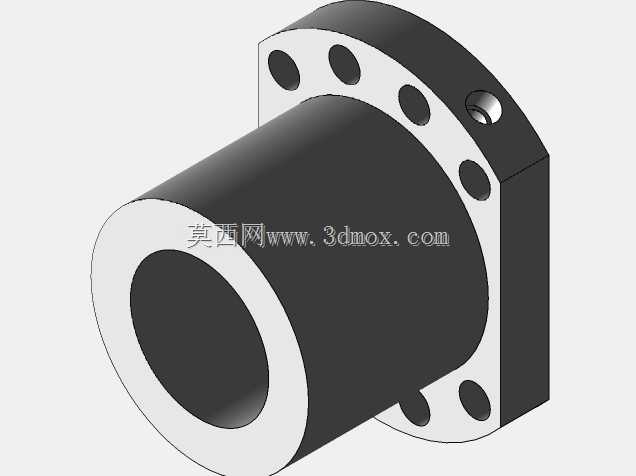

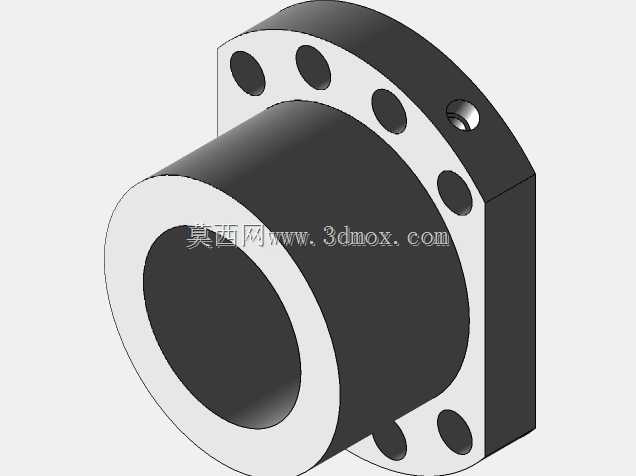

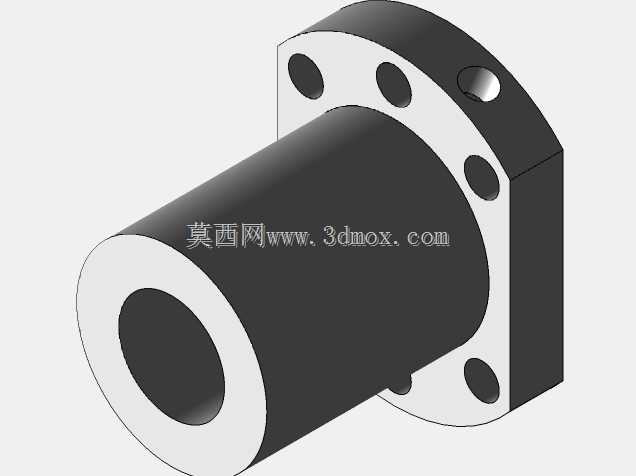

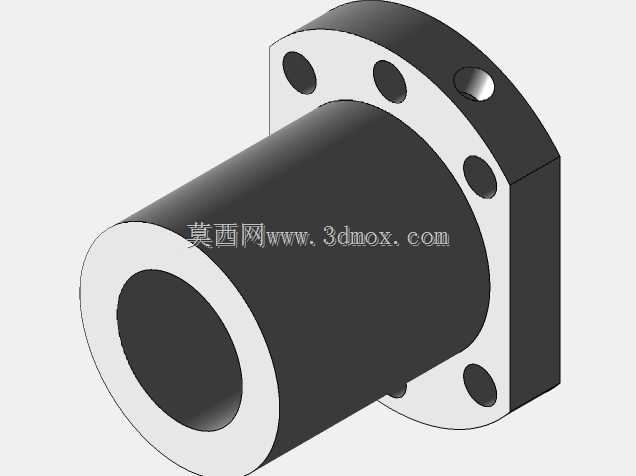

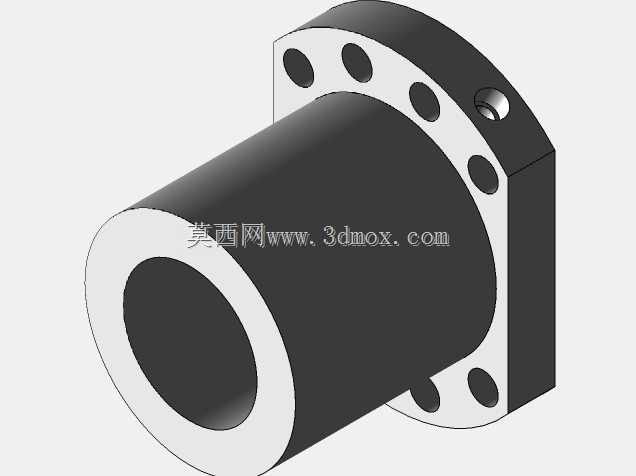

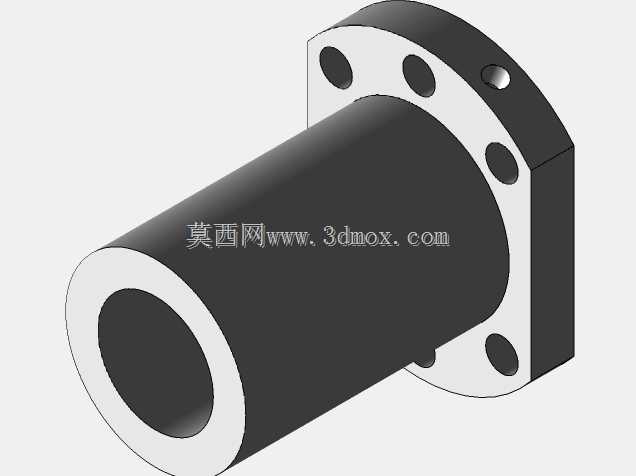

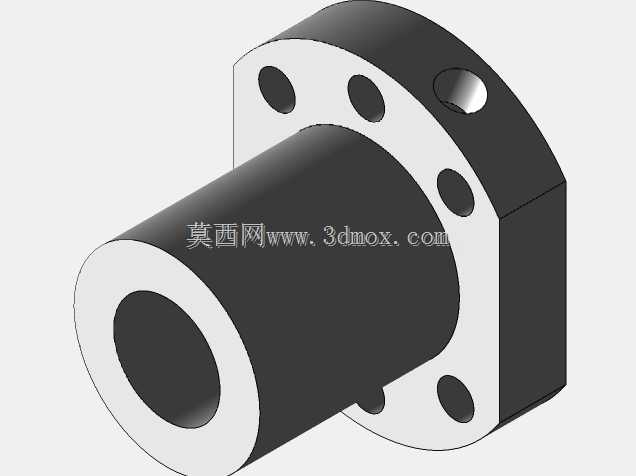

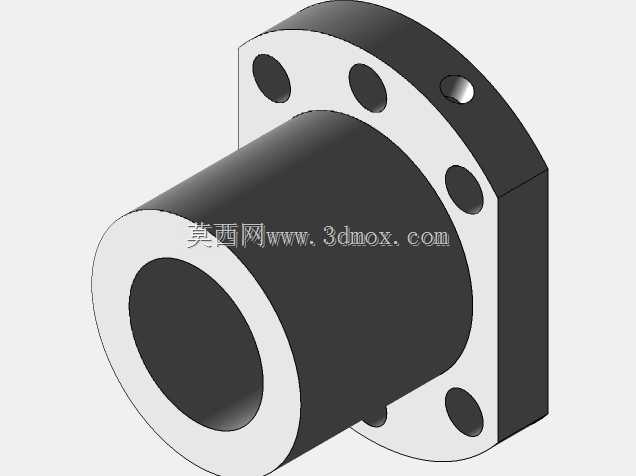

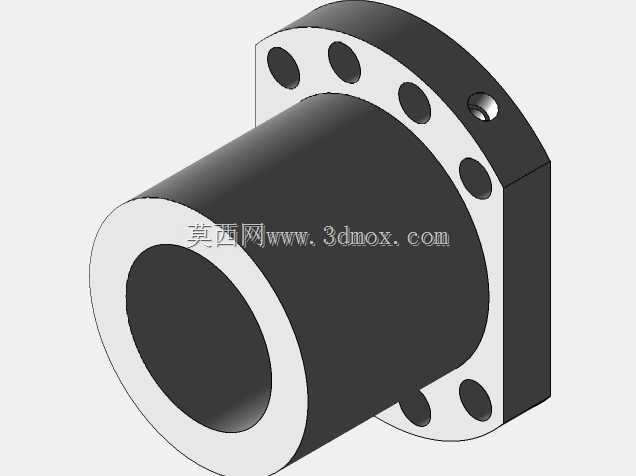

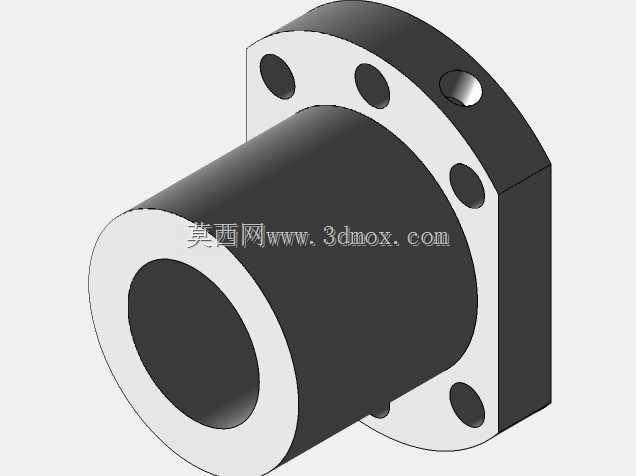

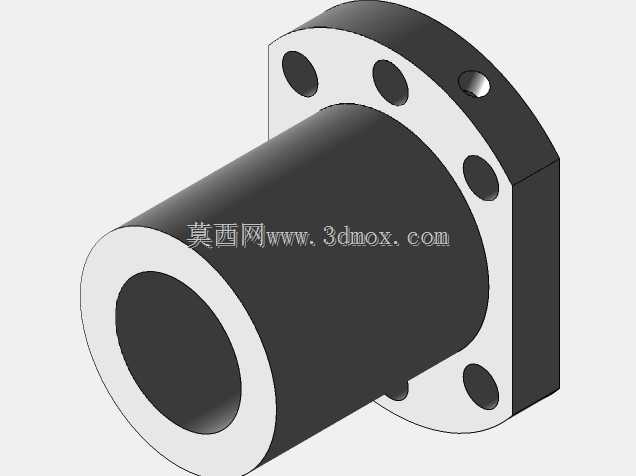

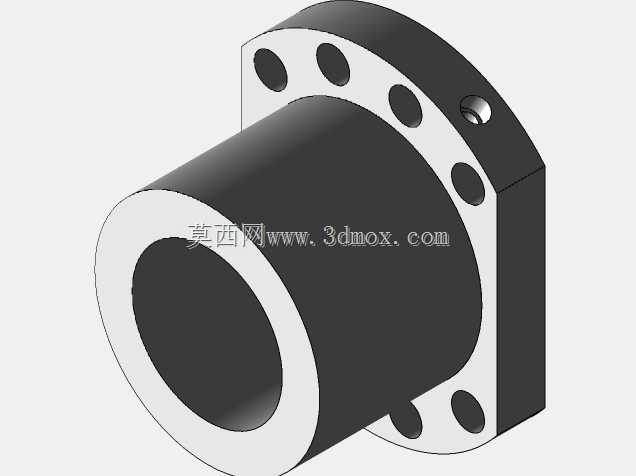

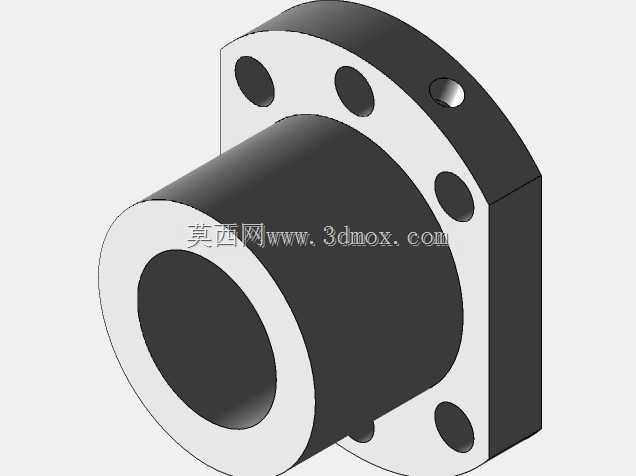

　　该三维模型呈现的是法兰式滚珠丝杠副的螺母主体，属于直线传动系统里将旋转运动与直线运动相互转换的核心执行部件，在各类需要高精度直线进给的工业设备中承担动力传递与运动导向的关键作用。从结构外形来看，该螺母采用切边法兰一体化设计，螺母主体为中空圆柱结构，内部加工有与丝杠滚道匹配的循环滚珠通道，端部法兰盘做了双侧切边处理，法兰端面上均布多个贯通安装孔，同时法兰侧面预留有侧向油孔，用于定期注入润滑脂，维持滚珠滚道的润滑状态，降低运行磨损。

　　在实际设备应用场景中，这类滚珠丝杠螺母广泛适配数控车床进给轴、立式加工中心XYZ传动轴、桌面型3D打印机高精度Z轴升降模组、自动贴标机送料进给机构、光伏硅片分选设备的直线移载工位、锂电叠片设备的推片机构以及各类非标自动化专机的直线驱动单元。相比普通滑动丝杠螺母，滚珠丝杠依靠钢珠在丝杠与螺母滚道之间的滚动接触实现传动，传动效率可维持在九成以上，运行摩擦阻力小，低速进给时无爬行卡顿现象，反向传动空程间隙极小，能够满足精密加工设备对定位精度、重复定位精度的严苛要求。

　　从结构设计思路层面拆解，该螺母将安装法兰与螺母本体整合为一体，省去了额外的螺母支座转接零件，法兰端的安装孔可直接穿入内六角螺钉，将螺母锁紧在移动滑台的安装端面，装配时无需额外设计复杂的螺母抱夹支座，大幅简化移动部件的结构设计；法兰双侧切边的造型，一方面可以缩减螺母整体的外轮廓占用空间，在布局紧凑的自动化设备内部避免与周边导轨、线槽、传感器支架发生运动干涉，另一方面切边平面可作为安装定位的基准面，装配时可快速对齐滑台的定位边，降低装配调校的难度。

　　安装边界层面，设计选型时需要优先核对螺母的法兰外径、切边后的对边宽度、螺母主体圆柱长度、法兰端面安装孔的孔位分布圆直径与孔径，预留出螺母随滑台全程运动时的周边安全间隙，避免螺母运行到行程端点时与设备端板、轴承座发生碰撞；同时要匹配对应导程、公称直径的丝杠轴，核对螺母内部滚珠循环回路的回流通道结构，预留注油嘴的安装操作空间，日常维护时可通过侧部注油孔补充润滑脂，避免滚珠在干摩擦状态下运行出现滚道点蚀、钢珠磨损卡滞的故障。这类传动件的三维建模完整还原了外部安装特征，结构工程师在整机布局阶段可直接调用该模型完成干涉检查与安装孔位匹配，无需反复测绘实物，有效缩短设备传动模组的设计周期。
