VAG1.8T歧管压力传感器安装外壳

　　该壳体面向涡轮增压汽油机进气压力采集场景，用于承载MAP歧管绝对压力传感器，布置在节气门后进气歧管周边，为传感器提供稳定安装基准、密封贴合面以及周边线束避让空间。发动机舱内振动、温度波动和油污环境较复杂，壳体不能只按普通装饰件处理，建模时需要同时考虑传感器定位、螺栓锁紧、密封面压合和拆装工具可达性。

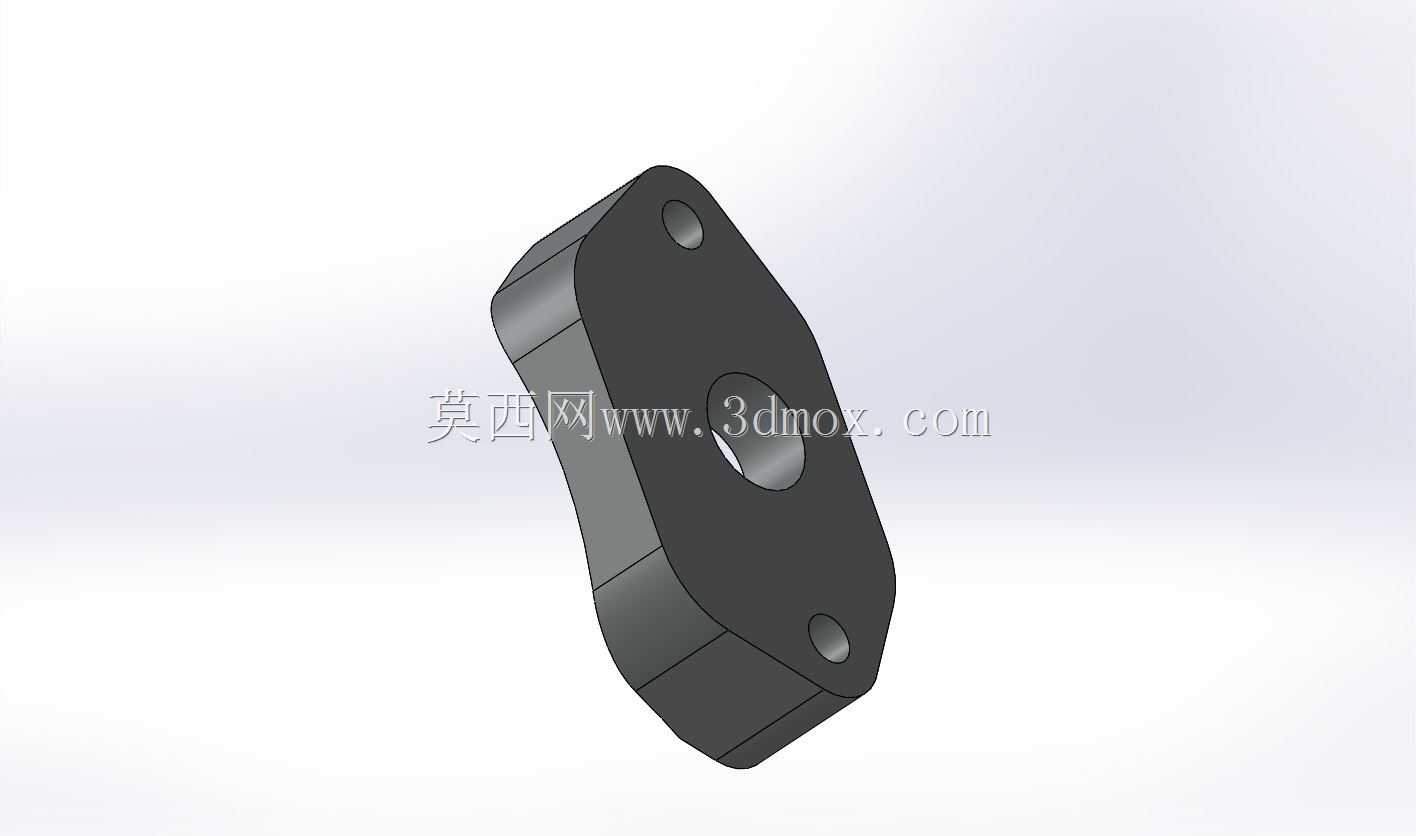

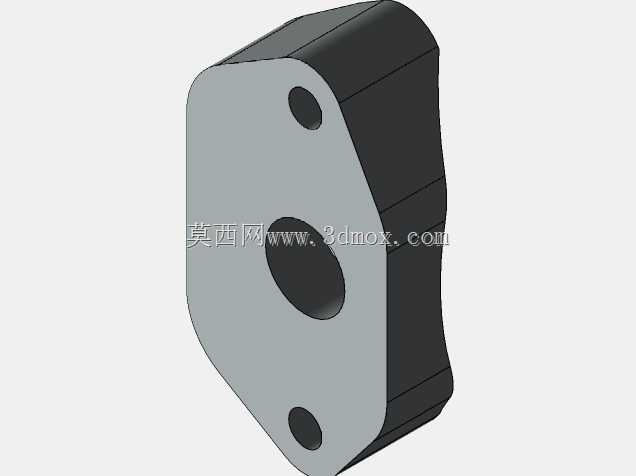

　　外形采用随安装空间变化的异形薄板结构，整体轮廓并非规则矩形，而是依据发动机周边管路、支架和线束边界收出曲线边。中部开设较大的中心孔，用于压力信号通道或传感器探测端对位，保证进气歧管内压力能够准确传递至传感元件；两端各设置一个小孔，作为安装固定孔，孔位间距决定壳体能否直接贴合既有安装面。两个固定孔与中心孔之间保留足够实体宽度，避免锁紧时局部应力集中，也让密封压力分布更均匀。

　　壳体具有一定厚度，侧面呈现分层实体结构，可在保证刚性的同时控制重量。安装面需要与传感器或歧管接合面保持平行，若平面度不足，螺栓压紧后容易出现微缝隙，导致压力读数漂移。建模时应重点控制中心孔轴线与安装面的垂直关系，以及两固定孔的同轴、孔边倒角和壁厚过渡。边角处采用圆滑过渡，既减少模制或加工时的应力集中，也能避免装配人员在狭小机舱内被锐边划伤。

　　从功能逻辑看，MAP传感器通过检测进气歧管绝对压力，为发动机控制单元计算负荷、喷油量和点火正时提供关键信号。壳体若发生变形、错位或密封不良，会使测得压力偏离真实值，进而影响怠速稳定性、加速响应和增压控制。因此该结构虽然外形简单，却承担定位、防护和压力通道对接三重作用。

　　在实际装配中，壳体通常夹装在传感器与进气取气面之间，或作为传感器转接支架使用。两端小孔适合螺钉贯穿锁紧，中心大孔需与密封圈、取气口或传感器探头保持同轴。设计时要为螺钉头、垫圈和工具套筒预留旋转空间，尤其在发动机线束密集、管路贴近的位置，不能只追求轮廓紧凑而牺牲维修可达性。壳体外侧曲线还应与相邻零件保持安全间隙，防止热态膨胀或发动机抖动时发生干涉。

　　三维结构搭建可先由安装面草图确定三孔相对位置，再沿外轮廓拉伸主体，随后处理孔口、倒角、侧面台阶和局部加厚。对于需要批量生产的场景，还应关注壁厚均匀性、拔模方向和分型线位置；若采用机加工方式，则要明确一次装夹可完成的基准面，减少二次找正带来的孔位误差。完成后应按发动机舱包络进行干涉检查，核对螺钉行程、密封圈压缩量以及传感器插接器出线方向，使壳体在真实维护和运行条件下都具备可靠的装配边界。
