CORSA D 1.6涡轮增压排气歧管连接法兰

　　这款法兰件面向小排量涡轮增压机型的排气侧改装与配套开发，核心作用是衔接缸盖排气端口与涡轮增压器进气侧，同时承担排气歧管段的密封、定位与载荷传递。在整车动力舱的实际布置里，它紧贴缸盖排气端面工作，一侧需要和四缸依次排布的排气道孔位精准对位，另一侧对接涡轮壳的安装接口，周边还要避让缸盖螺栓、线束支架、机油管路以及防火墙钣金的凸起结构，留给法兰外轮廓的冗余空间非常有限。

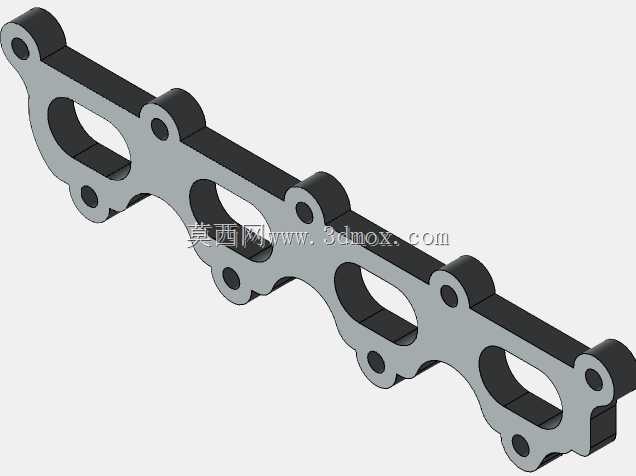

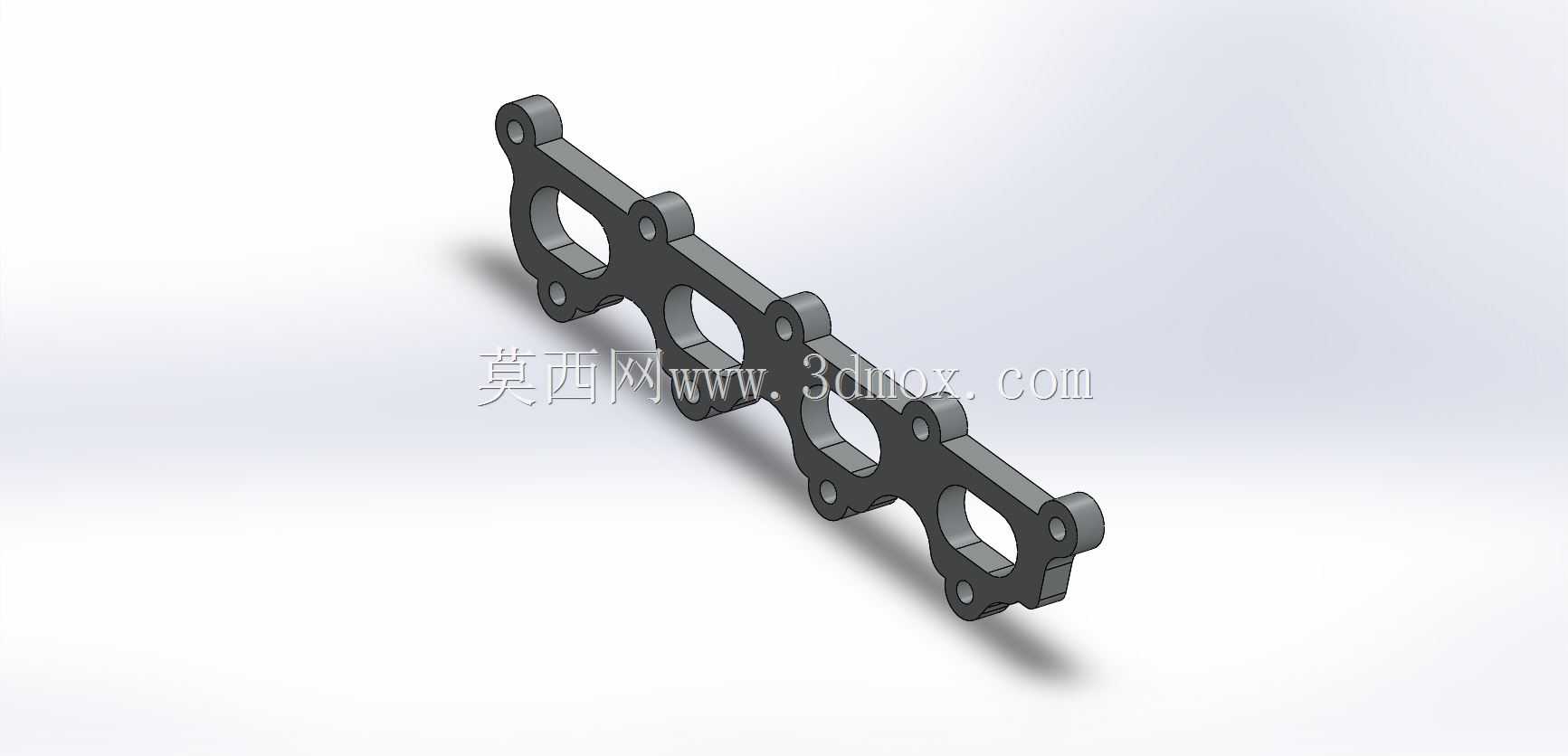

　　从结构特征来看，整件为长条形平板式布局，沿长度方向依次开出四个大口径圆形过流孔，孔位间距严格对应1.6L直列四缸缸盖的排气道中心距，保证每缸排出的高温废气可以无遮挡汇入涡轮侧。过流孔周边分布多组贯通安装孔，一部分用于将法兰锁紧在缸盖排气面上，另一部分用于固定涡轮壳或排气歧管分段，孔位周边做了局部凸台加厚，避免螺栓预紧时板面压溃，也能分散热态下的热应力。法兰两端和相邻孔位之间延伸出带圆角的耳板结构，耳板上的小孔对应缸盖原厂螺栓点位，安装时可以直接沿用缸体侧螺纹孔，不需要额外在缸体上攻丝改制。

　　建模过程中首先要锁定缸盖排气面的边界基准：先提取四个排气道的中心坐标、孔径公差以及端面密封带宽度，再反向排布螺栓孔位置，确保密封压紧力均匀覆盖每个气道周边的密封区域，不会出现局部压不实导致的排气泄漏。板面厚度需要兼顾两个维度的需求：一方面涡轮自重、排气脉冲振动会反复作用在法兰上，厚度不足会出现板面翘曲，热车后密封面错位漏气；另一方面动力舱轴向空间紧张，过厚的法兰会挤占涡轮与缸盖之间的间隙，导致涡轮安装后和周边部件发生运动干涉。

　　外轮廓的异形缺口并非随意裁切，每一处内凹圆弧都对应缸盖上的铸造凸台、冷却液旁通接头或者启动机边缘轮廓，在保证法兰自身结构强度的前提下最大化切除多余材料，既降低整件自重，也减少热容量，避免冷启动后法兰长时间储热烘烤周边橡胶管路。孔口边缘做了倒角处理，既消除加工后的锐边毛刺，也能在装配密封垫时起到导向作用，避免垫片被锐边切割损坏。

　　实际装车场景中，这类法兰多用于原厂自然吸气机型追加涡轮套件、或者老旧涡轮车排气歧管开裂后的替换改制，工作环境长期处于六百到九百度的高温排气冲刷下，结构设计上所有转角都采用圆角过渡，避免直角位置在反复冷热循环中产生应力集中裂纹，耳板和主板的衔接位置也做了加宽处理，抵消发动机振动带来的交变载荷。建模时同步匹配了密封垫片的压缩厚度、螺栓拧紧后的伸长量空间，保证装配后法兰面和缸盖端面完全贴合，不需要现场额外打磨修配。
