2.0TFSI发动机MAP传感器安装固定外壳

　　该零件为2.0TFSI涡轮增压汽油发动机进气歧管绝对压力传感器的配套安装外壳，属于发动机进气系统感知端的结构承载件，直接布置在节气门后方的进气歧管取气接口位置，工作环境长期承受进气负压、增压正压交替波动，同时伴随发动机舱内持续的高温辐射与整车运行振动，对结构刚性、密封贴合度与安装定位精度都有明确的工程要求。

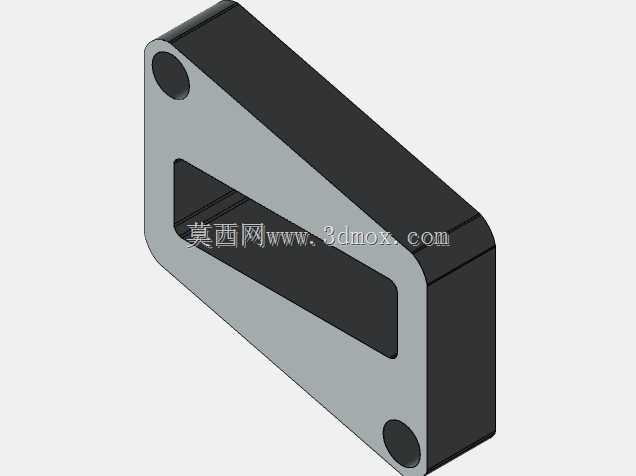

　　从实际功能逻辑来看，这个外壳首先承担传感器本体的定位安装作用：壳体上预留的两个对角布置通孔，用于穿过固定螺栓将整个组件锁紧在进气歧管的预设安装凸台上，孔位间距严格匹配歧管侧的螺纹孔坐标，装配后传感器的取气探头可以精准伸入歧管内部的气流通道，避免探头偏斜导致的压力采样失真。壳体中部开设的矩形镂空窗口，一方面为传感器的插接端或感应膜片区域留出避让空间，防止壳体壁面干涉传感器的感应动作，另一方面也能减轻零件自身重量，降低发动机整机的簧载质量。

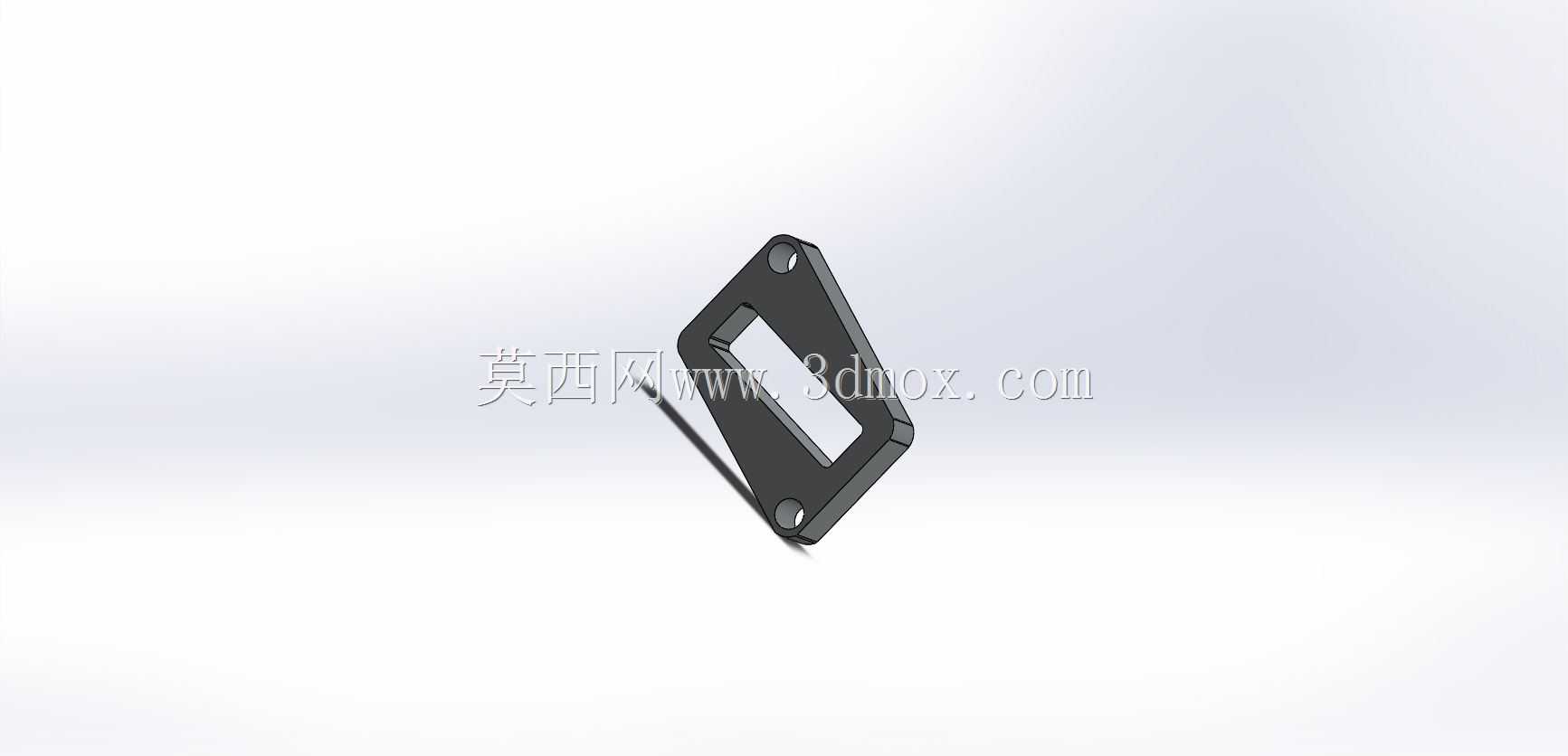

　　外形轮廓采用菱形切边的薄板类结构，这种设计并非随意造型：进气歧管外壁的可用安装空间非常局促，周边布置有燃油导轨、线束卡扣、真空管路等相邻部件，菱形的斜向切边可以完美避开周边零件的运动与装配边界，不需要额外修改歧管本体的造型就能完成布置。壳体的贴合面加工有平整的密封基准面，装配时配合密封垫片，可以完全封堵安装孔周边的间隙，杜绝未经计量的外界空气漏入进气系统——对于采用速度密度法计算喷油量的TFSI发动机而言，任何额外的漏气都会导致空燃比偏移，引发怠速抖动、动力下降甚至排放超标，因此这个贴合面的平面度在设计时需要控制在合理公差范围内。

　　建模过程中需要重点把控几处结构细节：两个安装孔的位置度公差需要和歧管侧安装孔严格对应，孔口预留螺栓头的沉台容纳空间，避免螺栓锁紧后头部突出干涉传感器线束插头；壳体边缘做了小半径倒角处理，既消除冲压或注塑成型后的锐边，也避免装配过程中割伤维修人员的手部；整体壁厚根据成型工艺均匀设置，若采用金属冲压工艺则壁厚控制在薄板规格，若采用耐高温工程塑料注塑则壁厚保持一致，防止冷却收缩后出现翘曲变形，破坏密封面的平面度。

　　在整车维修场景中，该外壳作为传感器与歧管之间的过渡连接件，当出现密封垫片老化漏气、壳体受外力磕碰开裂的故障时，可以单独更换该外壳，无需连带更换成本更高的传感器本体或进气歧管总成，兼顾了装配可靠性与售后维修的经济性。设计阶段还需要校核螺栓锁紧后的壳体应力分布，确保在规定拧紧扭矩下，壳体不会出现局部压溃或变形，长期承受发动机振动后也不会出现螺栓松脱的问题。
