EVO十代涡轮落水管转接密封法兰

　　这款法兰件主要面向涡轮增压车型的冷却管路改造场景，对应EVO十代车型涡轮本体周边的落水管对接需求，在整车动力舱的狭小装配空间内承担管路转接、端面密封、安装定位的核心作用。

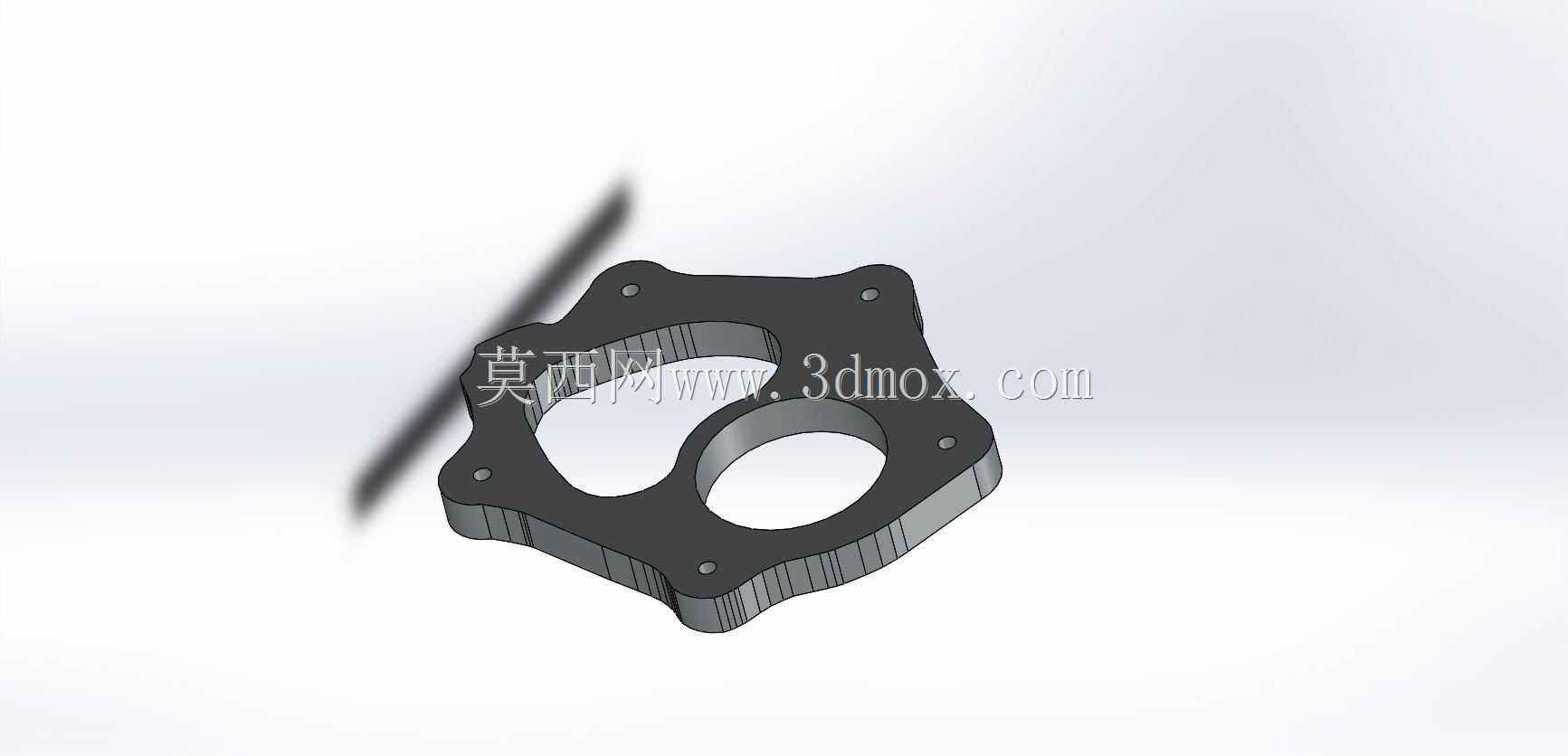

　　从实际装车工况来看，涡轮工作时周边温度波动幅度大，落水管路需要同时适配涡轮侧接口与外接冷却管路的错位尺寸，原厂配套法兰在改装加大涡轮、替换硅胶冷却管路时往往无法匹配孔位与通径，这款转接法兰就是为填补该适配缺口设计。法兰整体采用异形轮廓，没有采用常规圆形法兰的冗余外沿，轮廓随周边动力舱部件的避让边界做切边处理，在保证安装螺栓排布空间的前提下尽可能缩小整体外形尺寸，避免装车后和周边涡轮壳体、管线、车架加强筋发生运动干涉。

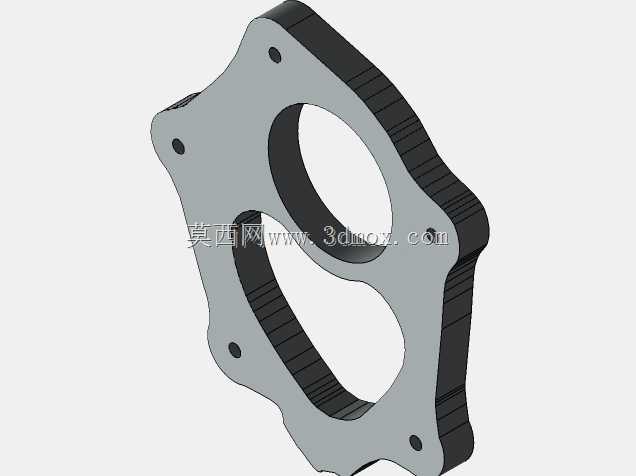

　　结构设计上，法兰板面预留了六个均匀分布的螺栓安装孔，孔位完全对应涡轮侧原厂安装螺柱的排布坐标，安装时无需对涡轮本体或者车体做额外打孔修改，直接对位穿入固定螺栓即可完成预定位。法兰板面开设两个大小不同的贯通圆孔，大孔对应涡轮落水主通路，通径和原厂水管内径完全对齐，避免通径缩窄带来的冷却液流量损失；小孔为旁通管路对接位，适配改装后额外增加的排气泄压或者冷却旁通管路的走线需求。法兰厚度方向预留了足够的密封压紧余量，板面平面度控制在密封件适配公差范围内，装配时搭配对应厚度的耐温密封垫，螺栓按对角顺序逐步拧紧后，可以完全杜绝高温高压冷却液从接合面渗漏的问题。

　　建模过程中优先还原了实际加工的工艺特征：法兰外沿的异形轮廓采用铣削加工可直接成型，所有安装孔做了沉孔避让处理，螺栓拧紧后端面不会突出法兰表面，管路套入后不会和螺栓头部发生摩擦磨损。法兰边缘的倒角处理既去除了加工锐边避免安装时割伤水管，也对应了铸造或者铣削件的实际工艺圆角，不存在三维建模中常见的零厚度锐角干涉问题。

　　安装边界方面，这款法兰的装配面完全贴合涡轮侧的安装端面，异形外轮廓的最外端距离涡轮壳体最近处预留了3mm以上的安全间隙，即便车辆运行中涡轮出现热膨胀位移，也不会出现部件硬接触摩擦。双孔的中心距严格按照实车管路走位设定，外接水管卡箍锁紧后，管路走向自然顺直，不会出现强行弯折导致的水管折扁、冷却液截流问题。这类法兰在改装场景中既可以作为单独的转接密封件使用，也可以配合定制化管路组合成完整的涡轮冷却回路，在动力升级后维持冷却系统的流量与密封可靠性，避免因为接口不匹配出现冷却液泄漏、涡轮散热不足引发的故障。
