大众2.0升16气门GTI排气歧管密封法兰

　　这款法兰面向大众集团2.0升16气门GTI动力单元的排气侧改造与维修场景，核心作用是衔接气缸盖排气端口与排气歧管或改装头段，承担密封高温燃气、定位安装、分散螺栓预紧力的功能。在整车动力总成中，排气法兰长期承受排气脉冲、高温热循环与振动载荷，一旦平面度不足或孔位错位，极易出现燃气泄漏、螺栓松动、相邻密封面烧蚀等问题，因此建模时对配合边界的还原要求较高。

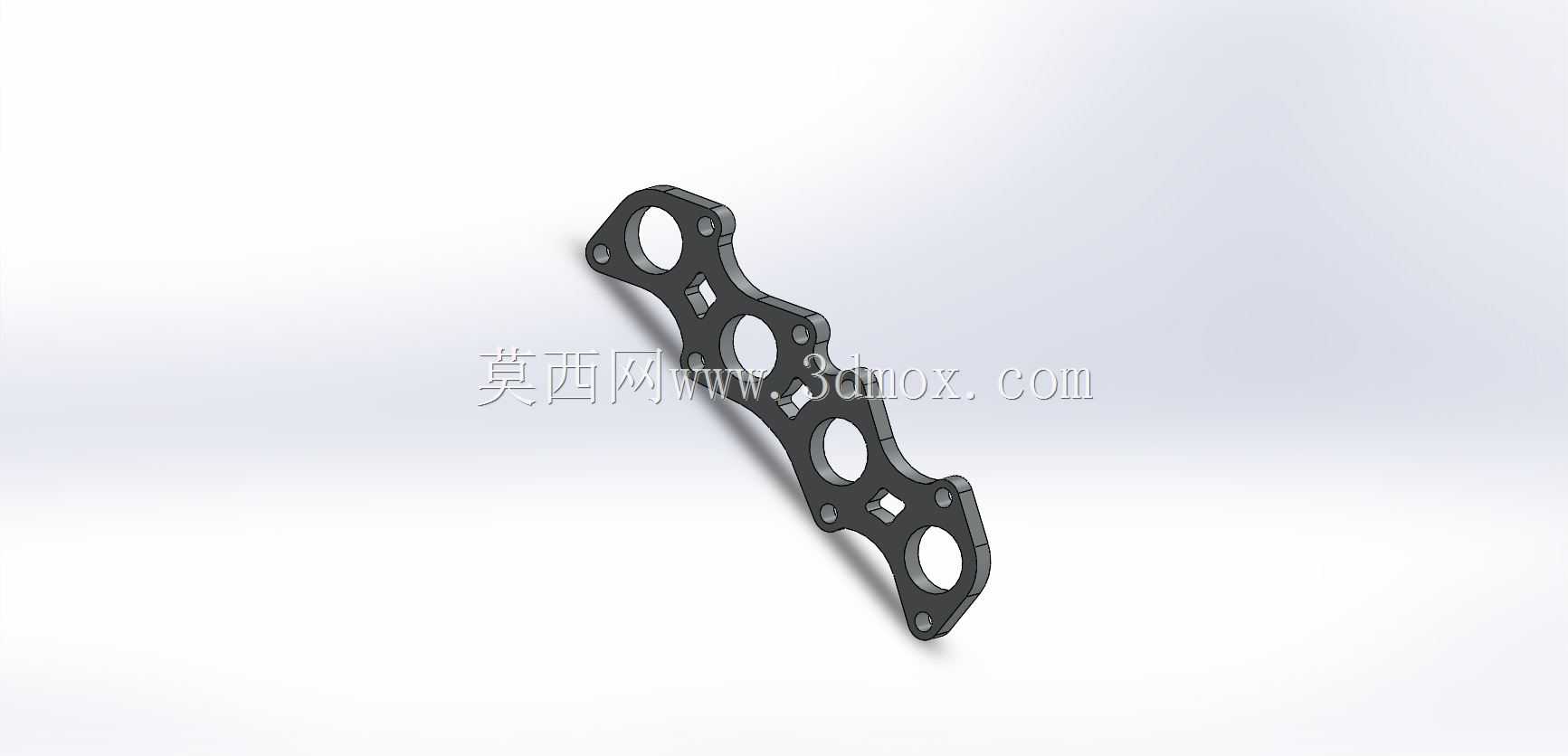

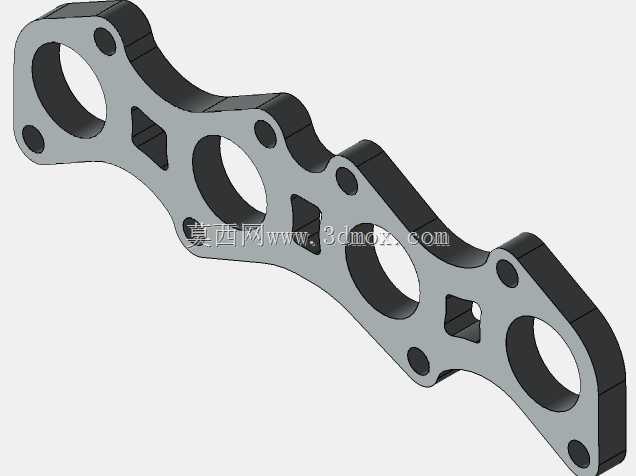

　　从结构形态看，零件为长条状薄板冲压或铣削成型件，整体沿四缸排气口排列方向延伸。板体上分布四个大直径通孔，分别对应四个气缸的排气通道，孔位间距严格匹配缸盖排气端口的中心距；通道之间及板体两端布置多个螺栓过孔，用于将法兰压紧在缸盖结合面上。板体轮廓并非简单矩形，而是随缸盖端面外形与歧管接口走向做了异形切边，局部增设菱形与小圆形减重及定位孔，既避让周边机体凸台、传感器与管路，又控制零件自重。

　　建模过程中，配合面平面度是首要控制项。法兰两侧分别贴合缸盖与歧管，若平面翘曲，高温下密封垫无法均匀补偿，会直接导致漏气。孔位采用基准约束方式建立，以四缸孔中心连线为纵向基准，两端安装孔确定横向位置，保证装配时所有孔位与缸盖、歧管对中。板厚方向需兼顾密封刚性与热容量：过薄易在热应力下变形，过厚则增加重量并影响热响应。边缘过渡处设置圆角，减少冲压或铣削加工时的应力集中，也避免密封垫被锐边切割。

　　实际安装边界方面，法兰一侧贴合缸盖排气端面，另一侧对接歧管法兰面，中间夹持耐高温密封垫；螺栓穿过过孔后按对角顺序分次拧紧，使压紧力均匀分布在密封带区域。设计时需核对螺栓孔与气道边缘的距离，保证密封面有足够宽度，防止燃气从气道与螺栓之间窜通。板体上的异形缺口要留出缸盖局部特征与外围管线的装配空间，避免干涉。

　　在改装与售后场景中，这类法兰常用于替换锈蚀变形的原厂连接件，或匹配等长头段、高流量歧管等升级部件。三维模型完整还原了气道孔、安装孔、轮廓切边与厚度特征，可用于干涉检查、密封垫选型、螺栓长度校核以及加工出图，帮助工程师在装配前确认接口匹配关系，减少试装阶段的返工。
