TFSI四缸发动机排气歧管铣削安装支座

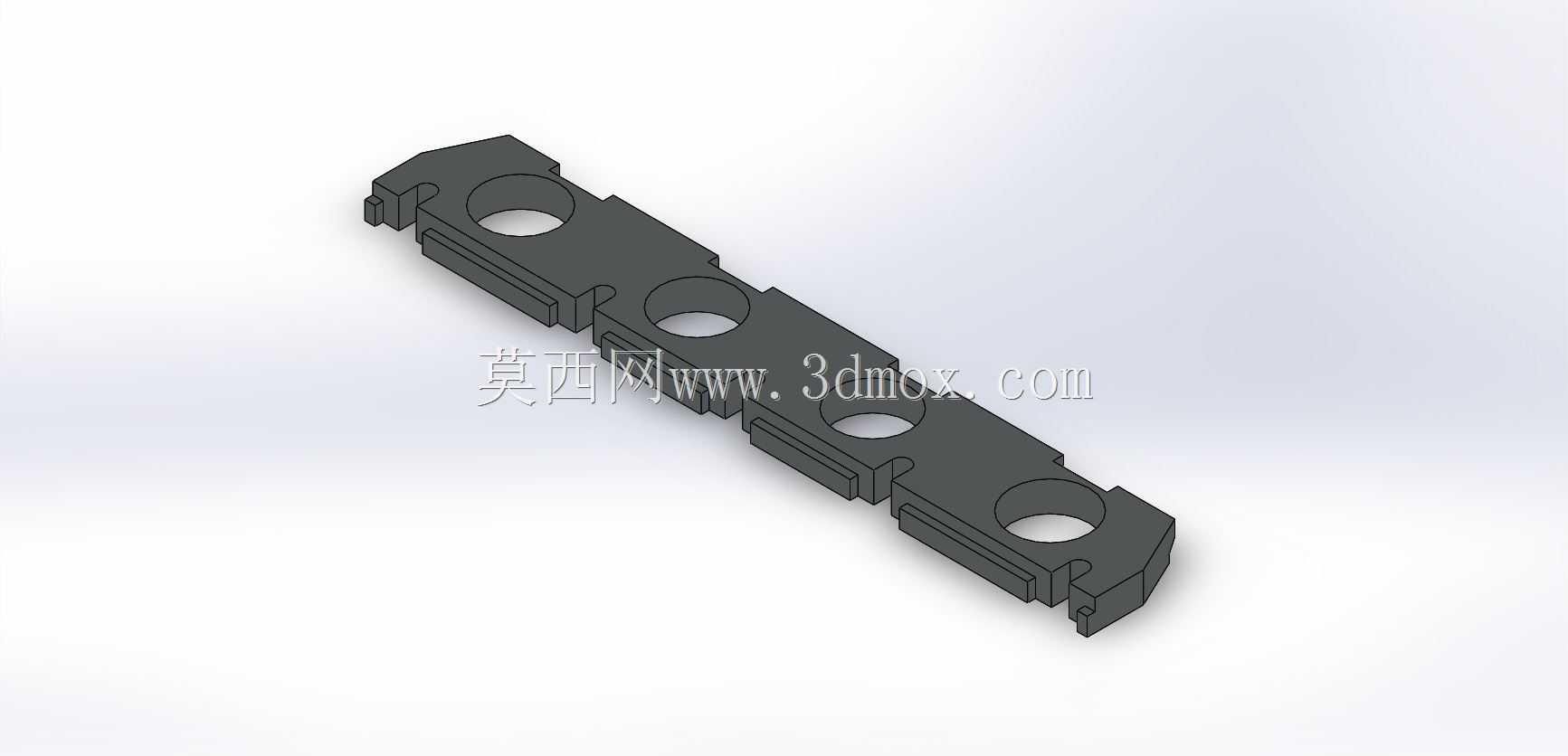

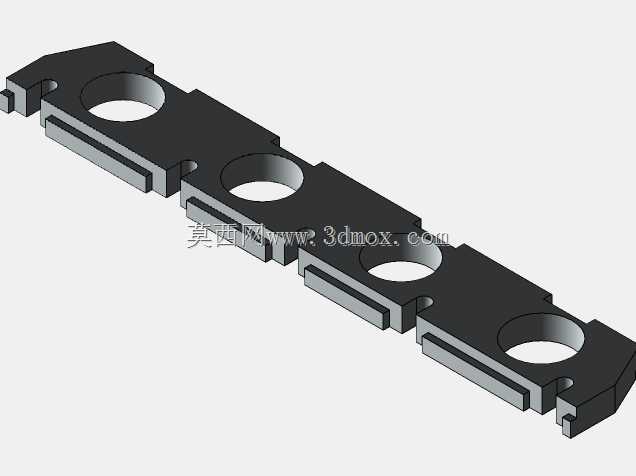

　　该零件为直列四缸涡轮增压燃油分层喷射发动机排气侧配套的铣削成型安装支座，在整机外围管路与排气歧管装配工位中承担定位、承载与接口衔接作用。整机量产装配线上，排气歧管落座缸盖排气侧之后，该长条状支座沿歧管轴向平行布置，四个同轴分布的大圆孔分别对齐四个气缸对应的排气支管法兰位，孔位既作为装配避让空间，也为歧管固定螺栓、隔热罩卡扣或者附属传感线束支架提供穿装与定位基准。

　　从结构设计逻辑来看，零件整体采用等厚长条基体布局，总长度覆盖四缸排气歧管的全段轴向跨度，宽度方向严格控制在缸盖排气侧与机舱隔热挡板之间的预留间隙内，避免和周边涡轮增压器进气侧、冷却液旁通管路以及发动机线束护板发生运动干涉。基体上四个大圆孔采用等缸间距排布，孔中心距完全匹配直列四缸发动机的缸心距参数，孔周保留均匀的实体承力边，既削减零件整体自重，也为铣削加工减少多余材料去除量。零件两端设计有阶梯状卡位凸台与侧向开槽结构，装配时可直接卡入歧管本体预设的定位卡槽，无需额外工装即可完成预定位，降低流水线工位的装配对位难度。

　　零件两侧延伸出的多道平行凸筋与凹槽结构，一方面提升长条薄板类零件的抗弯截面模量，抵御发动机运行过程中排气侧高温带来的热变形翘曲，另一方面凹槽可嵌入排气歧管配套的隔热密封垫片，阻隔高温辐射向周边机舱塑料件、橡胶管路传递。侧向开设的窄槽用于固定排气侧线束卡扣与氧传感器线束走向，避免线束直接贴靠高温歧管外壁出现老化破损。

　　加工工艺层面，该零件为整体铣削成型件，所有安装面、孔位与卡槽均可在三轴加工中心一次装夹完成大部分工序，基准统一后形位公差更容易保证：四个大孔的同轴度、两端安装面的平面度以及侧向卡槽的对称度都可以直接通过铣削路径管控，无需后续冲压焊接带来的热变形校正工序。实际选型匹配时，该支座的安装边界完全贴合对应排量TFSI发动机排气歧管的外侧轮廓，装配后不会向外突出超出发动机整机的设计外包络，在整车机舱布置阶段无需为该零件额外预留避让空间，售后维修场景下拆卸歧管周边附件时，松开两端固定点位即可将支座整体取下，操作空间充足，无需拆解周边大型附属部件。
