2.0TFSI四缸发动机排气歧管连接法兰

　　这款长条形四孔法兰是直列四缸涡轮增压发动机排气侧的核心对接零件，装配位置卡在缸盖排气道口与排气歧管/涡轮进气法兰之间，是整套进排气密封链路里直接承受高温脉冲气流的刚性承压件。

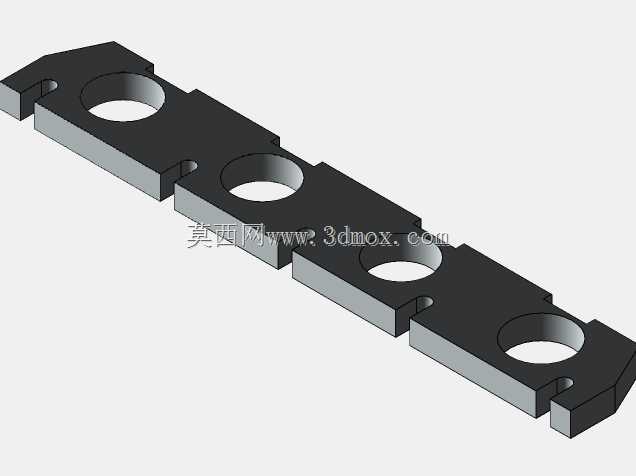

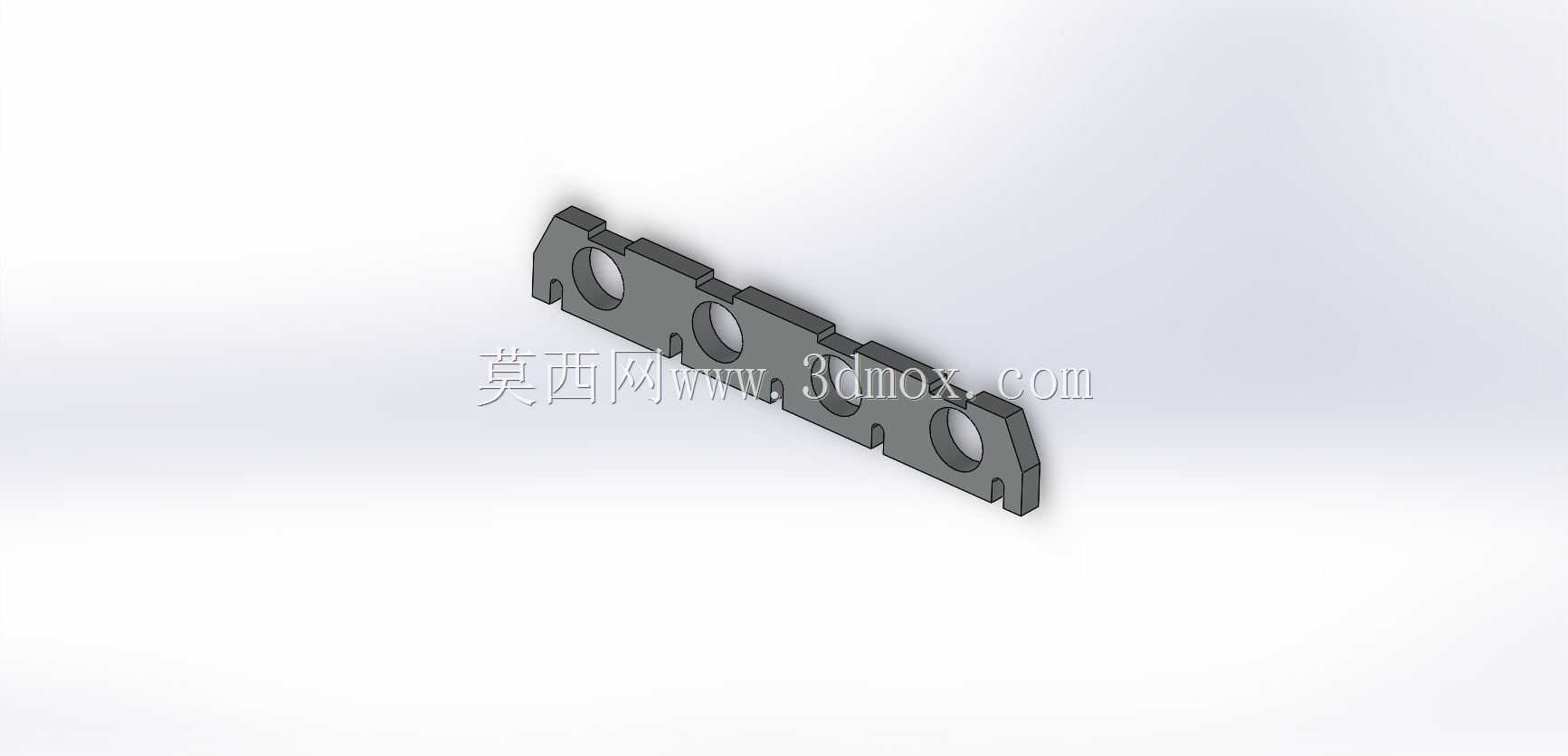

　　从整机布置边界来看，2.0TFSI机型缸盖排气侧四个排气道口沿曲轴轴向等距排布，法兰整体长度完全覆盖四个缸的排气口跨距，板体厚度方向预留了足够的刚性余量，避免发动机在全负荷排气温度冲击、螺栓预紧力长期作用下出现板面翘曲，导致密封面压合不均出现废气泄漏。板体上四个大直径通孔分别对齐四个气缸的排气道口，孔径和缸盖排气道出口轮廓做匹配，气流过渡位置没有突兀的台阶，降低排气脉冲流出时的局部阻力，减少涡轮输入端的气流紊流损失。

　　法兰两侧及孔位之间分布的多个小直径通孔是缸盖安装螺栓过孔，孔位坐标完全沿用主机厂原厂缸盖排气侧的螺纹孔位置，装配时螺栓从法兰侧穿入拧入缸盖螺纹孔，预紧后法兰两个端面分别紧密压合缸盖端面与歧管密封垫片。设计阶段特意在相邻两个气缸孔之间的板体区域做了局部加厚凸台，这个位置是热应力最集中的区域：四缸发动机点火顺序为1-3-4-2，相邻缸的排气脉冲交替冲击间隔极短，两孔之间的隔板区域长期承受交替冷热冲击，加厚结构可以避免板体在热循环中出现微变形，防止相邻缸之间的密封压力不足出现串气。

　　零件整体采用铣削加工成型，两个密封大端面要求平面度控制在极小公差范围内，表面粗糙度满足金属密封垫片的压合要求，不需要额外附加密封胶即可实现高温下的可靠密封。法兰两端的定位缺口和侧边轮廓做了避让切边，装配时不会和缸盖周边的冷却液管路、线束支架、涡轮隔热罩发生运动干涉，在发动机整机吊装、售后维修拆解歧管时，法兰可以直接沿螺栓轴向取出，不需要额外拆卸周边附属部件。

　　建模过程中完整还原了所有孔位的倒角、板体边缘的去毛刺圆角、密封面的加工余量标识，结构完全按照实际机加工工序的成型逻辑搭建，既可以作为改装排气歧管设计时的对接基准参照，也可以直接用于机加工工艺编排、工装夹具设计的参考依据，零件所有安装边界和原厂发动机接口完全匹配，不需要二次修配即可完成对位装配。
