紧凑型方形标准气动直线执行缸体

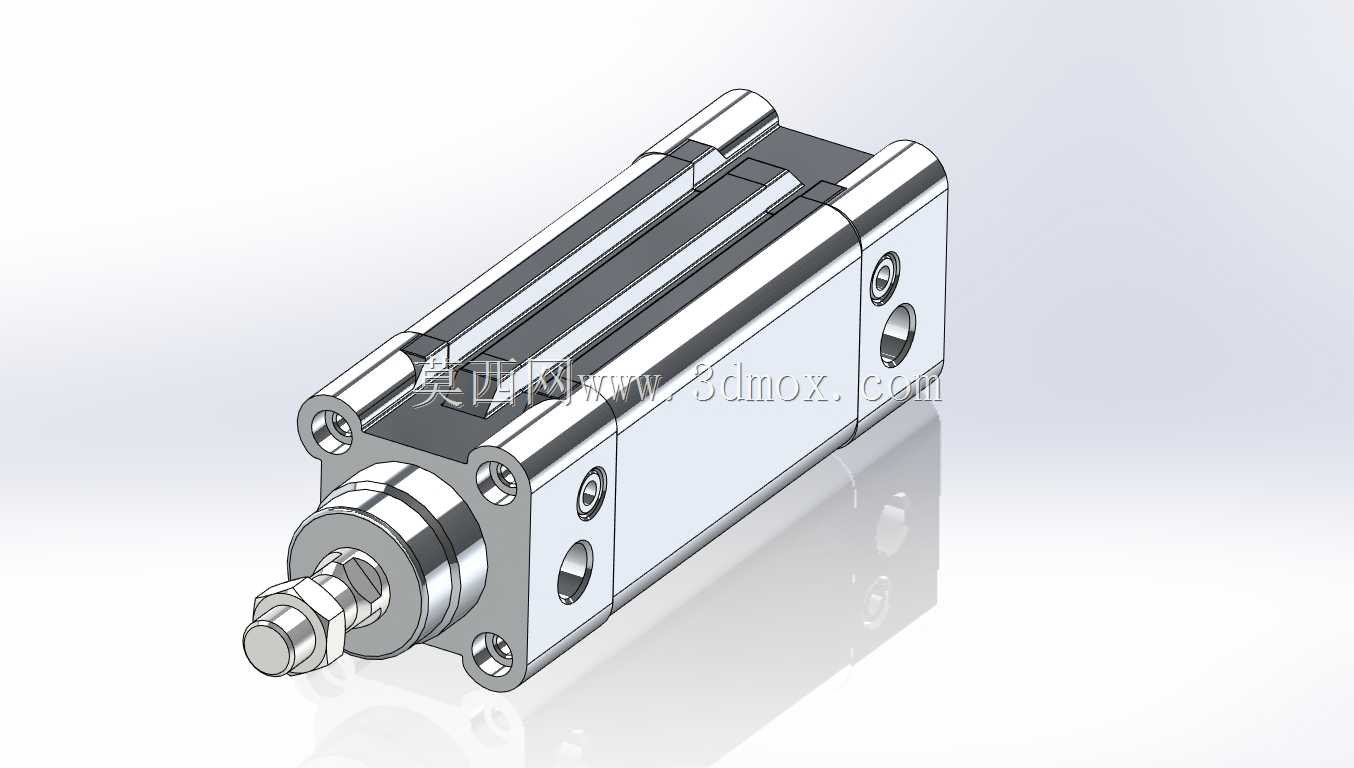

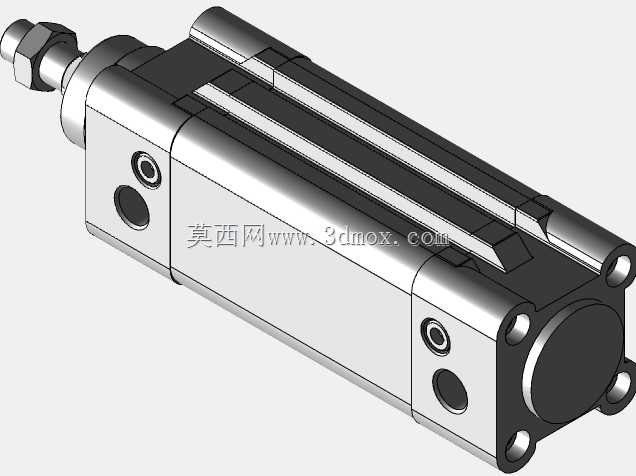

　　这款紧凑型方形气动直线执行缸体，是自动化产线、工装夹具、轻工包装设备里最常用的直线动力输出元件，缸径规格40mm、有效行程50mm，整体采用方形端盖搭配矩形缸筒的紧凑布局，相比传统圆形拉杆气缸，四个端面都预留了标准化安装孔位，不需要额外加装安装附件，就可以直接从缸体正面、侧面、底面完成锁附固定，在狭小的设备安装空间里适配性极强。

　　从实际工况使用角度来看，这类标准气缸的核心作用是把压缩空气的压力能转化为活塞杆的直线往复机械能，在3C产品组装工位里，它常被用来带动压头完成小件压合、塑胶壳卡扣预装；在包装流水线的挡料工位，它可以伸出活塞杆拦截输送线上的待加工工件，到位后缩回放行；在工装夹具领域，它直接作为夹紧动力源，带动压臂快速压紧待铣削、待检测的工件，相比液压驱动不需要配置复杂的油站油路，动作响应速度快，单循环动作耗时通常在零点几秒级别，车间只要接入常规0.4~0.7MPa的压缩空气气源就能稳定工作，日常维护只需要定期检查杆端密封件是否有漏气、活塞杆表面是否有磕碰划伤即可，运维成本远低于同推力等级的电动伺服推杆。

　　结构设计层面，这款缸体走的是行业通用SE/DNC系列标准接口路线，前后端盖和铝合金缸筒之间采用内置拉杆拉紧，没有外露的长拉杆，缸筒外壁做了平整的阳极氧化处理，光滑无凸起，既可以直接嵌入设备的铝型材安装槽里，也可以在缸筒侧面加装磁性开关，通过感应活塞内置的磁环位置，直接给PLC反馈活塞杆伸出、缩回的到位信号，不需要额外在设备外侧加装行程限位撞块。活塞杆采用镀铬硬质处理，表面粗糙度控制在Ra0.8以下，伸出端搭配标准外螺纹接口，可以直接锁附浮动接头、压头、连接叉这类常用气动附件，杆端的导向套采用耐磨铜合金材质，长期往复运行也不容易出现偏磨、窜动问题，两端的端盖上分别预留了进出气螺纹孔，气口位置可以根据设备布管方向选择侧面或者端面接入，避免气管和周边机构产生运动干涉。

　　安装边界上，这款缸体的方形本体轮廓规整，缸体长度方向在活塞杆完全缩回的状态下整体尺寸紧凑，50mm的行程刚好覆盖绝大多数短行程压紧、挡料、推料的工况需求，40mm缸径在0.6MPa工作压力下理论输出推力可以达到700N以上，足够应对绝大多数轻工装配、物料移送的负载要求。建模过程中完整还原了端盖安装孔的位置公差、活塞杆螺纹规格、气口螺纹尺寸、密封槽的卡位结构，所有配合面的装配间隙都按照实际气动元件的装配公差做了还原，既可以直接导入设备布局里做干涉检查，也可以作为气动系统选型时的空间占位参考，工程师在做整机三维布局的时候，不需要额外测绘气缸实物，直接调用这个模型就能提前核对安装孔位、气管走线空间、活塞杆伸出后的运动极限位置，避免后期加工装配时出现机构和缸体碰撞、行程不足、安装孔位错位这类常见问题。

　　不同于非标定制的专用气缸，这款标准缸的所有外接接口都遵循通用气动元件的互换标准，设备后期维护更换备件的时候，不需要修改周边连接结构，直接替换同规格标准件就能完成维保，在多工位自动化设备的通用件标准化选型里，这类紧凑方形气缸是夹具模块、移送模块里的首选动力元件，兼顾了安装灵活性、输出推力和设备空间利用率的平衡。
