模数2毫米ANSI公制直齿圆柱齿轮

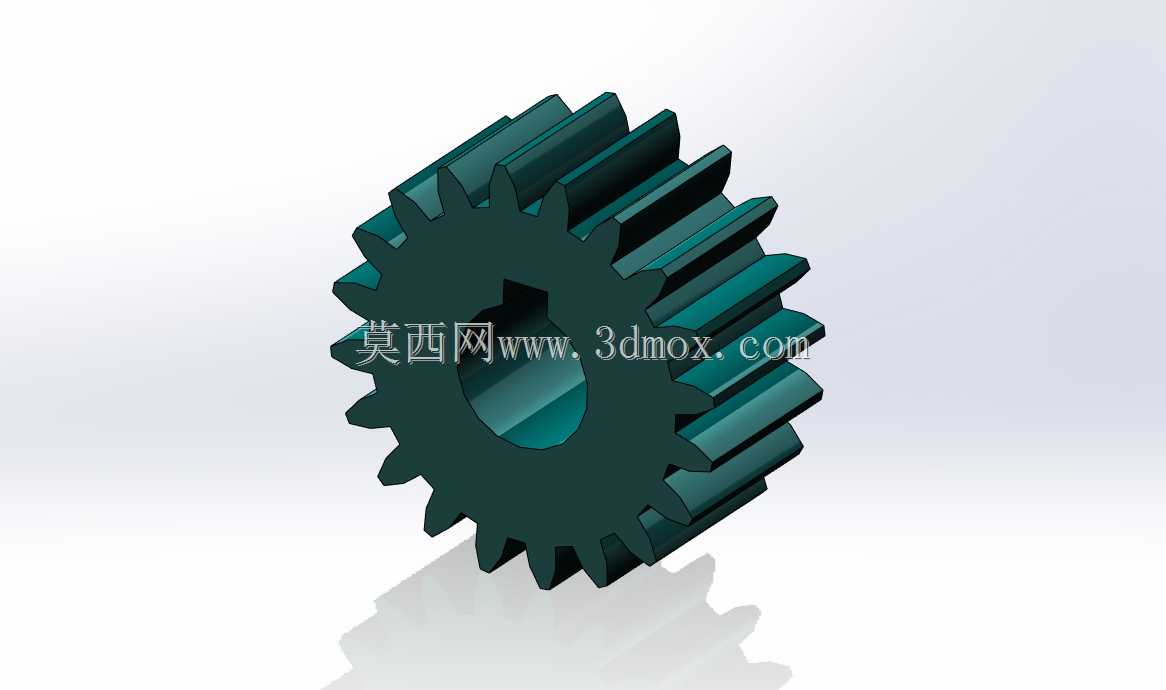

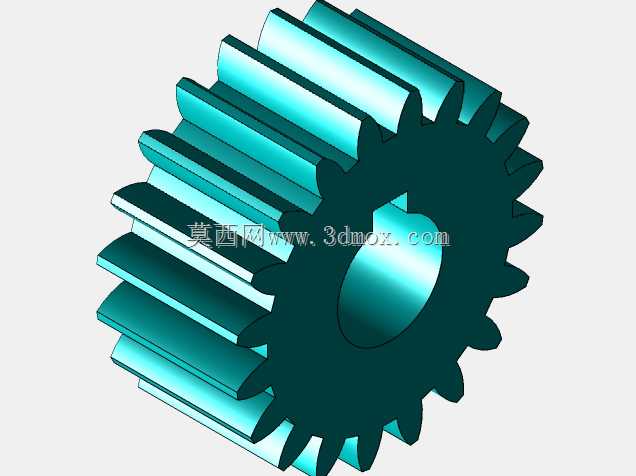

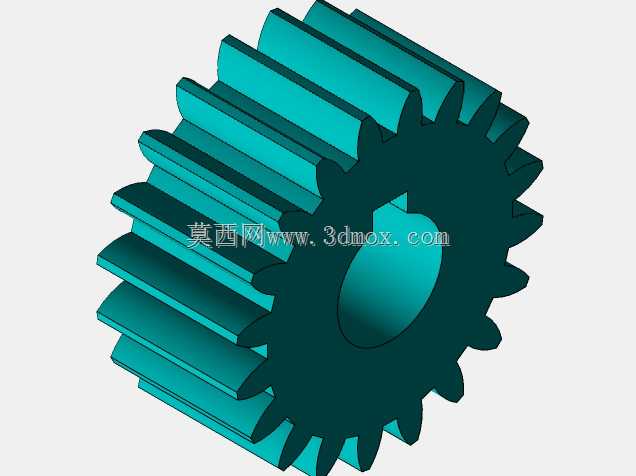

　　该零件为模数2毫米的公制直齿圆柱齿轮，齿形沿轴向保持等截面延伸，属于平行轴传动中最基础、应用最广的啮合元件。齿轮中心采用带键槽的通孔结构，孔壁一侧开出平键槽，用于与传动轴形成周向固定，使转矩能够通过键连接在轴与齿轮之间可靠传递；这种结构避免了单纯过盈配合对装配精度的苛刻要求，也便于在检修时拆卸更换。齿轮端面齿顶圆、齿根圆与轮毂孔同轴布置，齿宽方向留有足够的啮合接触长度，可在中小载荷传动箱、轻工机械进给机构、包装设备输送辊驱动以及小型工装夹具的动力传递环节中使用。

　　从设计思路看，直齿轮的优势在于啮合关系直观、加工与检测成本较低，适合两轴平行、转速中等且对轴向力敏感的场合。齿廓按渐开线规律构建，齿顶进行适当修形后可减少进入啮合时的冲击；齿根区域保留圆滑过渡，避免应力集中在高频交变载荷下诱发裂纹。模数2毫米意味着轮齿尺寸与承载能力处于小型传动件常用区间，单齿厚度、齿高和齿顶宽比例协调，既能保证啮合重合度，使传动过程中至少有一对以上轮齿同时接触，又不会因齿形过小而削弱齿根弯曲强度。

　　外形与安装边界方面，齿轮整体为盘状圆柱结构，外径由齿数、模数和齿顶高系数共同决定，轴向宽度明显小于外径，适合在紧凑箱体内部布置。中心孔直径与相配轴径一致，键槽宽度、深度和位置需按轴伸尺寸核对，装配后齿轮端面应与轴线垂直，以保证全齿宽均匀接触。若用于多级传动，相邻齿轮之间应预留侧向间隙，避免齿顶与配对齿轮齿根或箱体壁面发生干涉；轴向定位可通过轴肩、挡圈或套筒实现，限制齿轮在运转中的窜动。

　　实际选型时，需要结合传动比确定齿数，结合输入转速、转矩和工作持续率校核齿面接触强度与齿根弯曲强度。直齿轮在啮合时载荷沿齿宽方向分布，安装平行度误差会直接造成偏载，因此轴系中心距、孔轴配合和轴承支承刚度都应控制在合理范围内。润滑方式可根据转速选用油脂润滑或油浴润滑，低速轻载工况下定期补脂即可，较高转速场合则应保证箱体内润滑油能到达啮合区，以降低齿面磨损和温升。

　　三维建模时，轮齿部分通过渐开线齿廓阵列生成，齿槽与齿顶之间的过渡应保持连续，中心孔、键槽和端面特征需与加工图纸一致。模型可用于干涉检查、传动比验证、装配关系确认以及工程图出图；在设备开发阶段，也可将其放入传动总成中，核对齿轮与轴、轴承、箱体、挡圈之间的空间边界，提前发现中心距偏差、齿宽不足或键槽方向错误等问题。整体结构简洁，没有复杂曲面和附加机构，体现了标准圆柱齿轮在通用机械传动中注重互换性、可加工性和维护便利性的设计取向。
