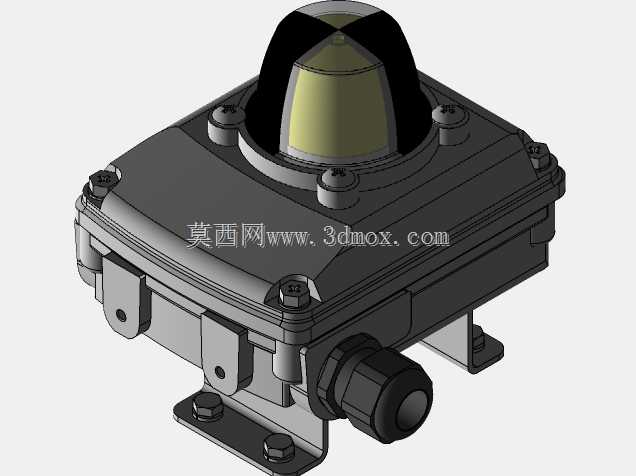

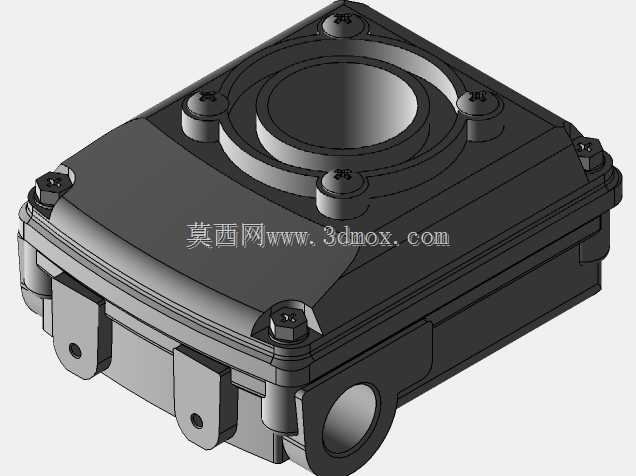

Namur型阀位反馈限位开关盒结构

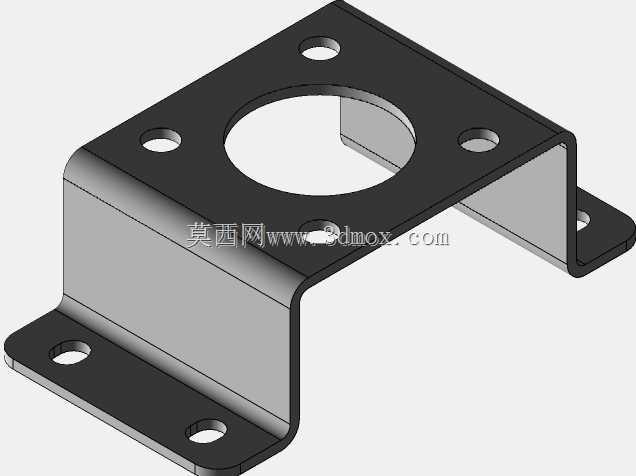

　　在化工、油气、水处理等流程工业的气动阀门控制回路里，这类限位开关盒是不可或缺的阀位反馈核心部件，直接安装在角行程气动执行器的顶部输出轴端，用来实时反馈阀门的全开、全关位置状态，给中控室的DCS系统或者现场PLC提供开关量信号，替代传统的机械式行程开关，防护等级更高，适配户外、腐蚀环境下的长期使用需求。做这个模型的时候，首先要考虑的是现场安装的适配性，底部的安装支架预留了适配主流角行程执行器的安装孔位，孔距符合VDI/VDE3845标准，不用额外做转接板就能直接装在市面上绝大多数气动球阀、蝶阀的执行器上，安装的时候只需要把开关盒的输入轴和执行器输出轴同轴对接，拧紧支架固定螺丝就行，不会出现轴偏心导致的卡滞、反馈不准的问题。

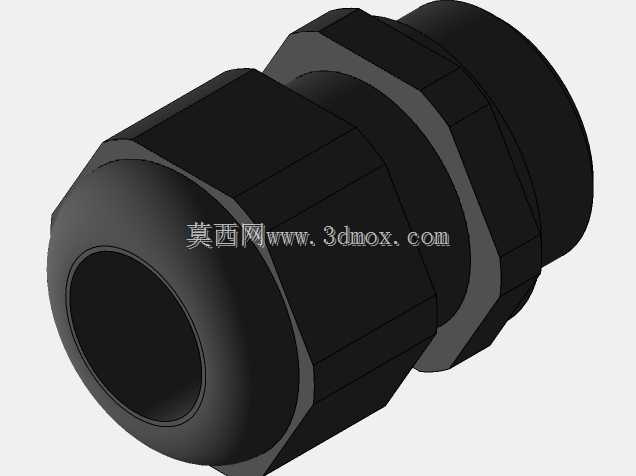

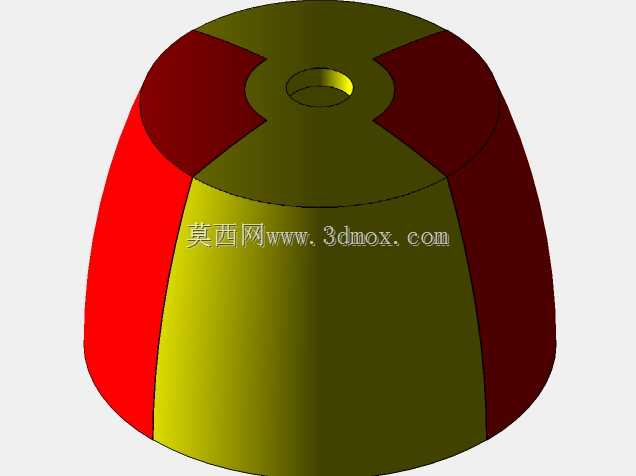

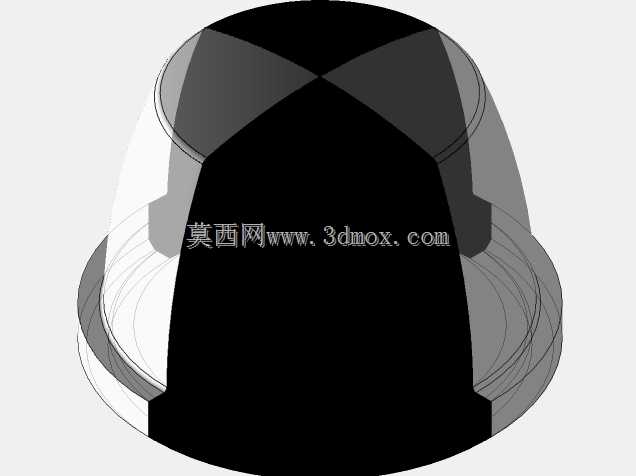

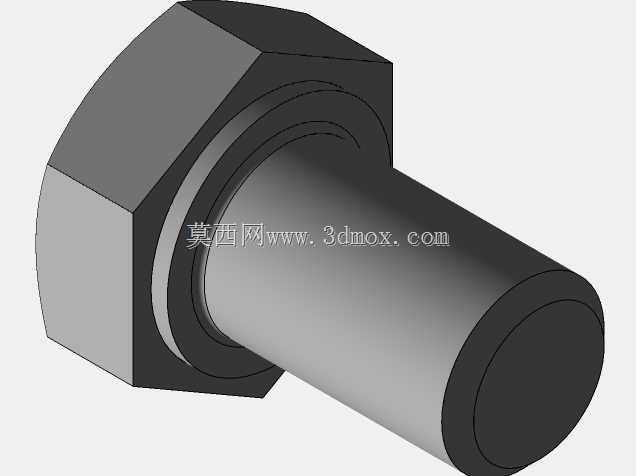

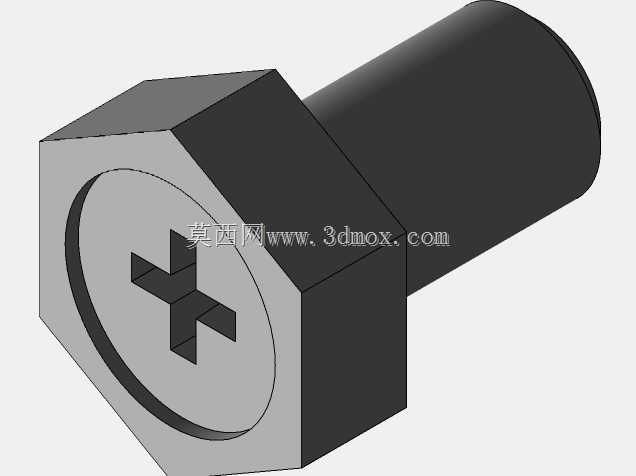

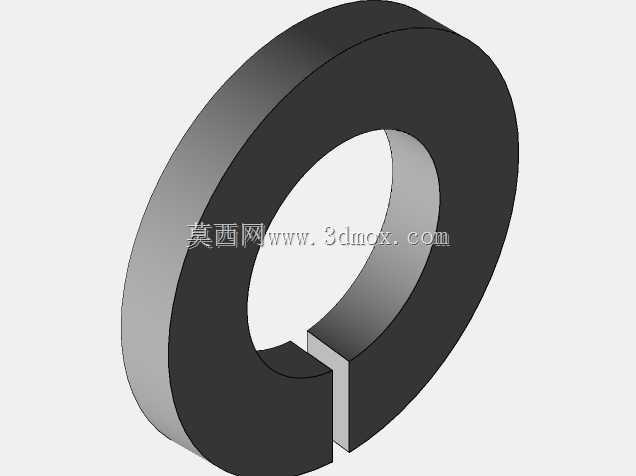

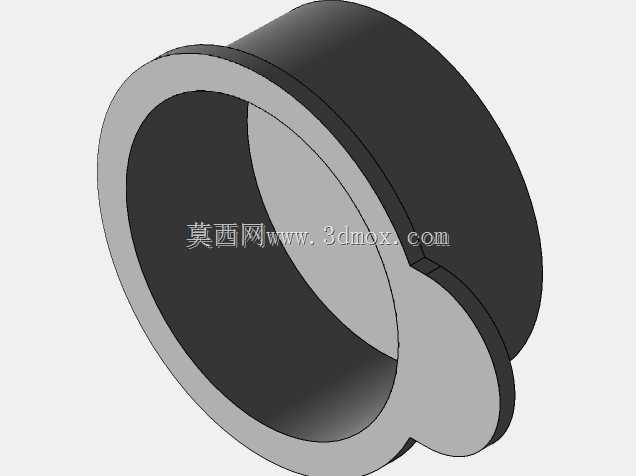

　　整体外壳采用压铸铝合金材质做主体，表面做了喷塑处理，抗腐蚀、抗冲击，侧面的电缆进线口采用标准的M20电缆格兰头结构，能适配外径6-12mm的控制电缆，进线处的密封结构能保证壳体内部的防护等级达到IP67，就算现场有喷淋、粉尘大的工况，也不会出现进水进灰导致内部触点失效的问题。顶部的可视 dome 罩采用高强度透明PC材质，内部的状态指示盘有黄黑双色标识，阀门全开的时候显示黄色，全关的时候显示黑色，现场巡检人员站在地面就能清晰看到阀门的开关状态，不用爬到管架上去核对，减少现场巡检的工作量。内部的凸轮结构是整个开关盒的核心调节部件，两个独立的凸轮分别对应全开、全关的触发位置，调节的时候只需要松开凸轮的固定螺丝，转动凸轮到对应的触发角度，拧紧螺丝就能完成位置校准，不用拆整个上盖，调试效率很高，内部预留的安装空间可以同时装2个机械式微动开关，也可以根据需求替换成Namur本安型接近开关，适配防爆区域的使用要求，接线端子采用插拔式结构，接线的时候不用把线弯来弯去，端子的额定电流能满足常规24V DC控制回路的载流要求，不会出现端子过热的问题。

　　壳体的合盖结构采用快拆式搭扣，侧面四个搭扣扣合之后能把上盖和底座之间的硅胶密封圈均匀压紧，不会出现局部密封不严的情况，搭扣本身是不锈钢材质，长期在户外使用也不会生锈卡死，后期维护的时候掰开搭扣就能打开上盖，不用拧一圈螺丝，维护很方便。底部的安装脚是和底座一体压铸成型的，不是后期螺丝固定的分体结构，强度更高，就算现场安装的时候拧螺丝用力过大，也不会出现安装脚断裂的问题，安装脚的高度预留了足够的空间，执行器顶部的轴凸台不会顶到开关盒的底座，避免出现轴转不动的卡滞问题。

　　设计的时候特意把轴的连接部分做了双D型截面，和执行器输出轴的配合间隙控制在0.1mm以内，既不会因为间隙太大导致反馈角度有偏差，也不会因为间隙太小装不上去，轴的密封采用双层O型圈结构，就算长期转动也不会出现密封磨损漏水的问题。从实际选型的角度来说，这个结构的开关盒适配90度角行程的阀门，也可以通过调整凸轮角度适配180度、270度转角的特殊执行器，整体外形尺寸控制在110mm见方，高度含顶部指示罩大概130mm，不会因为体积太大和旁边的管道、其他附件产生安装干涉，就算是在紧凑的阀岛安装架上，也能并排装多个开关盒，不会互相碰擦。很多现场出现的开关盒反馈不准的问题，大多是因为安装的时候轴不同心，或者凸轮调节的时候没有留够超程，这个结构里的凸轮有足够的调节余量，就算执行器的转角有±5度的误差，也能保证开关触点可靠触发，不会出现阀门到位了但是信号没反馈，或者信号提前触发的问题。另外壳体的边角都做了圆角处理，没有尖锐的棱角，现场安装的时候不会划伤施工人员的手，表面的喷塑层是哑光的，在户外阳光照射下不会产生反光，巡检的时候看顶部的状态指示不会晃眼。
