SKF SNH系列剖分式立式轴承座结构

　　剖分式立式轴承座在带式输送机、斗式提升机、长轴搅拌装置、通风设备和低速重载传动轴系中使用频繁。这类部件的核心价值不在外观复杂，而在于把滚动轴承、润滑腔、密封位置、轴系对中和检修空间整合到一个可拆分的支承结构里。SNH系列轴承座采用上下座体分合的形式，上盖可在不拆除轴上联轴器、链轮或滚筒的情况下打开，检修人员能够直接检查轴承外圈、保持架和润滑状态，这对连续生产线上的维护非常关键。

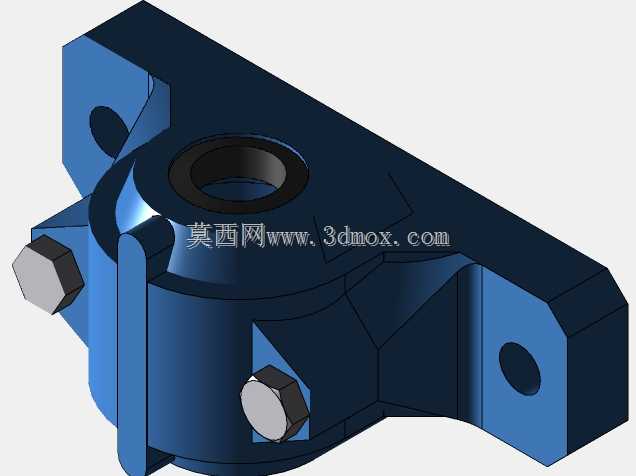

　　从结构上看，底座两侧伸出安装耳，耳板上设置螺栓通孔，用于将整个轴承座固定到设备机架、焊接底座或混凝土基础钢板上。底座承载面需要与机架支承面贴合，安装时不能只看螺栓是否拧紧，还要检查轴中心线与相邻传动件的同轴度。若底座下方存在局部悬空，紧固后会使座体产生附加变形，轴承外圈受力区偏移，长期运行时容易出现温升偏高、保持架磨损或密封件早期泄漏。模型中耳板孔位、底座宽度和支承脚跨度表达清楚，可直接用于校核机架垫板尺寸和螺栓避让范围。

　　座体中央为容纳轴承的圆筒形轴承室，上部开设装配与维护空间，顶部通常布置润滑脂注油或油位相关结构。剖分面沿轴承座横向分开，上盖与底座通过侧向紧固件连接。模型中可见六角紧固件位于座体两侧，装配时应按对角顺序逐步压紧，避免单侧受力造成剖分面贴合不均。剖分面本身承担定位和密封作用，加工平面必须保持清洁，旧垫片、毛刺或碰撞痕都会影响上盖与底座的闭合精度。对于脂润滑工况，剖分面密封不良会导致润滑脂外泄；对于油润滑工况，则可能造成油位下降和污染侵入。

　　轴承座内部并不直接等同于轴承型号，选型时需要结合轴径、轴承系列、载荷方向、转速、润滑方式和密封方案共同确定。SNH系列座体通常适配相应规格的调心滚子轴承或调心球轴承，利用调心轴承补偿轴的挠曲和安装误差。需要注意的是，调心能力不能替代基础找正。若两轴承座高低差过大，或传动轴与减速机输出轴长期偏斜，轴承仍会承受额外轴向力和边缘载荷。三维布置时应把轴的热伸长量、轴承固定端与浮动端配置一并考虑，不能只把轴承座作为静态零件摆放。

　　外形建模方面，该结构把铸造圆角、加强筋、侧壁过渡和安装耳板都做了较完整的表达。轴承座外壁并非单纯等厚壳体，而是在轴承室周围、底座转折处和螺栓受力区域形成加厚与筋板过渡，这些形状对应铸件的刚度和凝固工艺需求。侧壁大圆角可以降低铸造应力集中，也能减少运行中因振动产生的裂纹风险。若在设备设计中自行焊接替代件，不能简单按外观钢板拼焊，应复核轴承室圆度、剖分面刚度以及底座焊接后的加工余量。

　　安装边界上，模型的轴向宽度、底座长度、耳板开孔位置和上部开盖空间都需要在总装阶段预留。尤其是上盖拆卸方向，不能被管道、护罩、钢梁或电缆桥架遮挡；侧面紧固件也需要留出扳手操作空间。很多现场故障并非轴承座承载能力不足，而是布置时维护空间过小，导致检修时强行撬动上盖、密封件复位不良或螺栓未达到规定压紧力。三维设计时可围绕座体生成检修包络体，检查上盖吊起、螺栓取出和润滑操作是否顺畅。

　　功能特性上，这种轴承座把径向载荷通过轴承外圈传递到圆筒轴承室，再经加强侧壁扩散到底座和基础螺栓。轴向载荷则受轴承定位方式、端盖和挡圈结构约束。对于长轴系统，常见做法是一端固定、一端游动，固定端限制轴的双向轴向位移，游动端允许热胀冷缩。若两端都被刚性锁紧，轴温升高后会产生较大轴向附加载荷，轴承发热和座体受力都会明显增加。

　　在输送设备中，SNH类轴承座常安装在滚筒轴两端，工况中存在粉尘、潮气和冲洗水，因此密封形式和润滑周期要与现场环境匹配。模型表达了座体外部主体和连接关系，实际工程还需补充密封件、端盖、润滑附件、定位环和轴承本体。选型校核时应关注轴承室直径、底座孔距、中心高、轴伸空间和螺栓规格，而不是仅按承载吨位粗略替换。

　　从三维建模角度看，该类零件适合用参数化方式建立系列规格：先确定轴承室和中心高，再驱动底座长度、耳板孔距、侧壁厚度、紧固件位置和上盖轮廓。系列化设计时要保持剖分面、轴承中心线和安装基准的逻辑关联，避免规格切换后孔位与筋板错位。装配模型中还应加入轴、轴承、密封件和基础板，检查运动件与固定件之间的间隙，以及开盖维护时相邻部件是否干涉。
