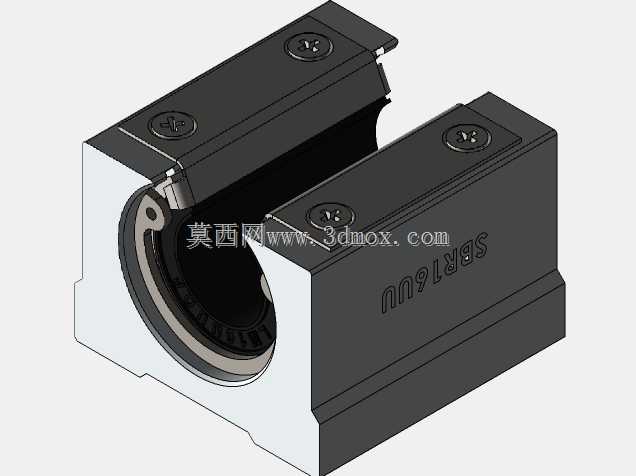

16mm开口型箱式直线滑动单元

这款开口型箱式直线滑动单元，是直线传动系统里应用极广的导向承载部件，适配16mm直径的圆柱直线导轨使用，在各类需要直线往复运动的设备结构中都能见到它的身影。从实际应用场景来看，它常出现在自动化流水线的工位滑移机构、小型数控设备的进给导向单元、包装设备的推料行程组件、木工机械的滑台移动结构里，甚至部分非标检测设备的探头调整滑座也会选用这类部件，核心作用是为运动负载提供低阻力的直线导向，同时承受一定的径向载荷，保证运动轨迹的直线度与运行平稳性。

从功能特性上看，开口式的结构设计让它可以搭配同规格的支撑导轨使用，相比封闭型直线轴承单元，它的安装调整更灵活，能在一定程度上补偿导轨安装时的平行度误差，降低现场装配的精度要求。单元内部集成了直线轴承衬体，配合润滑脂使用时，滑动摩擦阻力小，运行噪音低，长时间往复运行也能保持稳定的精度保持性。箱体部分采用铝合金材质加工，重量轻但刚性足够，表面做了发黑氧化处理，具备基础的防锈抗腐蚀能力，适配多数工业车间的使用环境。箱体上预留的四个内六角安装孔，是直接与移动负载台面对接的安装位，安装时不需要额外做转接结构，直接通过螺栓锁紧即可完成固定，装配效率很高。

设计思路上，这款滑动单元采用了分体压紧式的轴承固定结构，箱体上的锁紧螺钉可以调整内部轴承的预紧程度，使用者可以根据实际负载大小、运行速度需求，微调预紧力来平衡运行阻力与承载刚性，避免预紧过松导致的运动窜动，或是预紧过紧带来的阻力过大、磨损加快问题。开口侧的结构刚好可以避让圆柱导轨的支撑安装座，不会在长行程运行时出现运动干涉，适配的导轨单根长度可以根据设备行程需求灵活裁切，不需要对滑动单元做额外修改。

从安装边界尺寸来看，这款单元适配的导轨公称直径为16mm，箱体的整体安装孔位间距、外形长宽高尺寸都符合SBR系列滑块的通用互换标准，设备维护更换时不需要重新加工安装台面，直接替换同规格产品即可。需要注意的是，安装时要保证两个配对使用的滑动单元导向方向与导轨轴线平行，避免侧向偏载导致轴承内部滚道异常磨损，日常使用时定期在轴承注油位补充润滑脂，就能大幅延长部件的使用寿命，减少设备停机维护的频次。这类滑动单元的承载能力适中，适合中低负载、中高速的直线运动场景，相比直线导轨滑块组件成本更低，安装调试更简便，是很多中小型自动化设备做直线运动结构的首选导向部件。
